Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 2500–2700 МГц, 1 порт.
Антенна КАДАММ AC-2505 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 2500–2700 МГц, 1 портом. Рабочие полосы перекрывают LTE 2600, LTE TDD 2600 (диапазоны 3GPP B7, B38).
Коэффициент усиления 5 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 30°. Габариты Ø21 × 250 мм, масса 0,15 кг. КСВН не более 1,8.
| Параметр | Значение |
|---|---|
| Диапазон частот | 2500–2700 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø21 × 250 мм |
| Масса антенны | 0,15 кг |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-2505 работает в полосах 2500–2700 МГц: сети LTE 2600, LTE TDD 2600 (диапазоны 3GPP B7/n7, B38/n38). Круговая диаграмма с усилением 5 дБи — базовая станция или ретранслятор на мачте.

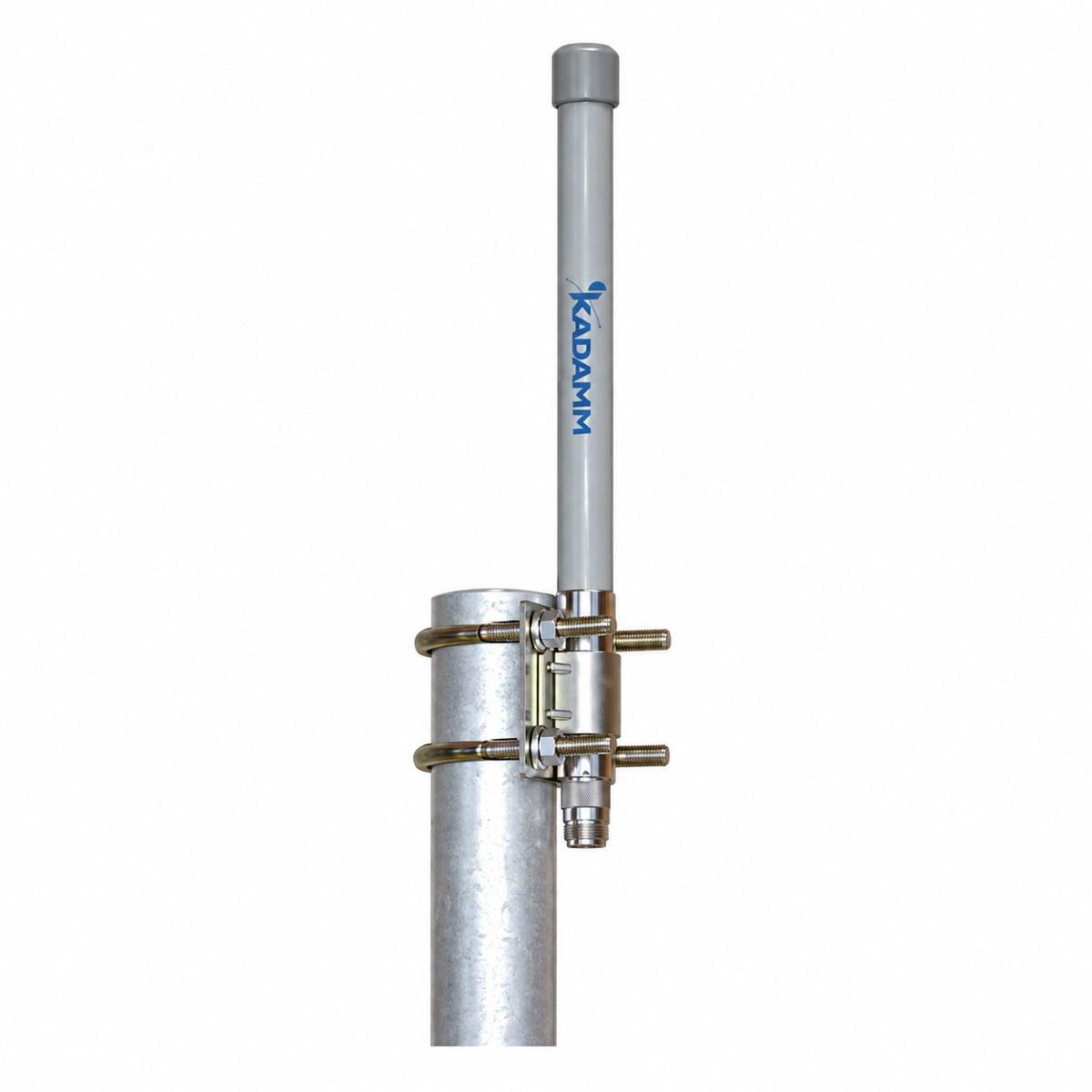

Антенна КАДАММ AC-2505, монтажный комплект.
| Параметр | AC-2505 | AC-2506 | AC-2508 | AC-2510 | AC-2512 | AC-2409 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц | 2400–2500 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 5 дБи | 6 дБи | 8 дБи | 10 дБи | 12 дБи | 9 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-2505 — 2500–2700 МГц — перекрывают диапазоны 3GPP B7/n7, B38/n38; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-2505 — вилка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-2505 размеры Ø21 × 250 мм, масса 0,15 кг.
У KADAMM AC-2505: усиление 5 дБи. У KADAMM AC-2506: усиление 6 дБи.
Артикул для заказа — KADAMM AC-2505, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-2505 могут уточняться без уведомления.
Поставляем KADAMM AC-2505 — всенаправленная коллинеарная антенна 2500–2700 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
