Сверхширокополосная всенаправленная антенна с вертикальной поляризацией: 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц, 1 порт.

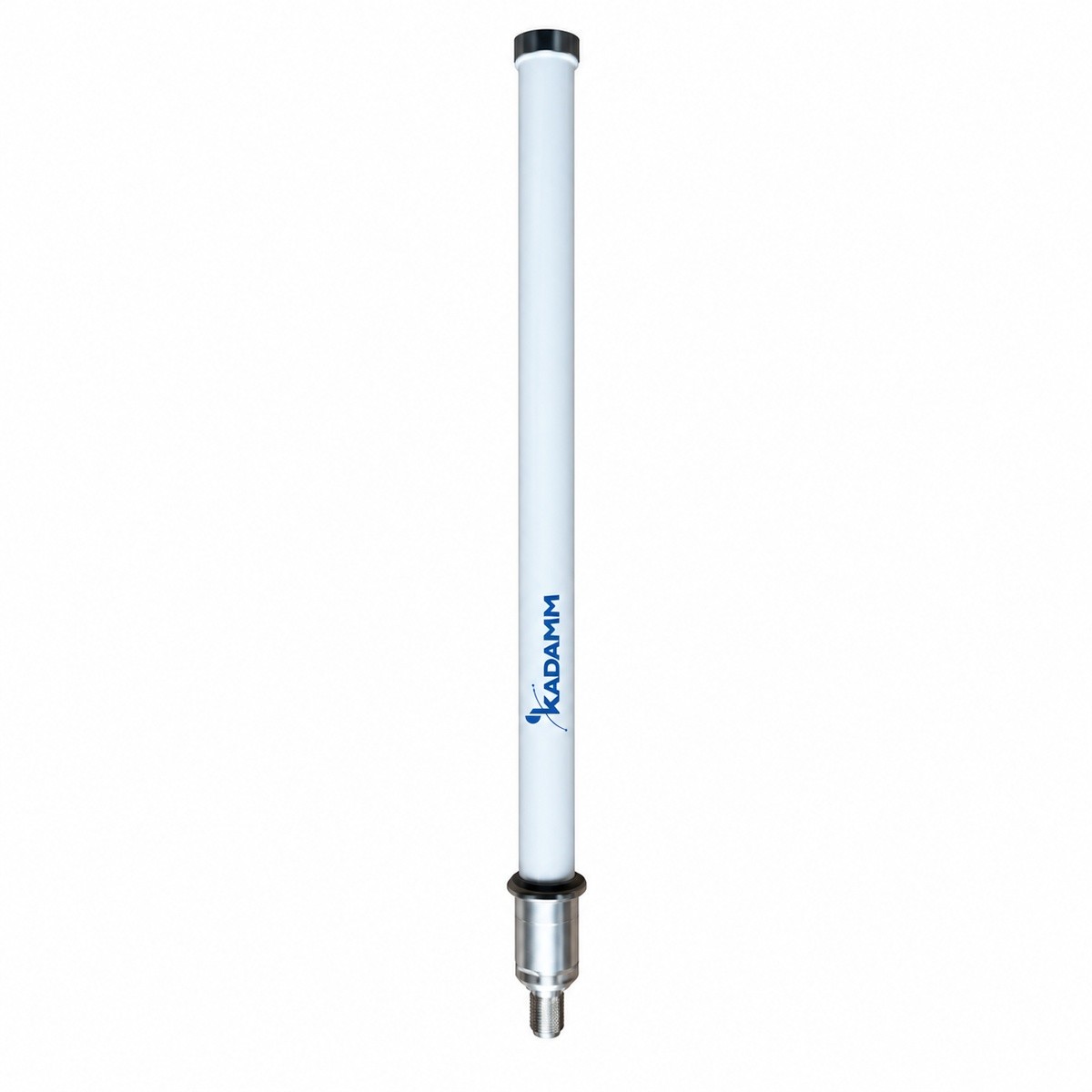

Антенна КАДАММ AOU-566/5900-2 — сверхширокополосная всенаправленная антенна с вертикальной поляризацией: рабочими полосами 566–678, 1420–1450, 2400–2500 и 5100–5900 МГц, 1 портом.
Коэффициент усиления 2 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 78°. Габариты Ø37,2 × (1200 ± 10) мм, масса 0,47–0,5 кг. КСВН не более 2,0 при 566–678/1420–1450, 3 при 2400–2500/5100–5900.

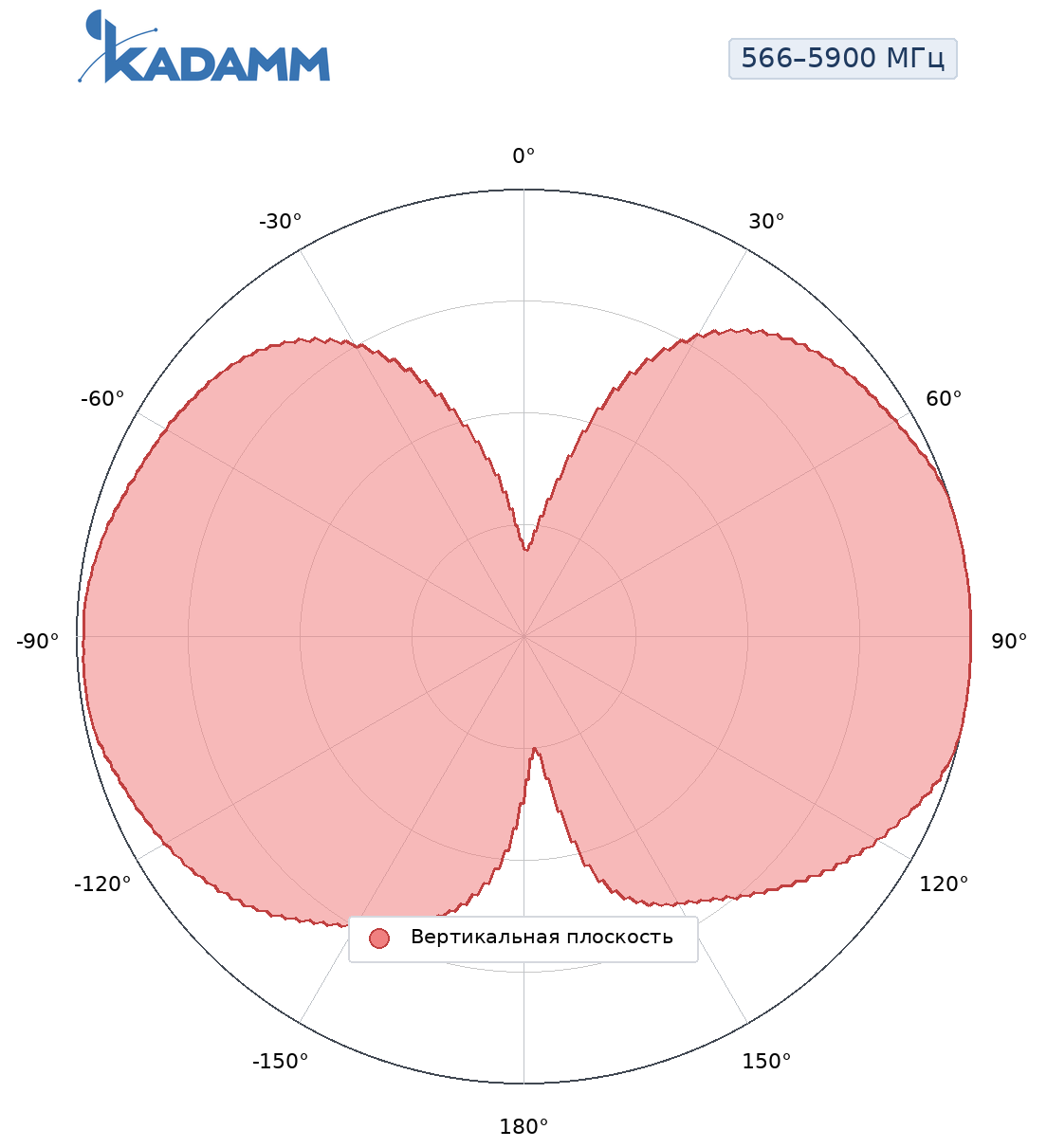

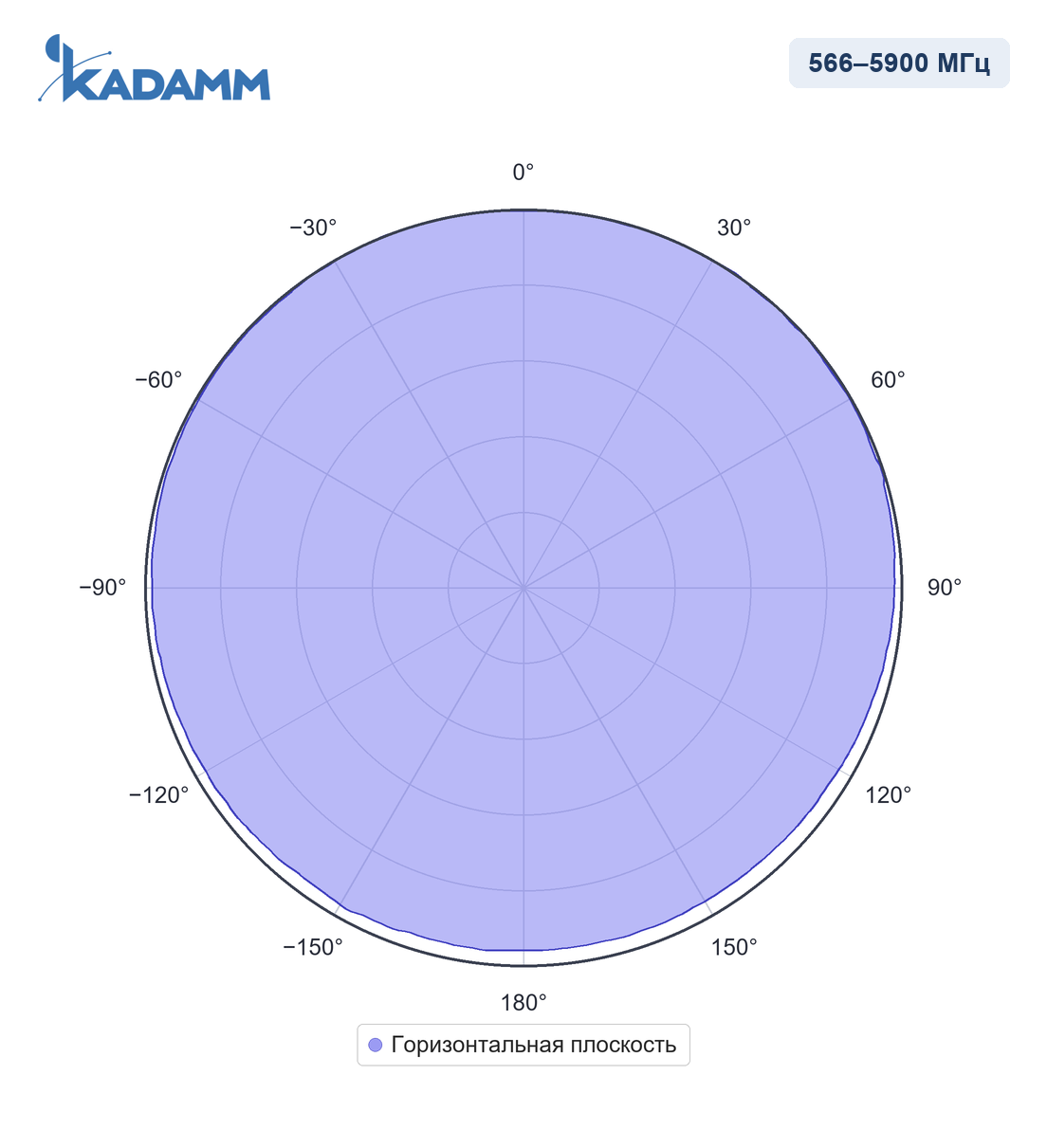

Диаграммы направленности KADAMM AOU-566/5900-2 в полосах 566–5900 МГц, вертикальная плоскость, 566–5900 МГц, горизонтальная плоскость — нормированные, в полярных координатах.
| Параметр | 566–678 МГц | 1420–1450 МГц | 2400–2500 МГц | 5100–5900 МГц |
|---|---|---|---|---|
| Диапазон частот | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | |||
| Коэффициент усиления, дБи | 2 ± 1 | |||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 78 ± 8° | |||
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 при 566–678/1420–1450, ≤3 при 2400–2500/5100–5900 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 2 Вт | |||
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,47–0,5 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | Стеклопластик |
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM AOU-566/5900-2 | Ø37.2×(1200±10) | 0,47 |
| KADAMM AOU-566/5900-2-2 | Ø28.8×(1200±10) | 0,5 |
Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.
KADAMM AOU-566/5900-2 работает в полосах 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц: Wi-Fi 2,4 ГГц и 5 ГГц. Круговая диаграмма с усилением 2 дБи.
Антенна КАДАММ AOU-566/5900-2, монтажный комплект.
| Параметр | AOU-566/5900-2 | AOU-617/6000-5 | AOU-617/6000-8 | AOU-617/7125-6 | AOU-617/7200-3 | AOU-698/5900-2 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц | 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | 617–960 / 1710–2690 / 3300–4200 / 4900–7125 / 1562–1612 МГц | 617–960 / 1695–2700 / 3300–7200 МГц | 698–5900 МГц |
| Поляризация | вертикальная | вертикальная или горизонтальная (выбирается при монтаже) | ±45° | — | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | — | 360° | 360° | — |
| Коэффициент усиления | 2 дБи | 5 дБи | 8 дБи | 6 дБи | 7 дБи | 2 дБи |
| Тип | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна | сверхширокополосная всенаправленная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM AOU-566/5900-2 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM AOU-566/5900-2 — розетка N (IEC 61169-16), расположение — снизу; поляризация — вертикальная.
У KADAMM AOU-566/5900-2 размеры по исполнению (см. таблицу «Исполнения»), масса 0,47–0,5 кг, выдерживает ветер до 55 м/с.
У KADAMM AOU-566/5900-2: диапазоны 566–678 / 1420–1450 / 2400–2500 / 5100–5900 МГц, усиление 2 дБи, поляризация вертикальная. У KADAMM AOU-617/6000-5: диапазоны 617–960 / 1710–2700 / 3300–3800 / 4900–6000 МГц, усиление 5 дБи, поляризация вертикальная или горизонтальная (выбирается при монтаже).
Артикул для заказа — KADAMM AOU-566/5900-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AOU-566/5900-2 могут уточняться без уведомления.
Поставляем KADAMM AOU-566/5900-2 — сверхширокополосная всенаправленная антенна 566–5900 МГц, 2 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
