Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: 1920–2170 МГц, 1 порт.

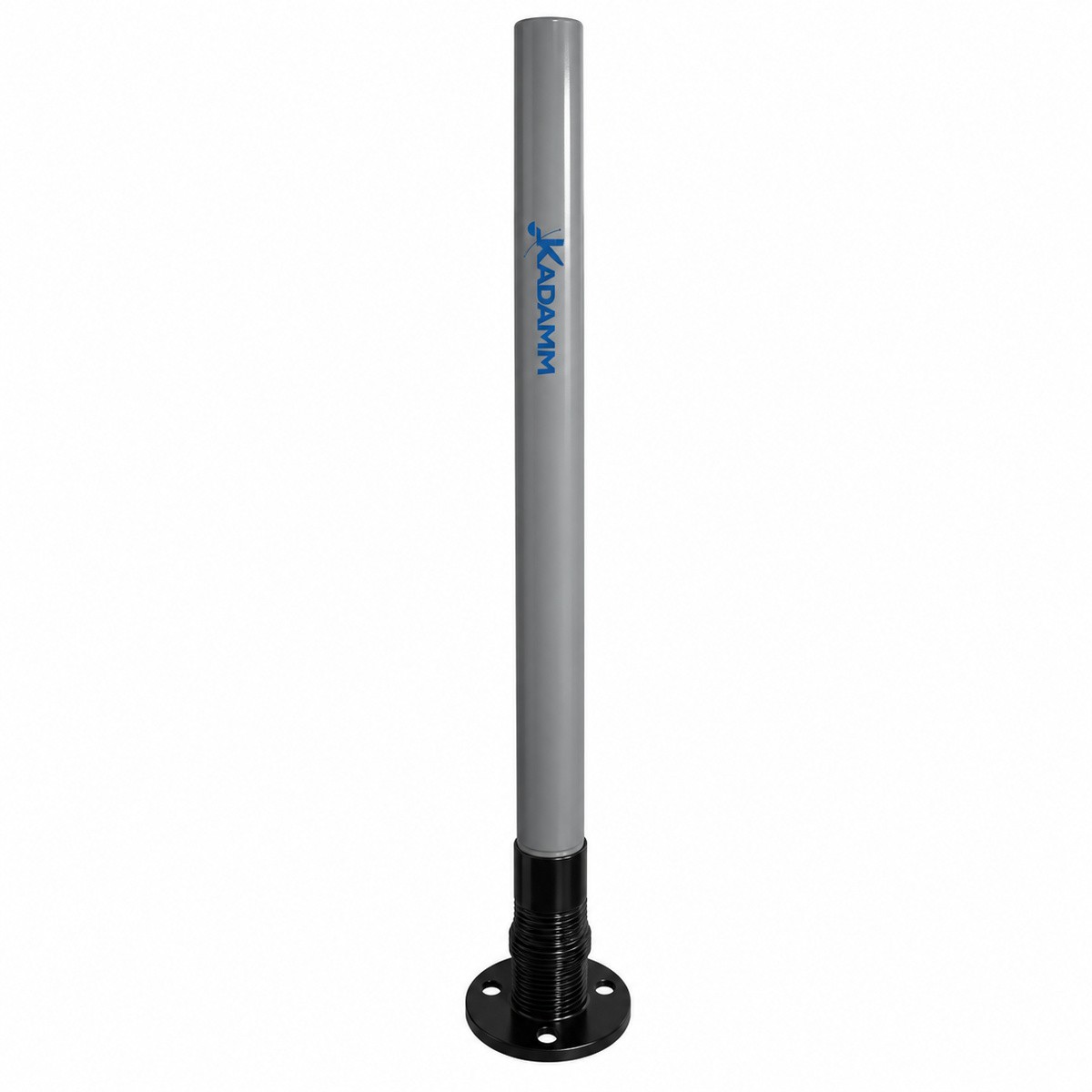

Антенна КАДАММ AC-1908 — всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций, репитеров и распределённых сетей с вертикальной поляризацией: одной излучающей системой 1920–2170 МГц, 1 портом. Рабочие полосы перекрывают UMTS2100, LTE 2100 (диапазоны 3GPP B1).
Коэффициент усиления 8 дБи, ширина ДН в горизонтальной плоскости 360°, в вертикальной 35°. Габариты 600 мм, масса 0,24 кг. КСВН не более 1,8.
| Параметр | Значение |
|---|---|
| Диапазон частот | 1920–2170 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35° |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | вилка N (IEC 61169-16) |
| Высота | 600 мм |
| Масса антенны | 0,24 кг |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AC-1908 работает в полосах 1920–2170 МГц: сети UMTS2100, LTE 2100 (диапазоны 3GPP B1/n1). Круговое покрытие вокруг мачты в сетях сотовой связи и беспроводного доступа: базовые станции частных сетей, репитеры и усилители сигнала, распределённые антенные системы на открытых площадках, M2M и телеметрия (UMTS2100, LTE 2100).

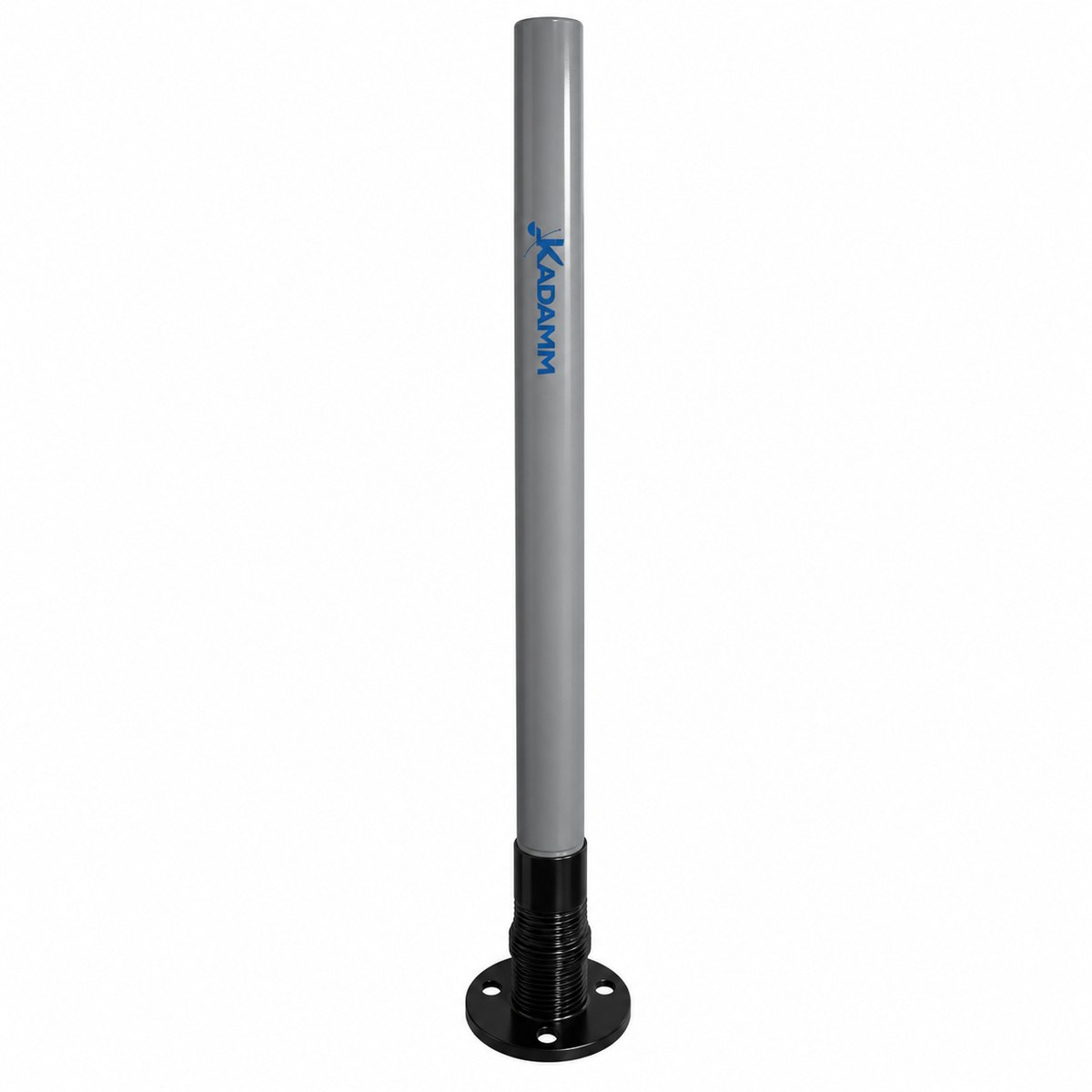

Антенна КАДАММ AC-1908, монтажный комплект.
| Параметр | AC-1908 | AC-1911 | AC-2008 | AC-1710 | AC-2107 | AC-1707 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 1920–2170 МГц | 1920–2170 МГц | 2000–2170 МГц | 1710–1880 МГц | 2150–2350 МГц | 1750–1950 МГц |
| Поляризация | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | 360° | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 8 дБи | 11 дБи | 8 дБи | 10 дБи | 7 дБи | 7 дБи |
| Тип | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM AC-1908 — 1920–2170 МГц — перекрывают диапазоны 3GPP B1/n1; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM AC-1908 — вилка N (IEC 61169-16); поляризация — вертикальная.
У KADAMM AC-1908: усиление 8 дБи. У KADAMM AC-1911: усиление 11 дБи.
Артикул для заказа — KADAMM AC-1908, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-1908 могут уточняться без уведомления.
Поставляем KADAMM AC-1908 — всенаправленная коллинеарная антенна 1920–2170 МГц, 8 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
