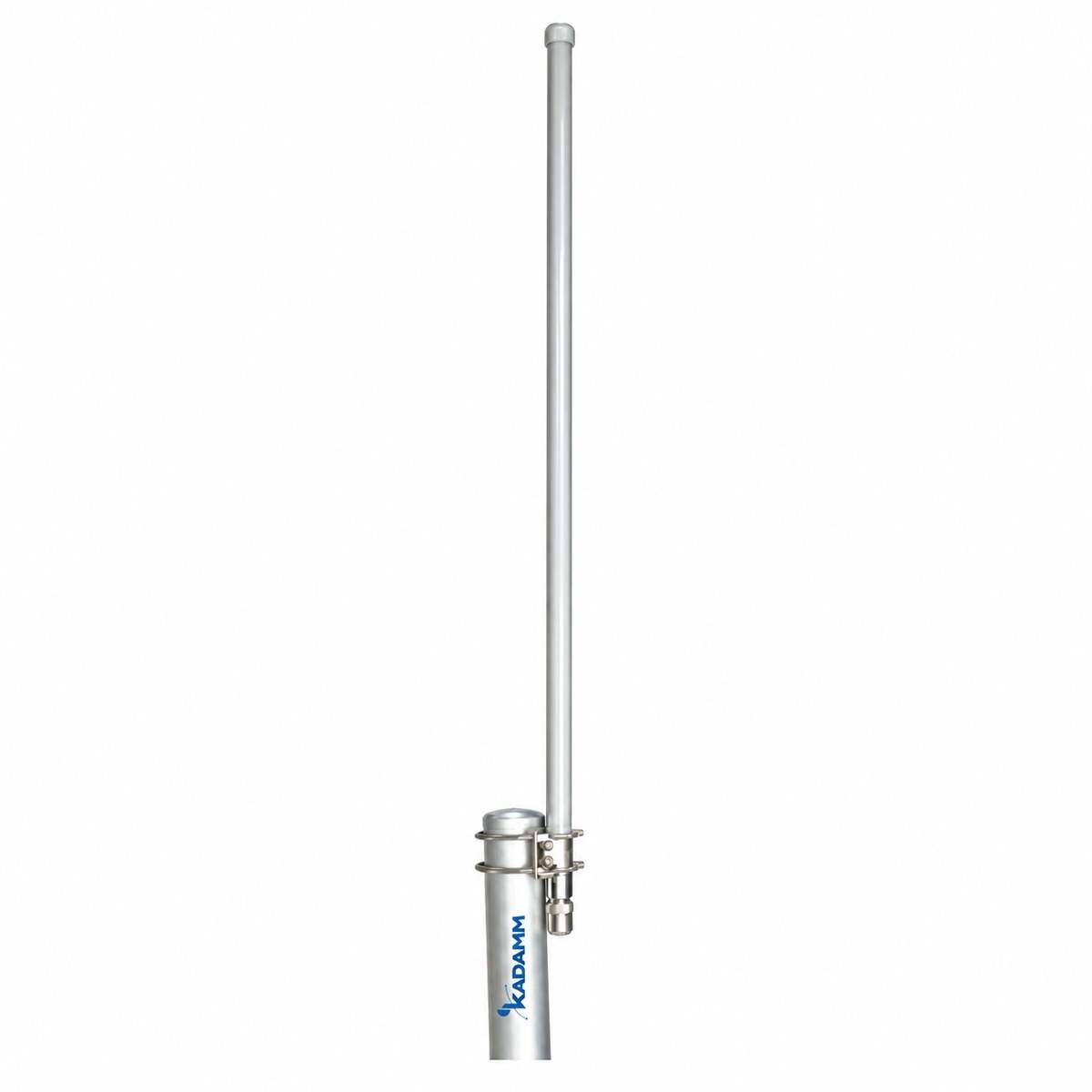

KADAMM AC-45008 — всенаправленная коллинеарная антенна 480–590 МГц, 8 дБи

KADAMM AC-45008 — всенаправленная антенна для стационарной установки, полоса 480–590 МГц. Ключевые цифры: 8 дБи, вертикальный луч 16°, вертикальная поляризация, до 100 Вт.

KADAMM AC-45008
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
480–590 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
2500 мм
Высота

Что это за серия

Главное в KADAMM AC-45008 — рабочий диапазон 480–590 МГц и разъём N. У KADAMM AC-45010 усиление 10,2 дБи и масса 4,4 кг, у KADAMM AC-45008 — 8 дБи и 2,5 кг.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,8 дБ, то есть мощность у горизонта примерно в 3,8 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (16°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 213 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 2500 мм, масса 2,5 кг, крепление Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 8 дБи и вертикальном луче 16°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьДлина 2500 мм, вес 2,5 кг, под трубу Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот480–590 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость16°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота2500 мм
Масса антенны2,5 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Комплект поставки

Антенна KADAMM AC-45008, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-45008: радиосети и системы связи, работающие в полосе 480–590 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 480–590 МГц.
Усиление8 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 2,5 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-45008AC-45010AC-45003AC-50005AC-58003AC-58008
ФотоKADAMM AC-45008KADAMM AC-45010KADAMM AC-45003KADAMM AC-50005KADAMM AC-58003KADAMM AC-58008
Диапазон частот480–590 МГц480–590 МГц480–580 МГц500–590 МГц580–700 МГц580–690 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления8 дБи10,2 дБи3 дБи5 дБи3 дБи7,8 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 16°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, когда каналы передачи и приёма находятся внутри 480–590 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Ответную часть кабеля подбирают под разъём антенны — 1×N. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Для монтажа: труба Ø40–50 мм, масса антенны 2,5 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.
