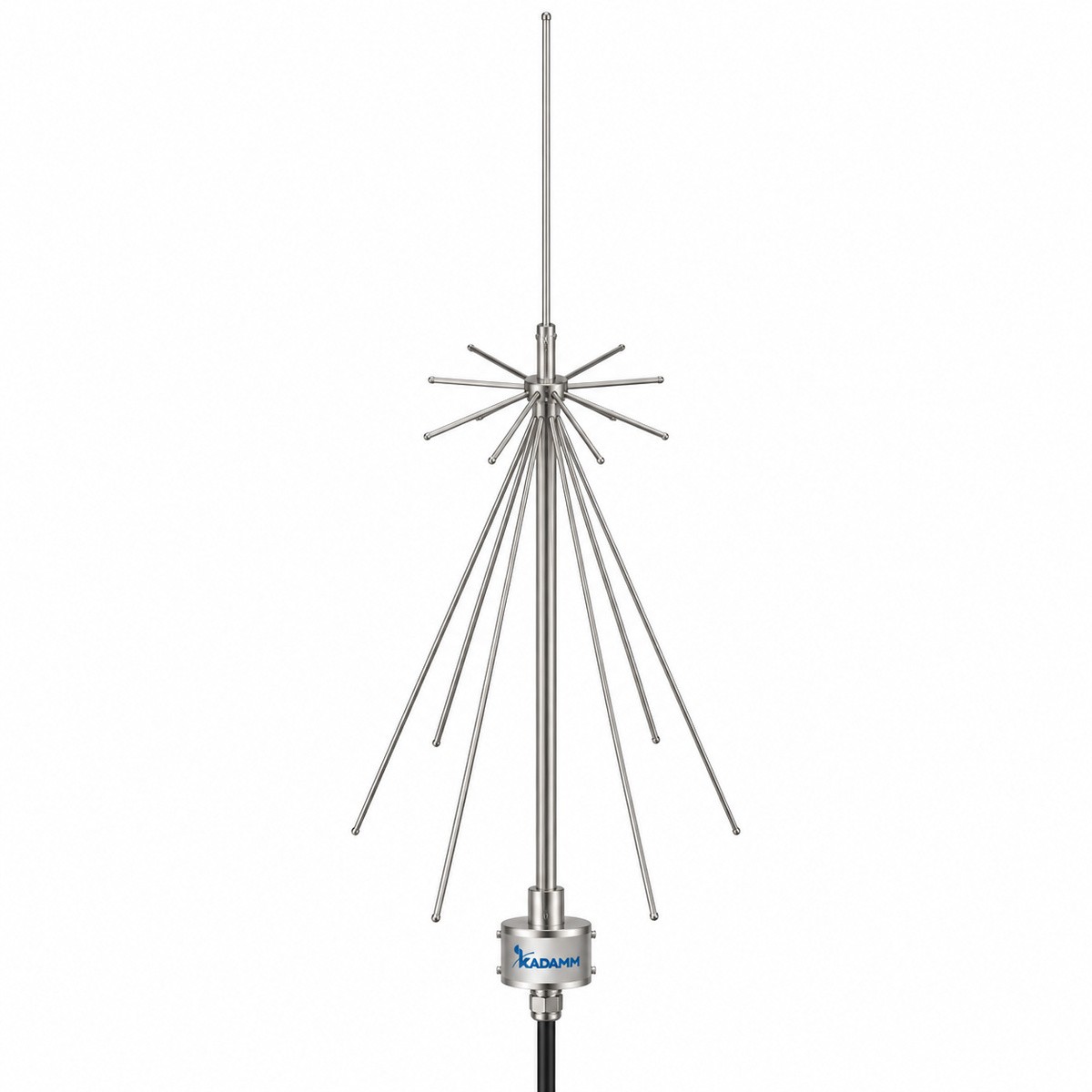

Дискоконусная антенна 100–1000 МГц для радиоконтроля и широкополосной связи: 1–3,5 дБи, 150 Вт, КСВН ≤2,0.

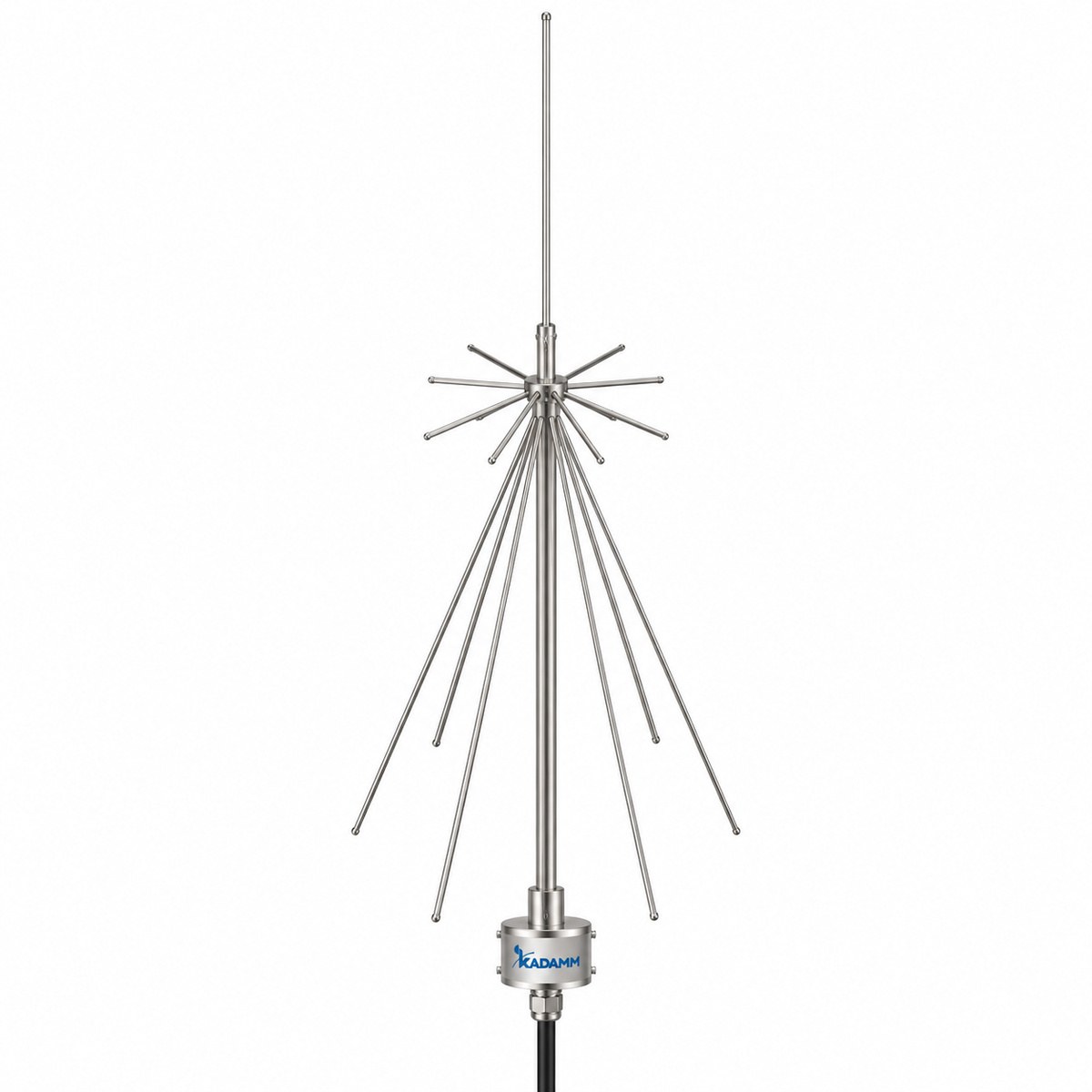

КАДАММ ACD-100/1000 — всенаправленная дискоконусная антенна на весь диапазон 100–1000 МГц: одна антенна вместо нескольких узкополосных для радиоконтроля, сканирующих приёмников и многодиапазонных узлов связи.
| Параметр | Значение |
|---|---|
| КСВН | ≤2,0 |
| Поляризация | вертикальная |
| Разъём | N (розетка) или по заказу |
| Параметр | Значение |
|---|---|
| Высота, масса | 2 м, 1 кг |
| Артикул | Частоты, МГц | Усиление, дБи | КСВН | Мощность, Вт | Длина / масса |
|---|---|---|---|---|---|
| KADAMM ACD-100/1000 | 100–1000 | 1–3,5 | ≤2,0 | 150 | 2 м / 1 кг |
Частоты, полосы и разъёмы, не указанные в таблице, — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B31 / n31 | UL 452,5–457,5 / DL 462,5–467,5 МГц | FDD | LTE-450 |
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM ACD-1000 работает в полосах 100–1000 МГц: авиационная связь VHF (118–137 МГц); профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы); радиосвязь 300–344 МГц; TETRA для экстренных и оперативных служб (380–400 МГц); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы); ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE-450, LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8). Радиоконтроль, сканирующие приёмники, многодиапазонные узлы связи.
Антенна ACD-1000, крепление — уточняйте у менеджера.
| Параметр | ACD-1000 | ACR-150 | AT-150 | AC-100 | ADY-100 | REP-F1 | ДУ-Р |
|---|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |  |
| Диапазон частот | 100–1000 МГц | 134–173 МГц | 134–173 МГц | 70–138 МГц | 70–138 МГц | 2100 МГц | 136–520 МГц |
| Коэффициент усиления | — | 9–13 дБи | 2,15–2,5 дБи | 2,5–6 дБи | 3–9 дБи | — | — |
| Тип | KADAMM ACD-1000 | KADAMM ACR-150 | KADAMM AT-150 | KADAMM AC-100 | KADAMM ADY-100 | KADAMM REP-F1 | Дуплексеры радиосвязи УКВ/ДМВ серии КАДАММ ДУ-Р |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть | Открыть |
Рабочие полосы KADAMM ACD-1000 — 100–1000 МГц — перекрывают диапазоны 3GPP B31/n31, B28/n28, B20/n20, B5/n5, B8/n8; частоты UL/DL каждого — в таблице «Поддерживаемые диапазоны 3GPP».
У KADAMM ACD-1000 — N-F.
У KADAMM ACD-1000: диапазоны 100–1000 МГц, тип KADAMM ACD-1000. У KADAMM ACR-150: диапазоны 134–173 МГц, тип KADAMM ACR-150.
Дискоконусная антенна жертвует усилением ради полосы: она работает во всём диапазоне 100–1000 МГц.
Артикул для заказа — KADAMM ACD-1000, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ACD-1000 могут уточняться без уведомления.
Поставляем KADAMM ACD-1000 — дискоконусная антенна 100–1000 МГц: 1–3,5 дБи, 150 Вт под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
