KADAMM AC-81005 — всенаправленная коллинеарная антенна 810–970 МГц (868 МГц), 5 дБи

KADAMM AC-81005 — всенаправленная антенна для стационарной установки, полоса 810–970 МГц. Основные данные: усиление 5 дБи; вертикальный луч 35°; поляризация вертикальная; мощность до 200 Вт.

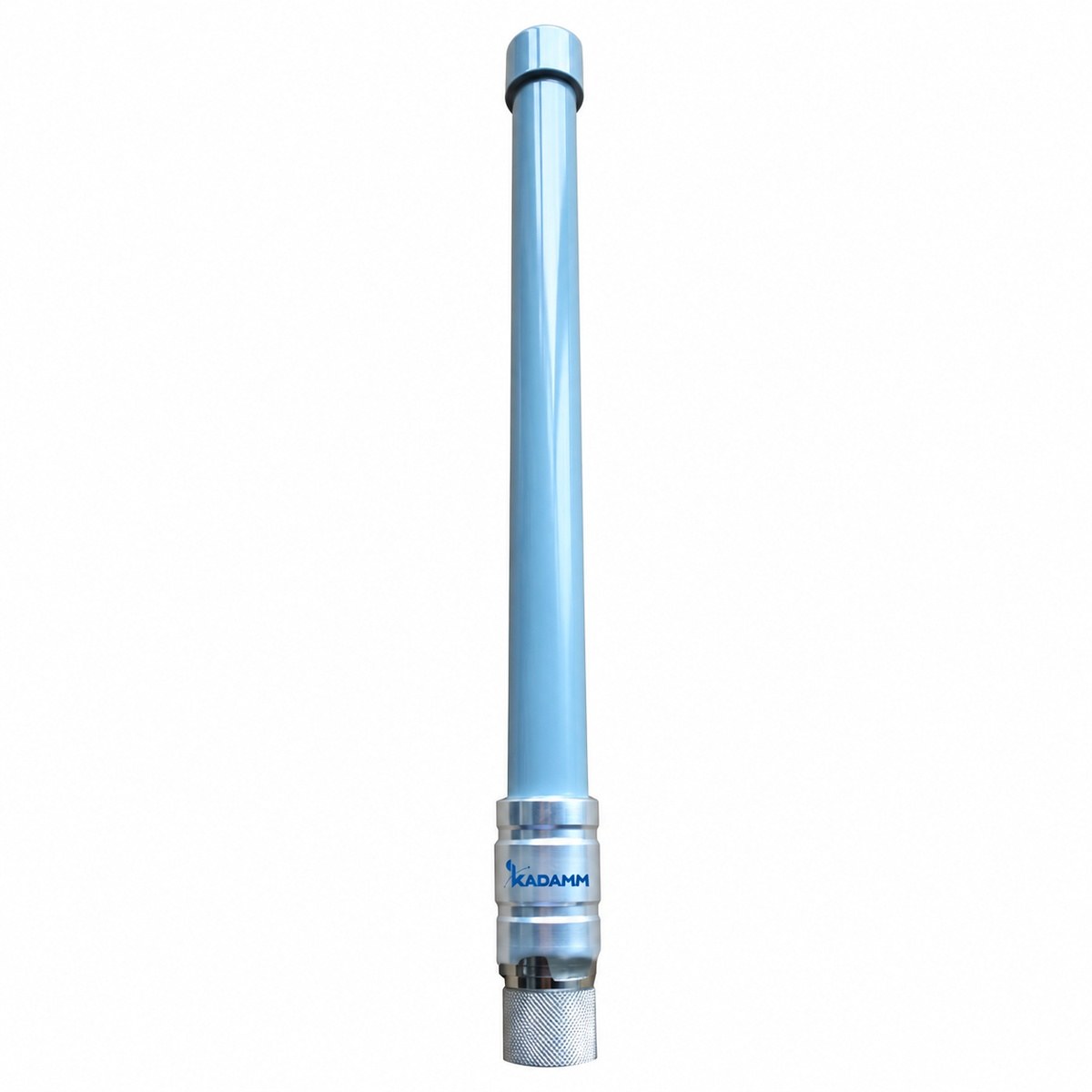

KADAMM AC-81005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
810–970 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

Для KADAMM AC-81005 опорные цифры — коэффициент усиления 5 дБи и разъём типа N. У KADAMM AC-81005 полоса 810–970 МГц и масса 0,23 кг, у KADAMM AC-80005 — 800–900 МГц и 0,35 кг.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (35°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 95 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Подключение фидера: при КСВН не более 2,5 обратно к передатчику отражается не больше 18 % мощности; сопротивление 50 Ом; допустимая мощность на входе до 200 Вт; разъём 1×N выведен снизу.

Исполнение: размеры Ø24 × (600 ± 5) мм, масса 0,23 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 5 дБи и вертикальном луче 35°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø24 × (600 ± 5) мм, масса 0,23 кг.
Вертикальная поляризация1 порт, вилка N.
Чистый трактКСВН не более 2,5.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот810–970 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость35°
ПоляризацияВертикальная
КСВН≤2,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø24 × (600 ± 5) мм
Масса антенны0,23 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Диаграммы направленности

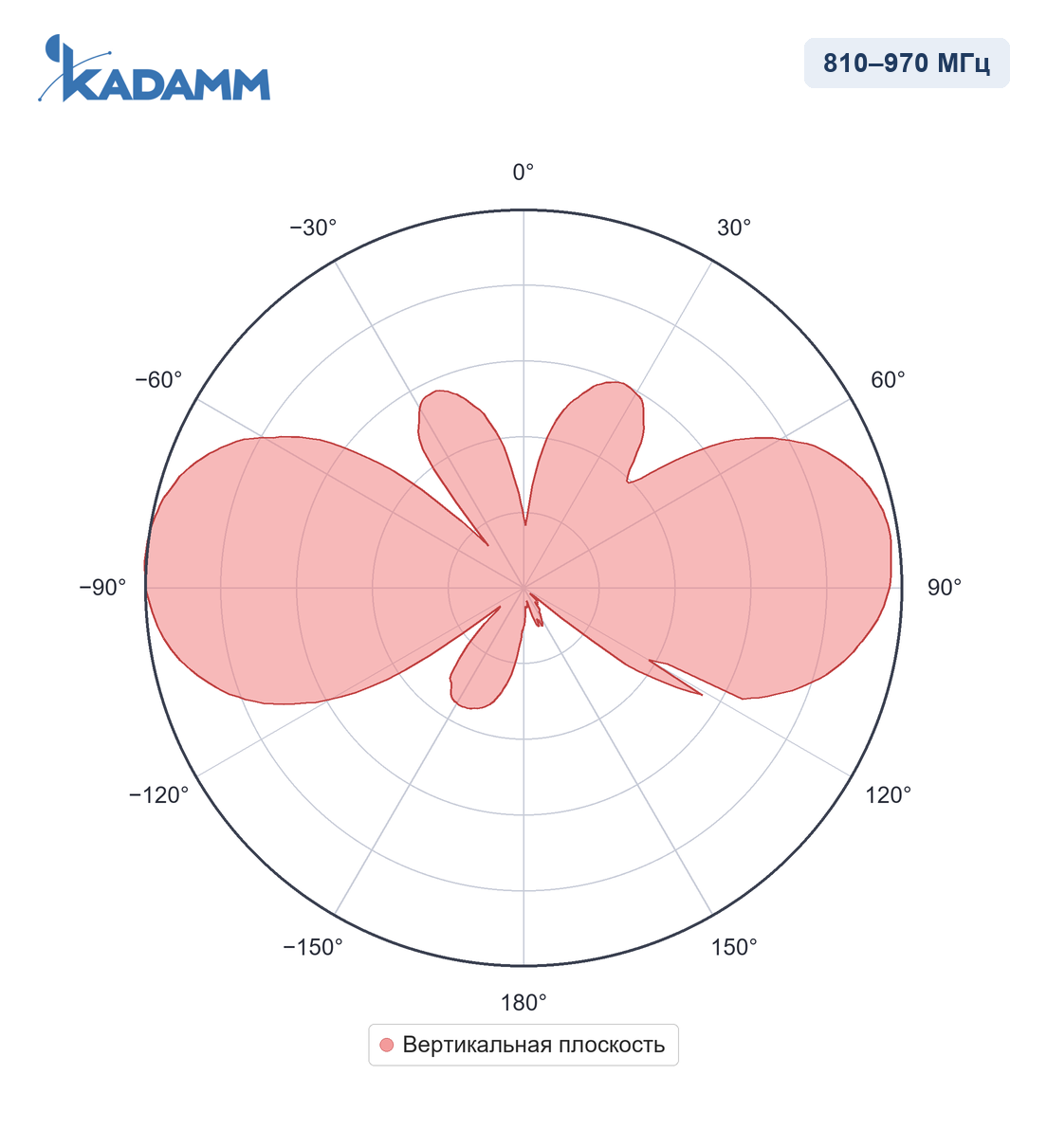

Диаграмма направленности KADAMM AC-81005, 810–970 МГц, вертикальная плоскость
810–970 МГц, вертикальная плоскость
вертикальная плоскость

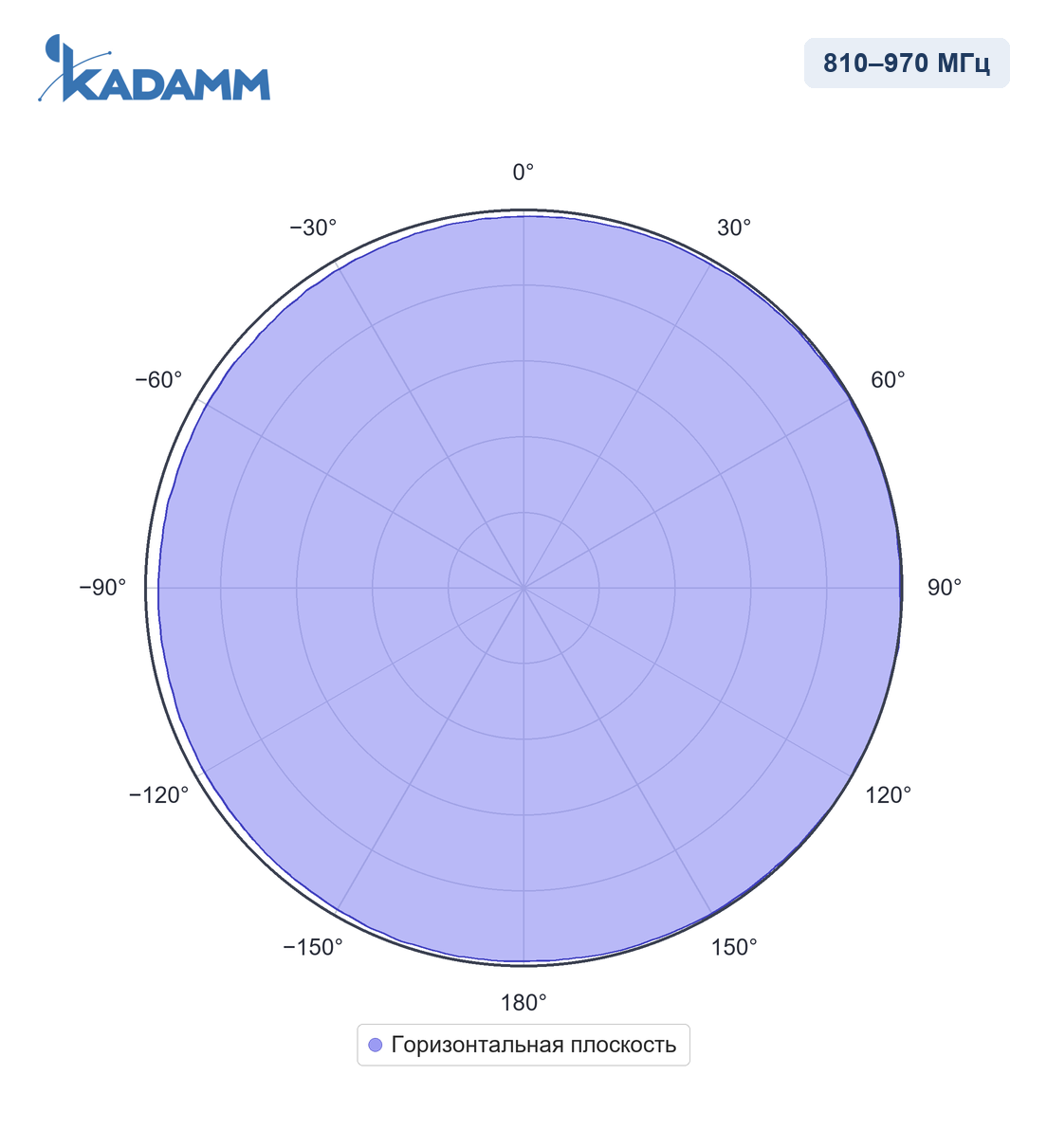

Диаграмма направленности KADAMM AC-81005, 810–970 МГц, горизонтальная плоскость
810–970 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-81005 в полосах 810–970 МГц, вертикальная плоскость, 810–970 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B5/n5, B8/n8

Комплект поставки

Антенна KADAMM AC-81005, монтажный комплект.

Где применяется

Где применяют KADAMM AC-81005: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 810–970 МГц.
Усиление5 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,23 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-81005AC-81065AC-80010AC-80006AC-80005AC-80003
ФотоKADAMM AC-81005KADAMM AC-81065KADAMM AC-80010KADAMM AC-80006KADAMM AC-80005KADAMM AC-80003
Диапазон частот810–970 МГц810–970 МГц806–960 МГц806–960 МГц800–900 МГц800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи6,5 дБи10 дБи6 дБи5 дБи3 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 35°) и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 810–970 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2,5), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: масса — 0,23 кг; предельный ветер — 55 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-81005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-81005 могут уточняться без уведомления.

Купить KADAMM AC-81005

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-81005 — всенаправленная коллинеарная антенна 810–970 МГц (868 МГц), 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
