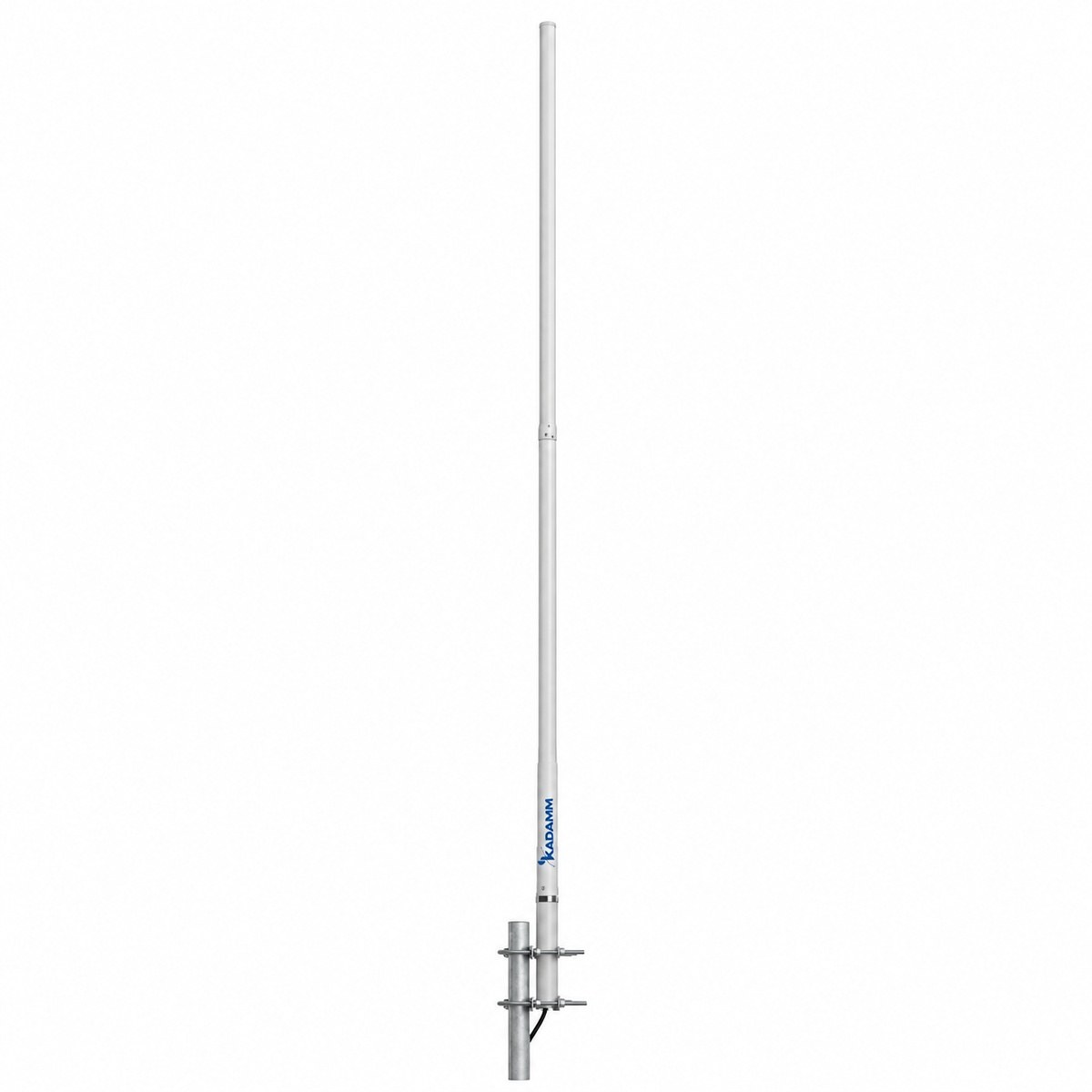

KADAMM AC-69011 — всенаправленная коллинеарная антенна 690–800 МГц, 11 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 700 с вертикальной поляризацией: 690–800 МГц, 1 порт.

KADAMM AC-69011
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
690–800 МГц
Диапазон
11 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
3200 мм
Высота

Что это за серия

KADAMM AC-69011 — всенаправленная антенна для стационарной установки, полоса 690–800 МГц. Ключевые цифры: 11 дБи, вертикальный луч 10°, вертикальная поляризация, до 100 Вт.

Главное в KADAMM AC-69011 — усиление 11 дБи и разъём N. У KADAMM AC-76010 полоса 765–795 МГц, у KADAMM AC-69011 — 690–800 МГц. Все частоты KADAMM AC-76010 лежат и внутри полосы KADAMM AC-69011.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8,8 дБ, то есть мощность у горизонта примерно в 7,7 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (10°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 343 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.

Исполнение: размеры 3200 мм, крепление Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 11 дБи и вертикальном луче 10°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты 3200 мм, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот690–800 МГц
Коэффициент усиления, дБи11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость10°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота3200 мм
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Комплект поставки

Антенна KADAMM AC-69011, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-69011: радиосети и системы связи, работающие в полосе 690–800 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 690–800 МГц.
Усиление11 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрAC-69011AC-69008AC-69006AC-69001AC-68003AC-76010
ФотоKADAMM AC-69011KADAMM AC-69008KADAMM AC-69006KADAMM AC-69001KADAMM AC-68003KADAMM AC-76010
Диапазон частот690–800 МГц690–800 МГц690–800 МГц698–960 / 1710–2700 МГц680–790 МГц765–795 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления11 дБи8 дБи6 дБи3,5 дБи3 дБи10,2 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 10°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 690–800 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø40–50 мм. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-69011, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-69011 могут уточняться без уведомления.
