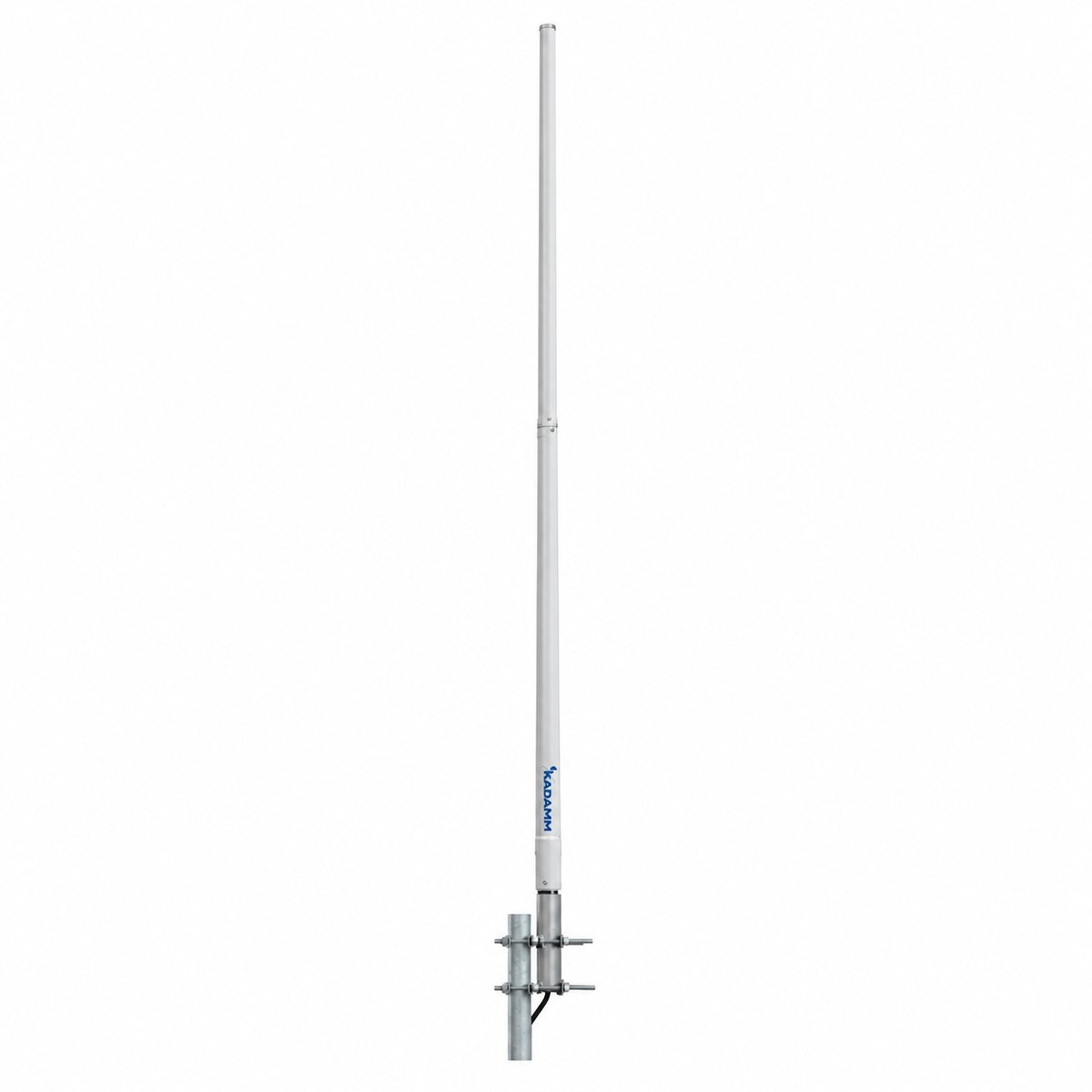

KADAMM AC-68003 — всенаправленная коллинеарная антенна 680–790 МГц, 3 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 700 с вертикальной поляризацией: 680–790 МГц, 1 порт.

KADAMM AC-68003
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
680–790 МГц
Диапазон
3 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
450 мм
Высота

Что это за серия

KADAMM AC-68003 — всенаправленная антенна для стационарной установки, полоса 680–790 МГц. Основные данные: усиление 3 дБи; вертикальный луч 50°; поляризация вертикальная; мощность до 100 Вт.

Коротко о KADAMM AC-68003: разъём типа N. У KADAMM AC-68003 усиление 3 дБи и полоса 680–790 МГц, у KADAMM AC-69006 — 6 дБи и 690–800 МГц.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 0,9 дБ, то есть мощность у горизонта примерно в 1,2 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (50°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 64 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 450 мм, крепление Ø30–50 мм. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 3 дБи, ширина ДН в вертикальной плоскости 50°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты 450 мм, крепление Ø30–50 мм.
Вертикальная поляризация1 порт, вилка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот680–790 МГц
Коэффициент усиления, дБи3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость50°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка N или по заказу (IEC 61169-16)
Высота450 мм
Крепление на трубуØ30–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N или по заказу

Комплект поставки

Антенна KADAMM AC-68003, монтажный комплект на трубу Ø30–50 мм.

Где применяется

Где применяют KADAMM AC-68003: радиосети и системы связи, работающие в полосе 680–790 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 680–790 МГц.
Усиление3 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø30–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрAC-68003AC-69001AC-69006AC-69008AC-69011AH-61015

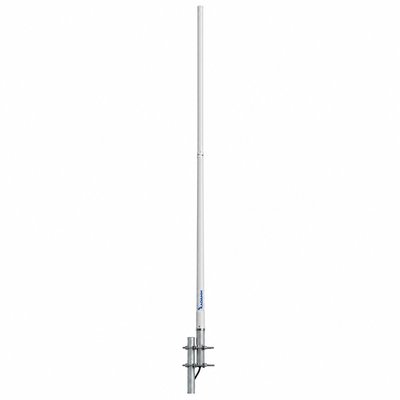

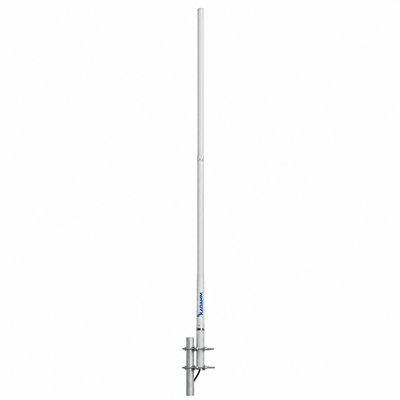

ФотоKADAMM AC-68003KADAMM AC-69001KADAMM AC-69006KADAMM AC-69008KADAMM AC-69011KADAMM AH-61015
Диапазон частот680–790 МГц698–960 / 1710–2700 МГц690–800 МГц690–800 МГц690–800 МГц617–960 / 1400–2700 / 3300–6000 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления3 дБи3,5 дБи6 дБи8 дБи11 дБи3 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннаантенна 4G/5G для роутера и модема
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 50°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 680–790 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: крепление — Ø30–50 мм. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-68003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-68003 могут уточняться без уведомления.
