Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 700 с вертикальной поляризацией: 690–800 МГц, 1 порт.
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08

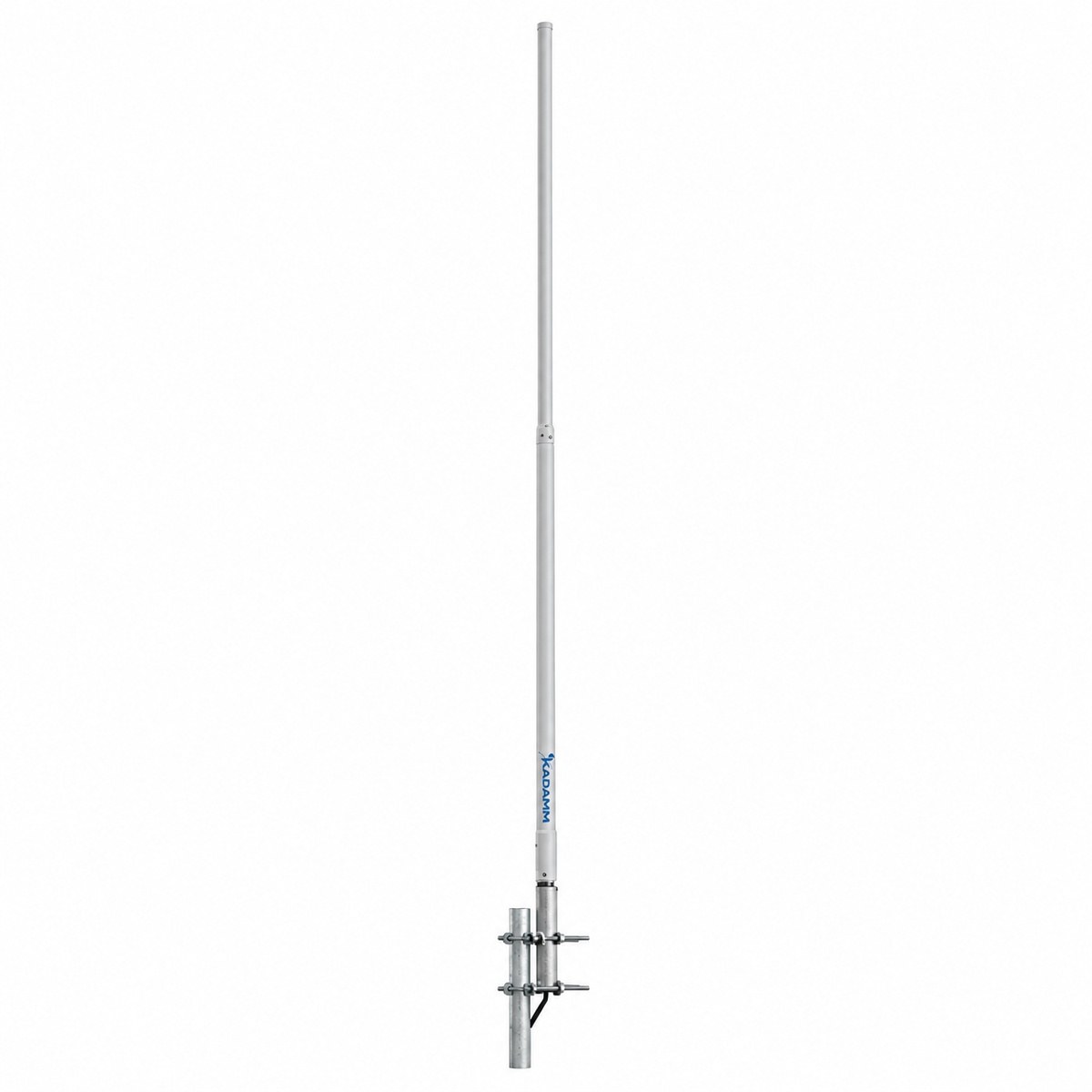

KADAMM AC-69006 — всенаправленная антенна для стационарной установки, полоса 690–800 МГц. Основные данные: усиление 6 дБи; вертикальный луч 28°; поляризация вертикальная; мощность до 100 Вт.

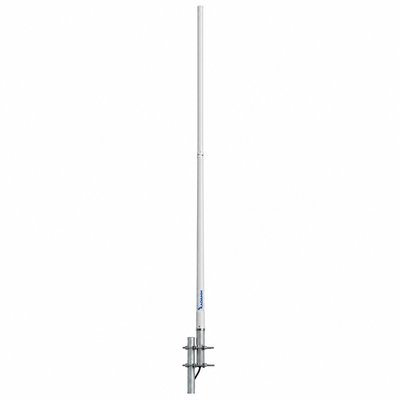

Для KADAMM AC-69006 опорные цифры — полоса 690–800 МГц и разъём типа N. У KADAMM AC-69008 усиление 8 дБи, у KADAMM AC-69006 — 6 дБи.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 3,9 дБ, то есть мощность у горизонта примерно в 2,4 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (28°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 120 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.
Исполнение: размеры 1000 мм, крепление Ø30–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.
Конструктивные особенности
Всенаправленная антенна в радомеПо азимуту — 360°, усиление 6 дБи, по вертикали луч 28°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьГабариты 1000 мм, крепление Ø30–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
690–800 МГц
Коэффициент усиления, дБи
6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
28°
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Высота
1000 мм
Крепление на трубу
Ø30–50 мм
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Комплект поставки
Антенна KADAMM AC-69006, монтажный комплект на трубу Ø30–50 мм.
Где применяется
Где применяют KADAMM AC-69006: радиосети и системы связи, работающие в полосе 690–800 МГц.
Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 690–800 МГц.
Усиление
6 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса
Дальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 28°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.
На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.
Подойдёт, когда каналы передачи и приёма находятся внутри 690–800 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Такой запас оставляет место для новых каналов при развитии сети.
Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.
Данные для монтажа: крепление — Ø30–50 мм. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AC-69006, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-69006 могут уточняться без уведомления.
Купить KADAMM AC-69006
Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08
Поставляем KADAMM AC-69006 — всенаправленная коллинеарная антенна 690–800 МГц, 6 дБи под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
