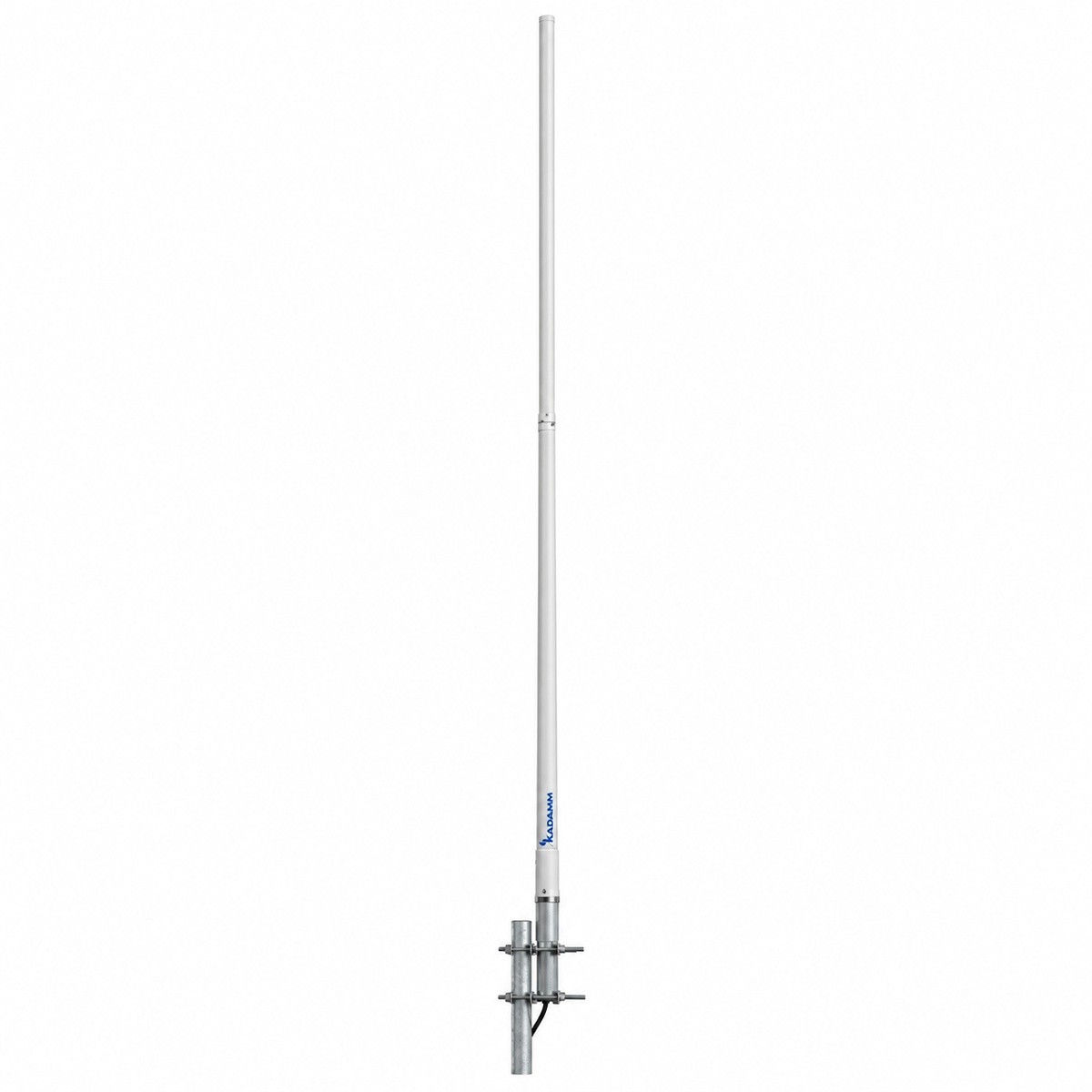

KADAMM AC-69008 — всенаправленная коллинеарная антенна 690–800 МГц, 8 дБи

Код: 4934571
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AC-69008 — всенаправленная коллинеарная антенна 690–800 МГц, 8 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 700 с вертикальной поляризацией: 690–800 МГц, 1 порт.

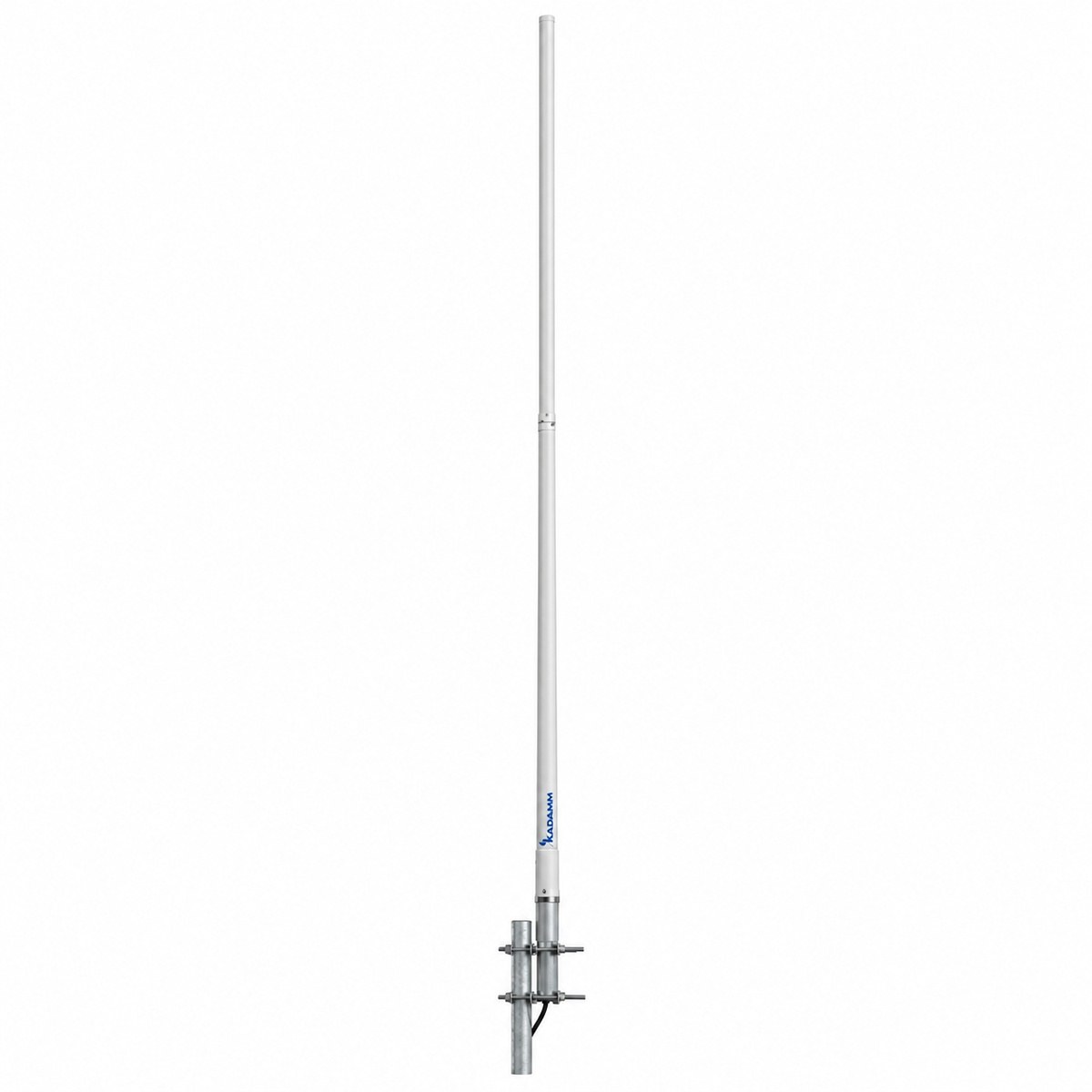

KADAMM AC-69008
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
690–800 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
1800 мм
Высота

Что это за серия

KADAMM AC-69008 — всенаправленная антенна для стационарной установки, полоса 690–800 МГц. Основные данные: усиление 8 дБи; вертикальный луч 16°; поляризация вертикальная; мощность до 100 Вт.

Главное в KADAMM AC-69008 — полоса 690–800 МГц и разъём N. Ближайшая модель в линейке — KADAMM AC-69006: у неё усиление 6 дБи, у KADAMM AC-69008 — 8 дБи.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,8 дБ, то есть мощность у горизонта примерно в 3,8 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (16°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 213 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 1800 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 8 дБи и вертикальном луче 16°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты 1800 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот690–800 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость16°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота1800 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Комплект поставки

Антенна KADAMM AC-69008, монтажный комплект.

Где применяется

Где применяют KADAMM AC-69008: радиосети и системы связи, работающие в полосе 690–800 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 690–800 МГц.
Усиление8 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.

Сравнение с похожими антеннами KADAMM

ПараметрAC-69008AC-69006AC-69011AC-69001AC-68003AC-76010
ФотоKADAMM AC-69008KADAMM AC-69006KADAMM AC-69011KADAMM AC-69001KADAMM AC-68003KADAMM AC-76010
Диапазон частот690–800 МГц690–800 МГц690–800 МГц698–960 / 1710–2700 МГц680–790 МГц765–795 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления8 дБи6 дБи11 дБи3,5 дБи3 дБи10,2 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 16°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 690–800 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Ответную часть кабеля подбирают под разъём антенны — 1×N. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-69008, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-69008 могут уточняться без уведомления.
