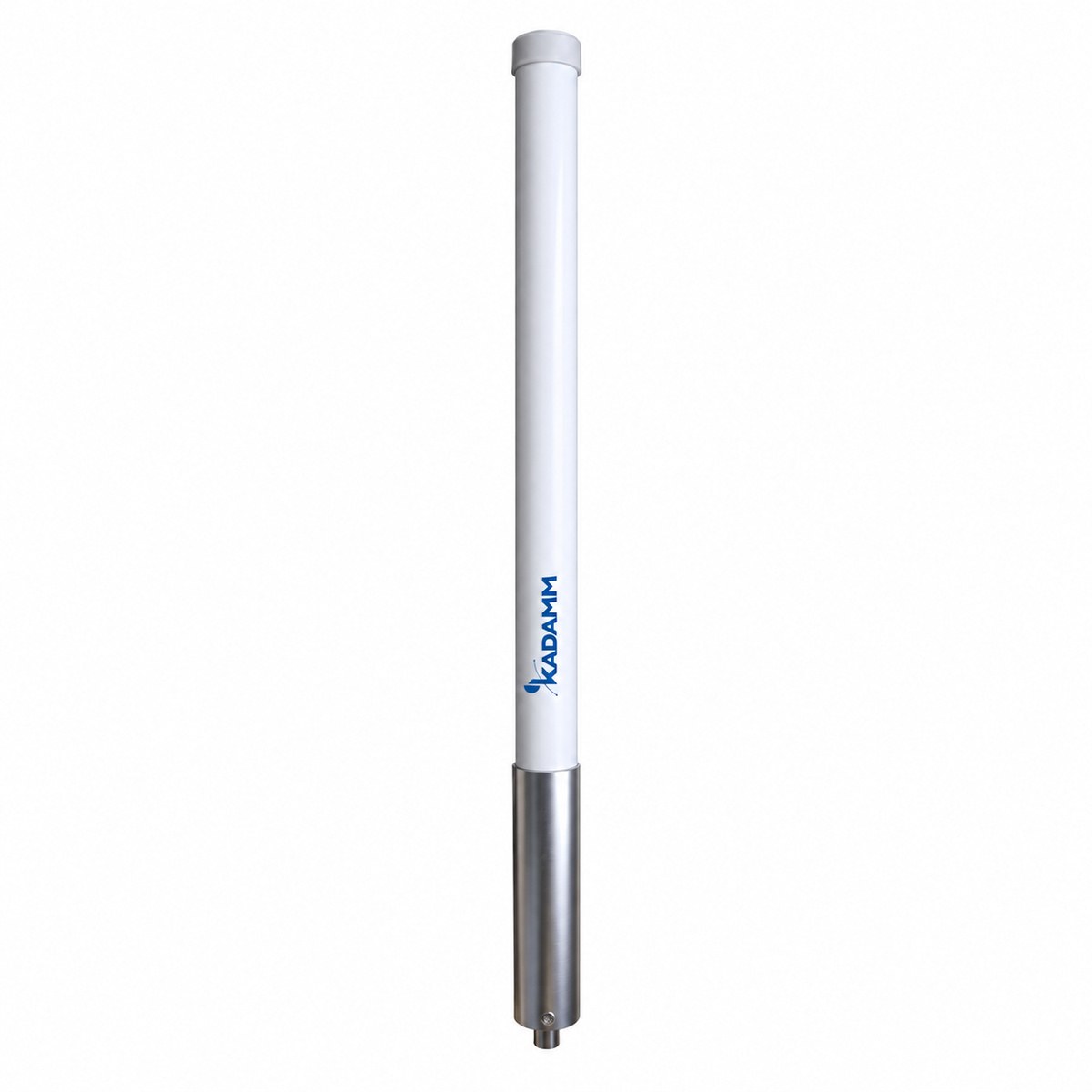

KADAMM AC-15009 — всенаправленная коллинеарная антенна 1785–1805 МГц, 9 дБи

Код: 4934515
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AC-15009 — всенаправленная коллинеарная антенна 1785–1805 МГц, 9 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров LTE 1800 с вертикальной поляризацией: 1785–1805 МГц, 1 порт.

KADAMM AC-15009
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
1785–1805 МГц
Диапазон
9 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

KADAMM AC-15009 — всенаправленная антенна для стационарной установки, полоса 1785–1805 МГц. Основные данные: усиление 9 дБи; вертикальный луч 12°; поляризация вертикальная; мощность до 50 Вт.

Коротко о KADAMM AC-15009: разъём типа N. У KADAMM AC-2510 полоса 2500–2700 МГц и усиление 10 дБи, у KADAMM AC-15009 — 1785–1805 МГц и 9 дБи.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 6,8 дБ, то есть мощность у горизонта примерно в 4,8 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (12°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 285 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Со стороны фидера: КСВН не более 1,4 — обратно к передатчику уходит не больше 3 % мощности; сопротивление 50 Ом; мощность на вход до 50 Вт; разъём 1×N.

Исполнение: размеры Ø18,5 × 880 мм, масса 0,82 кг, крепление на мачту (трубу), ветер до 60 м/с. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 9 дБи и вертикальном луче 12°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø18,5 × 880 мм, масса 0,82 кг, крепление на мачту (трубу).
Вертикальная поляризация1 порт, розетка N или вилка N.
Чистый трактКСВН не более 1,4.
Мощность и защитаДо 50 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот1785–1805 МГц
Коэффициент усиления, дБи9
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость12°
ПоляризацияВертикальная
КСВН≤1,4
Входное сопротивление50 Ом
Максимальная мощность на порт50 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или вилка N (IEC 61169-16)
Размеры (В × Ш × Г)Ø18,5 × 880 мм
Масса антенны0,82 кг
Максимальная скорость ветра60 м/с
Креплениена мачту (трубу)

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или вилка N

Комплект поставки

Антенна KADAMM AC-15009, крепёж для монтажа на мачту (трубу).

Где применяется

Где применяют KADAMM AC-15009: радиосети и системы связи, работающие в полосе 1785–1805 МГц.

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 1785–1805 МГц.
Усиление9 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление на мачту (трубу); масса 0,82 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-150095G4-6.55G4W2-4AC-2512AC-2510AC-2508
ФотоKADAMM AC-15009KADAMM 5G4-6.5KADAMM 5G4W2-4KADAMM AC-2512KADAMM AC-2510KADAMM AC-2508
Диапазон частот1785–1805 МГц600–6000 МГц698–5000 МГц + Wi-Fi2500–2700 МГц2500–2700 МГц2500–2700 МГц
Поляризациявертикальная—линейнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°——360°360°360°
Коэффициент усиления9 дБи6,5 дБи4 дБи12 дБи10 дБи8 дБи
Типвсенаправленная коллинеарная антеннаантенна на разъём или с кабелемантенна 4G/5G MIMO 4×4 + Wi-Fi MIMOвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 12°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 1785–1805 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,4), поэтому достаточно не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. На улице соединения герметизируют, кабель закрепляют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: крепление — на мачту (трубу); масса — 0,82 кг; предельный ветер — 60 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-15009, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-15009 могут уточняться без уведомления.

Купить KADAMM AC-15009

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-15009 — всенаправленная коллинеарная антенна 1785–1805 МГц, 9 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
