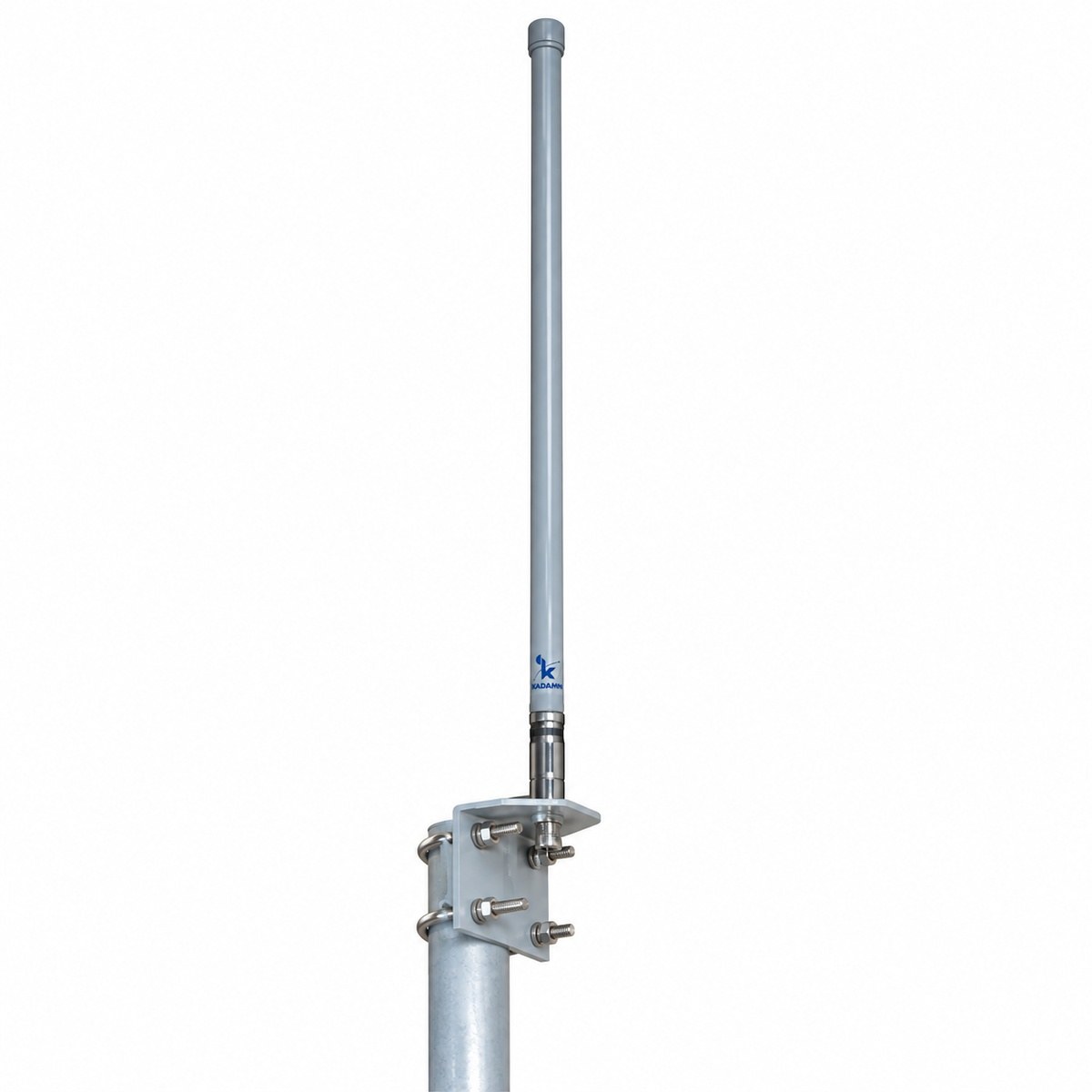

KADAMM AC-88003 — всенаправленная коллинеарная антенна 885–960 МГц, 3 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров GSM/LTE 900 с вертикальной поляризацией: 885–960 МГц, 1 порт.

KADAMM AC-88003
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
885–960 МГц
Диапазон
3 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
300 мм
Высота

Что это за серия

KADAMM AC-88003 — всенаправленная антенна для стационарной установки, полоса 885–960 МГц. Основные данные: усиление 3 дБи; вертикальный луч 55°; поляризация вертикальная; мощность до 100 Вт.

Главное в KADAMM AC-88003 — усиление 3 дБи и разъём типа N. Ближайшая модель в линейке — KADAMM AC-89003: у неё полоса 890–960 МГц, у KADAMM AC-88003 — 885–960 МГц. Все частоты KADAMM AC-89003 лежат и внутри полосы KADAMM AC-88003.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 0,9 дБ, то есть мощность у горизонта примерно в 1,2 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (55°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 58 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 100 Вт; разъём 1×N.

Исполнение: размеры 300 мм, крепление Ø40–50 мм. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 3 дБи, ширина ДН в вертикальной плоскости 55°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты 300 мм, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот885–960 МГц
Коэффициент усиления, дБи3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость55°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота300 мм
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-88003, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-88003: ISM/LoRa 915 МГц.

Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на шлюзах LoRa и ISM, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 885–960 МГц.
Усиление3 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм.

Сравнение с похожими антеннами KADAMM

ПараметрAC-88003AC-88008AC-88009AC-87011AC-89003AC-89005
ФотоKADAMM AC-88003KADAMM AC-88008KADAMM AC-88009KADAMM AC-87011KADAMM AC-89003KADAMM AC-89005
Диапазон частот885–960 МГц885–960 МГц885–960 МГц870–960 МГц890–960 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления3 дБи8 дБи9 дБи11 дБи3 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 55°) становится уже, и вблизи опоры и на больших углах места уровень падает. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 885–960 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходников в тракте стоит избегать: любой из них — это лишние потери и ещё один контакт, который со временем деградирует и даёт интермодуляцию. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Данные для монтажа: крепление — Ø40–50 мм. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Техническое описание KADAMM AC-88003 (PDF) — скачать

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-88003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-88003 могут уточняться без уведомления.
