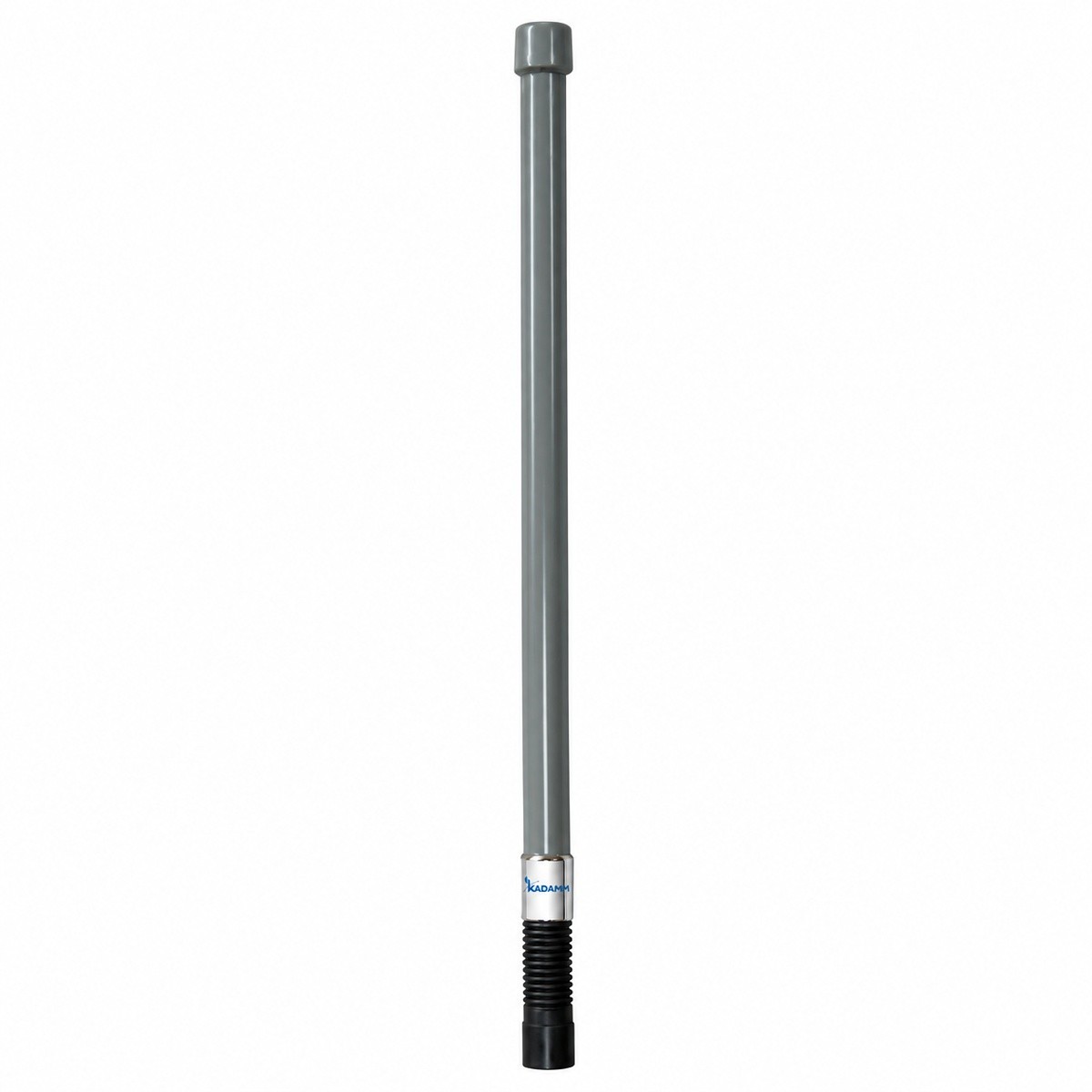

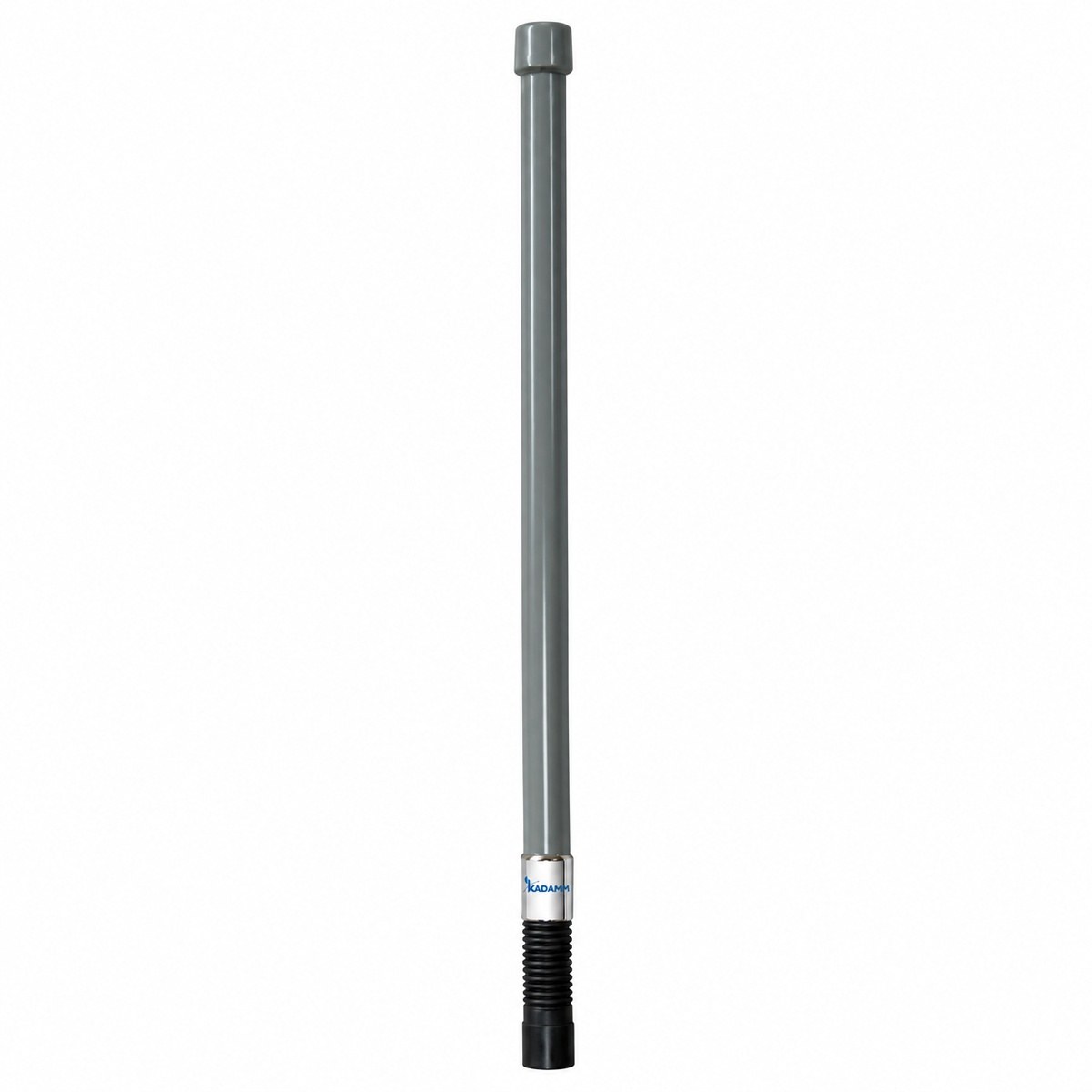

Коротко о KADAMM AC-89003: усиление 3 дБи, разъём типа N. У KADAMM AC-89003 полоса 890–960 МГц, у KADAMM AC-88003 — 885–960 МГц. Полоса KADAMM AC-89003 целиком лежит внутри полосы KADAMM AC-88003.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 0,9 дБ, то есть мощность у горизонта примерно в 1,2 раза выше.
Вертикальный луч у антенны широкий, поэтому она одинаково хорошо обслуживает и ближних, и дальних абонентов, а точность установки по вертикали не критична; дальность при этом определяет прежде всего высота подвеса.
Со стороны фидера: КСВН не более 2,0 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.
Исполнение: размеры 300 мм, масса 0,15 кг. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.
Конструктивные особенности

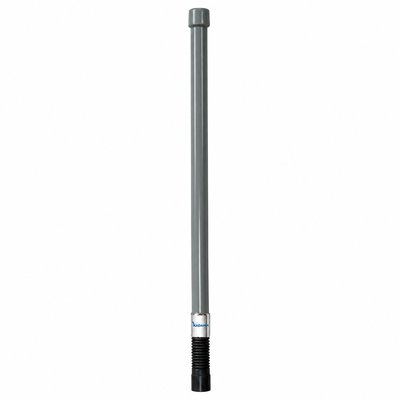

Всенаправленная антенна в радомеПо азимуту — 360°, усиление 3 дБи, по вертикали луч 75°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьГабариты 300 мм, масса 0,15 кг.
Вертикальная поляризация1 порт, вилка N.
Чистый трактКСВН не более 2,0.
Мощность и защитаДо 100 Вт на порт.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
890–960 МГц
Коэффициент усиления, дБи
3
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
75°
Поляризация
Вертикальная
КСВН
≤2,0
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Механические характеристики
Параметр
Значение
Разъёмы
вилка N (IEC 61169-16)
Высота
300 мм
Масса антенны
0,15 кг
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N
Комплект поставки
Антенна KADAMM AC-89003, монтажный комплект.
Где применяется
Где применяют KADAMM AC-89003: ISM/LoRa 915 МГц.
Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 890–960 МГц.
Усиление
3 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса
Дальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 75°) — под мачтой и на больших углах места сигнал слабее. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.
Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.
Подойдёт, когда каналы передачи и приёма находятся внутри 890–960 МГц. Согласование в полосе нормировано полностью (КСВН не более 2,0), поэтому достаточно не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.
По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.
Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.
Данные для монтажа: масса — 0,15 кг. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.
Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
