KADAMM AC-97011 — всенаправленная коллинеарная антенна 970–1080 МГц, 11 дБи

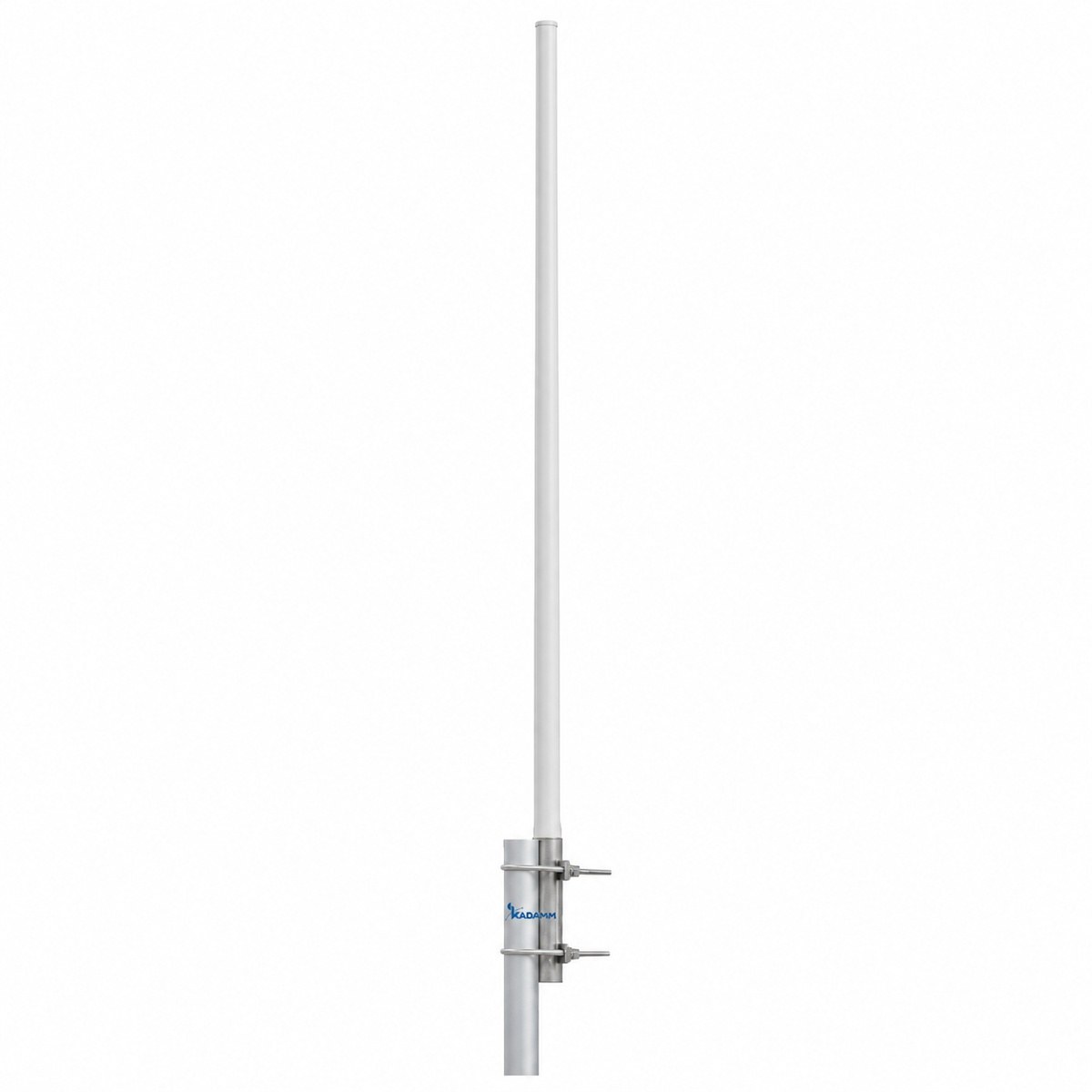

KADAMM AC-97011 — всенаправленная антенна для стационарной установки, полоса 970–1080 МГц. Ключевые цифры: 11 дБи, вертикальный луч 8°, вертикальная поляризация, до 200 Вт.

KADAMM AC-97011
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
970–1080 МГц
Диапазон
11 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
3150 мм
Высота

Что это за серия

Для KADAMM AC-97011 опорные цифры — рабочий диапазон 970–1080 МГц и разъём типа N. Ближайшая модель в линейке — KADAMM AC-97008: у неё усиление 8 дБи, у KADAMM AC-97011 — 11 дБи.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8,8 дБ, то есть мощность у горизонта примерно в 7,7 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (8°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 429 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 200 Вт; разъём 1×N.

Исполнение: размеры 3150 мм, масса 3,3 кг, крепление Ø40–50 мм, ветер до 60 м/с. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 11 дБи и вертикальном луче 8°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты 3150 мм, масса 3,3 кг, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот970–1080 МГц
Мгновенная полоса70 МГц
Коэффициент усиления, дБи11
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость8°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота3150 мм
Масса антенны3,3 кг
Максимальная скорость ветра60 м/с
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-97011, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-97011: радиосети и системы связи, работающие в полосе 970–1080 МГц.

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 970–1080 МГц.
Усиление11 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 3,3 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-97011AC-97008AC-96005AC-95005AC-90008AC-89005
ФотоKADAMM AC-97011KADAMM AC-97008KADAMM AC-96005KADAMM AC-95005KADAMM AC-90008KADAMM AC-89005
Диапазон частот970–1080 МГц970–1080 МГц960–1150 МГц950–1050 МГц900–928 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления11 дБи8 дБи5 дБи5 дБи8 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 8°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Предел дальности задаёт радиогоризонт: в километрах он около 4,12, умноженного на сумму квадратных корней из высот антенн, выраженных в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 970–1080 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: крепление — Ø40–50 мм; масса — 3,3 кг; предельный ветер — 60 м/с. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.
