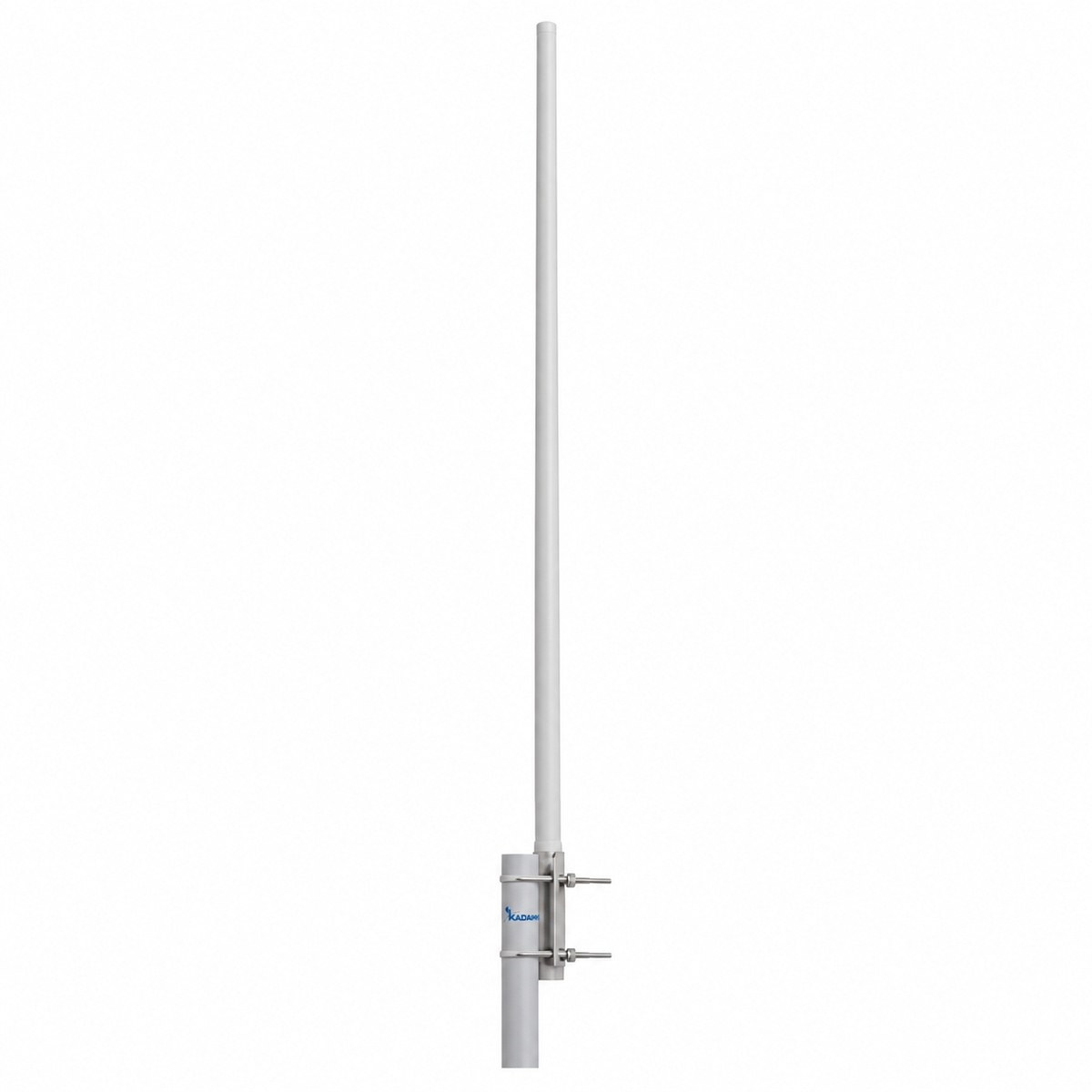

KADAMM AC-97008 — всенаправленная коллинеарная антенна 970–1080 МГц, 8 дБи

KADAMM AC-97008 — всенаправленная антенна для стационарной установки, полоса 970–1080 МГц. Основные данные: усиление 8 дБи; вертикальный луч 18°; поляризация вертикальная; мощность до 200 Вт.

KADAMM AC-97008
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
970–1080 МГц
Диапазон
8 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
2000 мм
Высота

Что это за серия

Коротко о KADAMM AC-97008: коэффициент усиления 8 дБи, разъём N. Ближайшая модель в линейке — KADAMM AC-90008: у неё полоса 900–928 МГц и масса 1,3 кг, у KADAMM AC-97008 — 970–1080 МГц и 3 кг.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,8 дБ, то есть мощность у горизонта примерно в 3,8 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (18°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 189 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Подключение: КСВН не более 1,5, то есть к передатчику возвращается не больше 4 % мощности; волновое сопротивление 50 Ом; на вход — до 200 Вт; разъём 1×N.

Исполнение: размеры 2000 мм, масса 3 кг, крепление Ø40–50 мм, ветер до 60 м/с. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 8 дБи, ширина ДН в вертикальной плоскости 18°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты 2000 мм, масса 3 кг, крепление Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеВетер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот970–1080 МГц
Коэффициент усиления, дБи8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость18°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота2000 мм
Масса антенны3 кг
Максимальная скорость ветра60 м/с
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-97008, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-97008: радиосети и системы связи, работающие в полосе 970–1080 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 970–1080 МГц.
Усиление8 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 3 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-97008AC-97011AC-96005AC-95005AC-90008AC-89005
ФотоKADAMM AC-97008KADAMM AC-97011KADAMM AC-96005KADAMM AC-95005KADAMM AC-90008KADAMM AC-89005
Диапазон частот970–1080 МГц970–1080 МГц960–1150 МГц950–1050 МГц900–928 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления8 дБи11 дБи5 дБи5 дБи8 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 18°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, когда каналы передачи и приёма находятся внутри 970–1080 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Данные для монтажа: крепление — Ø40–50 мм; масса — 3 кг; предельный ветер — 60 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
