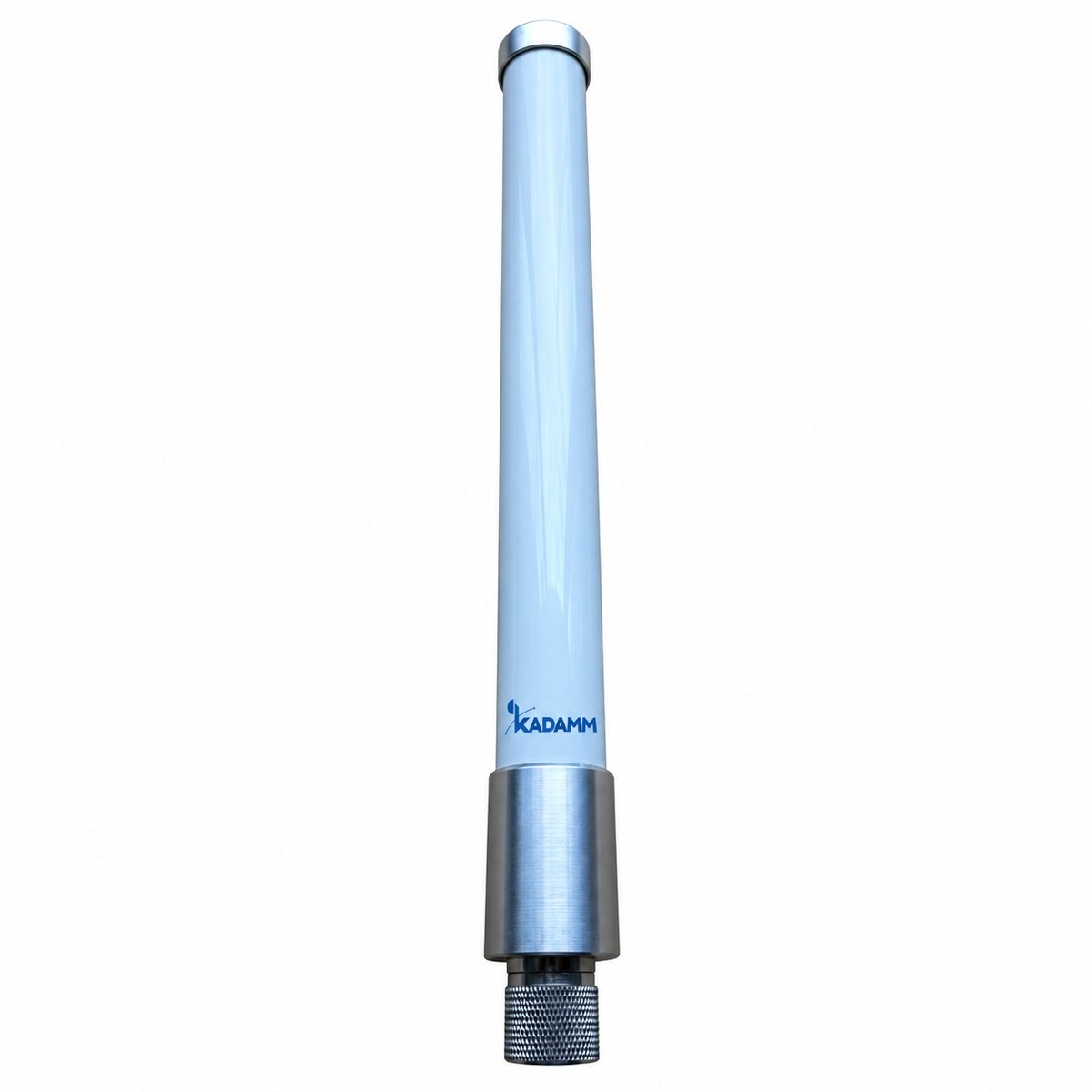

KADAMM AC-96005 — всенаправленная коллинеарная антенна 960–1150 МГц, 5 дБи

KADAMM AC-96005 — всенаправленная антенна для стационарной установки, полоса 960–1250 МГц. Основные данные: усиление 5 дБи; вертикальный луч 35 ± 5°; поляризация вертикальная; мощность до 200 Вт.

KADAMM AC-96005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
960–1250 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
N
Разъёмы

Что это за серия

В карточке 2 исполнения; их параметры — в таблице «Исполнения».

Главное в KADAMM AC-96005 — усиление 5 дБи и разъём N. У KADAMM AC-96005 полоса 960–1250 МГц и масса 0,33 кг, у KADAMM AC-95005 — 950–1050 МГц и 0,26 кг.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (35 ± 5°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 95 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 1,8 — обратно к передатчику уходит не больше 8 % мощности; сопротивление 50 Ом; мощность на вход до 200 Вт; разъём N, вывод снизу.

Исполнение: масса 0,325–0,35 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 5 дБи, ширина ДН в вертикальной плоскости 35°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты Ø29 × (660 ± 5) мм, масса 0,325–0,35 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 1,8.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость35 ± 5°
ПоляризацияВертикальная
КСВН≤1,8
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны0,325–0,35 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Артикулы серии: исполнения

АртикулДиапазон частот, МГцРазъёмДлина / габариты, ммМасса, кг
KADAMM AC-96005960–1150вилка NØ29×(660±5)0,35
KADAMM AC-96005-2960–1250вилка N или розетка N или по заказуØ29×(600±5)0,325

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Диаграммы направленности

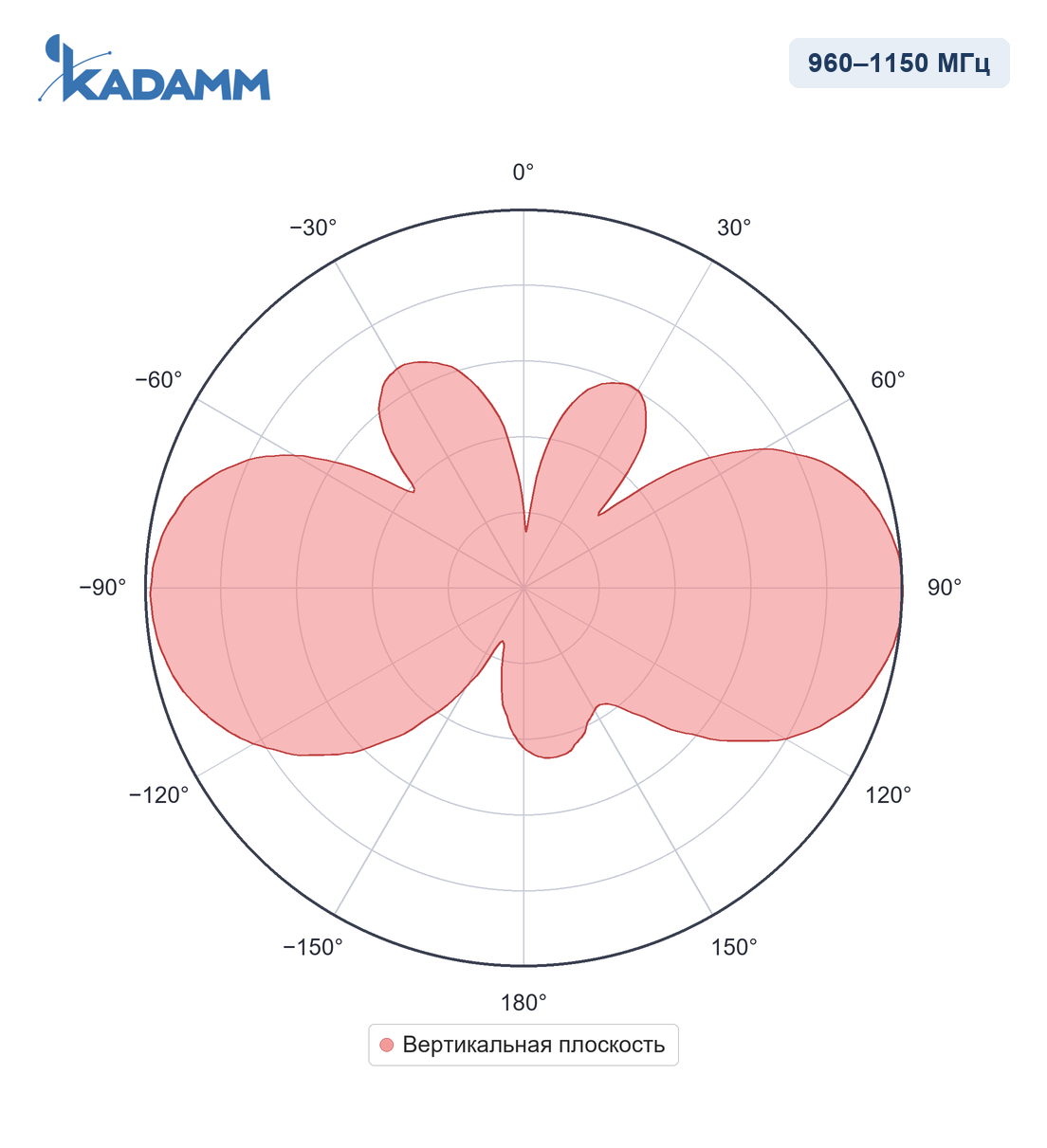

Диаграмма направленности KADAMM AC-96005, 960–1150 МГц, вертикальная плоскость
960–1150 МГц, вертикальная плоскость
вертикальная плоскость

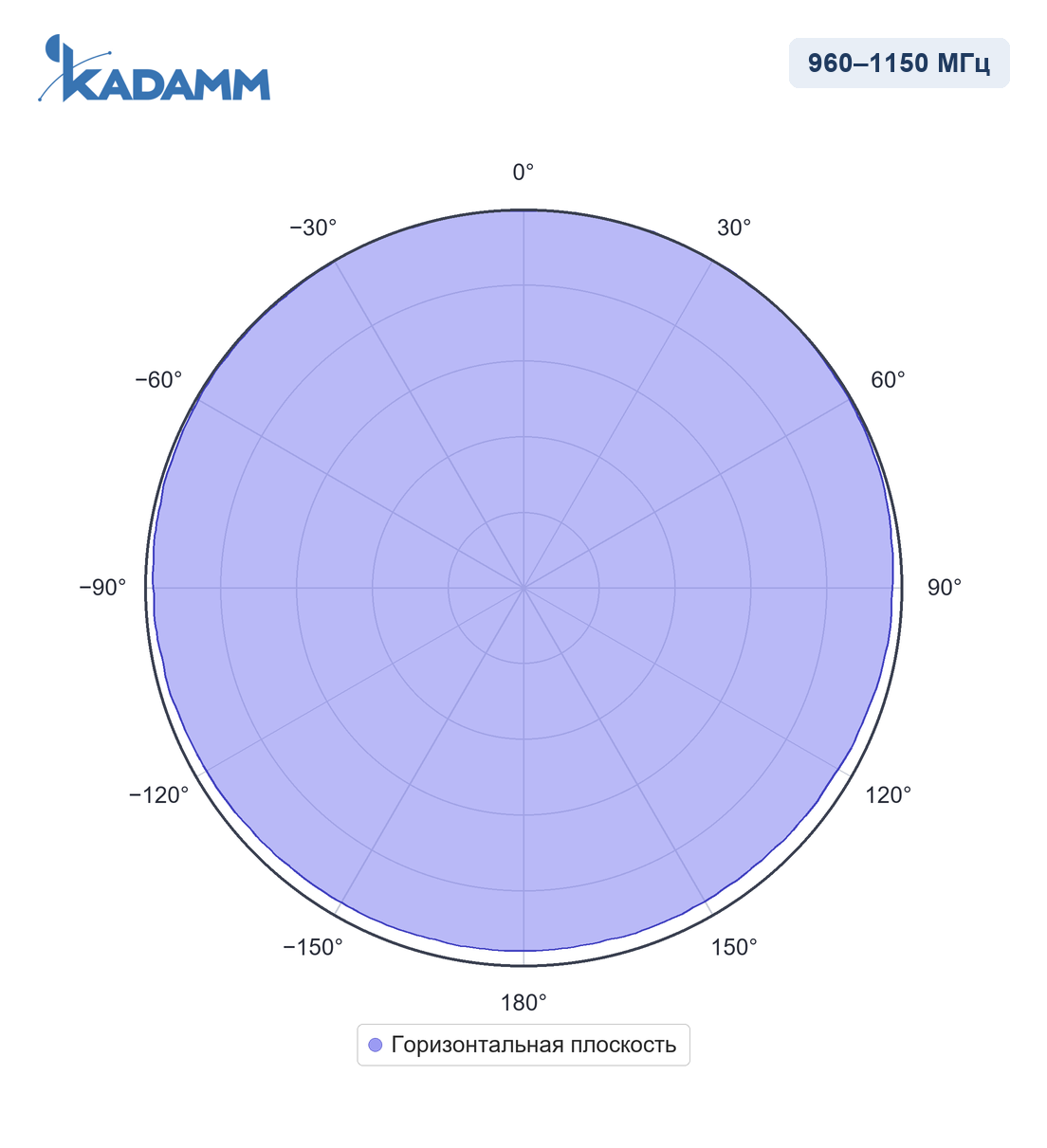

Диаграмма направленности KADAMM AC-96005, 960–1150 МГц, горизонтальная плоскость
960–1150 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-96005 в полосах 960–1150 МГц, вертикальная плоскость, 960–1150 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: по исполнению (см. таблицу «Исполнения»)

Комплект поставки

Антенна KADAMM AC-96005, монтажный комплект.

Где применяется

Где применяют KADAMM AC-96005: GPS L5 / Galileo E5a.

Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 960–1250 МГц.
Усиление5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,325–0,35 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-96005AC-95005AC-97008AC-97011AC-90008AC-89005
ФотоKADAMM AC-96005KADAMM AC-95005KADAMM AC-97008KADAMM AC-97011KADAMM AC-90008KADAMM AC-89005
Диапазон частот960–1150 МГц950–1050 МГц970–1080 МГц970–1080 МГц900–928 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи5 дБи8 дБи11 дБи8 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 35 ± 5°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 960–1250 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,8), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По частотам в полосу антенны попадают: GPS L5 / Galileo E5a. Из перечня частот видно также, требуется ли защита фильтром от мощных передатчиков, соседствующих на площадке.

Разъём антенны — N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Вне помещения разъёмы герметизируют, кабель крепят к опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: масса — 0,325–0,35 кг; предельный ветер — 55 м/с. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-96005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-96005 могут уточняться без уведомления.

Купить KADAMM AC-96005

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-96005 — всенаправленная коллинеарная антенна 960–1150 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.

9 статей

MIMO-антенна для роутера 4G/5G: 2x2 или 4x4, как подключить и проверить

MIMO-антенна ускоряет роутер 4G/5G, только если он действительно принимает два или четыре потока. Разбираем, чем 2×2 отличается от 4×4, как антенна разделяет сигналы, почему кабели должны быть одинаковыми, как проверить…

Диаграмма направленности антенны: ширина луча, КНД и боковые лепестки

Диаграмма направленности показывает, куда антенна отдаёт мощность и откуда принимает. Разбираем, что такое ширина ДН по уровню −3 дБ, как она связана с коэффициентом направленного действия и усилением, что значат…

Антенны РЭБ: как выбрать антенну для защиты объектов от БПЛА

Антенны РЭБ — пассивная часть комплекса противодействия несанкционированным БПЛА: через них передатчики излучают в полосах радиолиний беспилотника. Разбираем, в каких диапазонах работают такие антенны (433 МГц – 5,9…

Комбинированная антенна GPS + 4G (+Wi-Fi) для транспорта: как выбрать

Комбинированная антенна GPS/GSM объединяет в одном корпусе антенну спутниковой навигации и антенну сотовой связи, а часто ещё и Wi-Fi. На крыше автобуса, спецтехники или в шкафу телематики она заменяет две-три отдельные…

Антенна 868 МГц для LoRa и телеметрии: какую выбрать для шлюза и датчика

На частотах около 868 МГц работают сети LoRaWAN, беспроводные счётчики, датчики и системы телеметрии. Передатчики там маломощные, а батарейные датчики должны работать годами, поэтому дальность связи почти целиком решает…

Коллинеарная антенна: как устроена, почему усиление растёт с длиной и как выбрать

Коллинеарная антенна — вертикальный стеклопластиковый штырь, внутри которого несколько полуволновых излучателей включены синфазно. Это главная всенаправленная антенна базовых станций УКВ-радиосвязи, ретрансляторов и…

Измерительные антенны: виды и как выбрать

Измерительная антенна отличается от обычной нормированными характеристиками: усилением или антенным коэффициентом, КСВН, поляризацией. Разбираем виды — эталонные диполи, рупоры, биконические, логопериодические, зонды…

Антенна 4G/5G для роутера и модема: направленная или всенаправленная, MIMO, кабель и подключение

Внешняя антенна для роутера или модема 4G нужна, когда встроенных антенн не хватает: дача, коттедж, склад, стройплощадка, объект за городом. Правильно выбранная антенна поднимает уровень сигнала на 10–20 дБ…

Всенаправленная антенна: 4G, 5G, Wi-Fi и MIMO — как выбрать усиление, диапазон и место установки

Всенаправленная (круговая, omni) антенна излучает и принимает одинаково во все стороны в горизонтальной плоскости. Её ставят в центре зоны обслуживания, когда абоненты вокруг, и там, где направление на корреспондента…

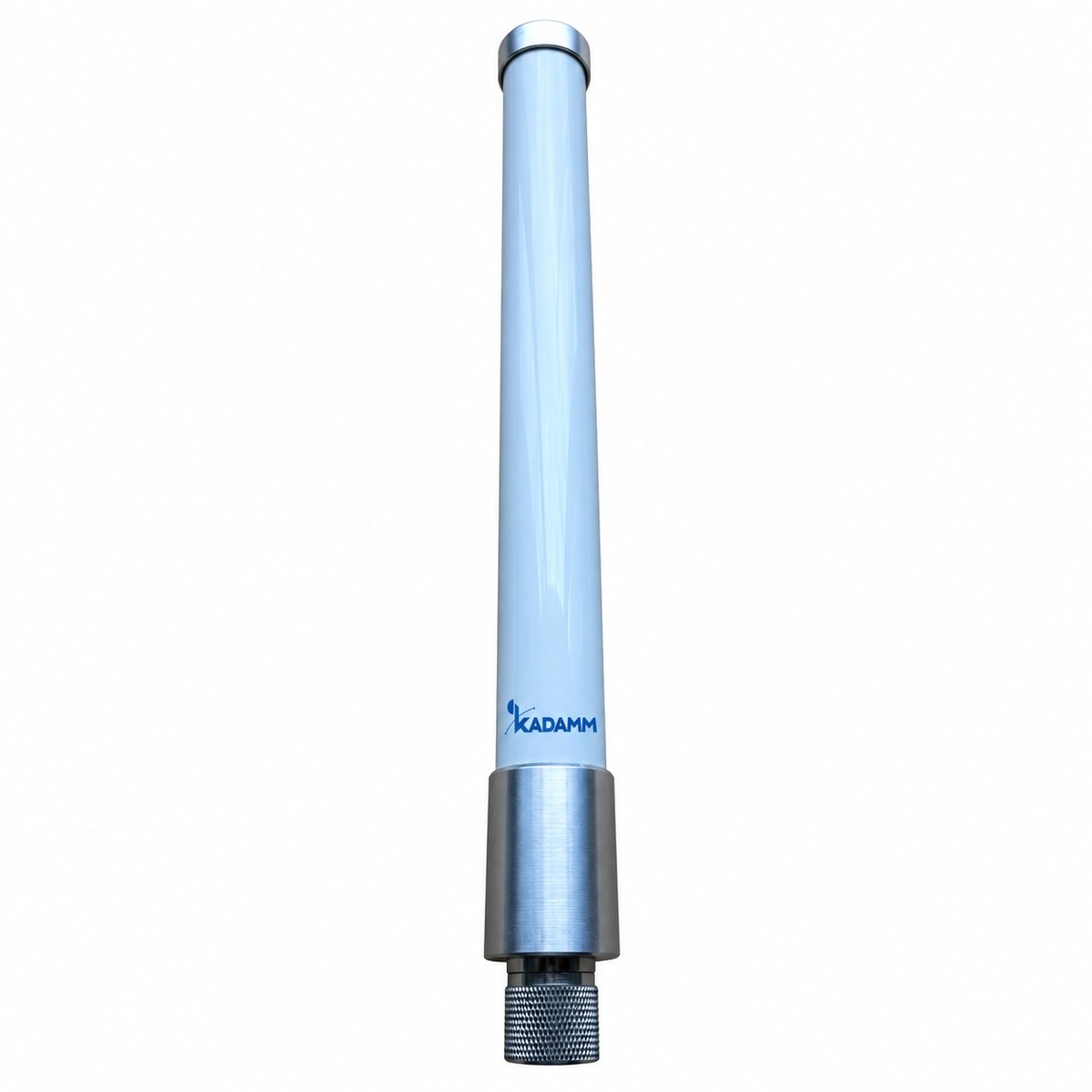

KADAMM AC-96005 — всенаправленная коллинеарная антенна 960–1150 МГц, 5 дБи
