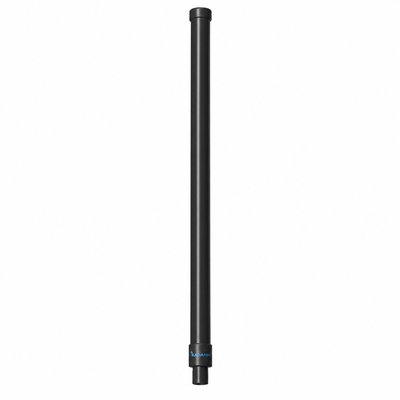

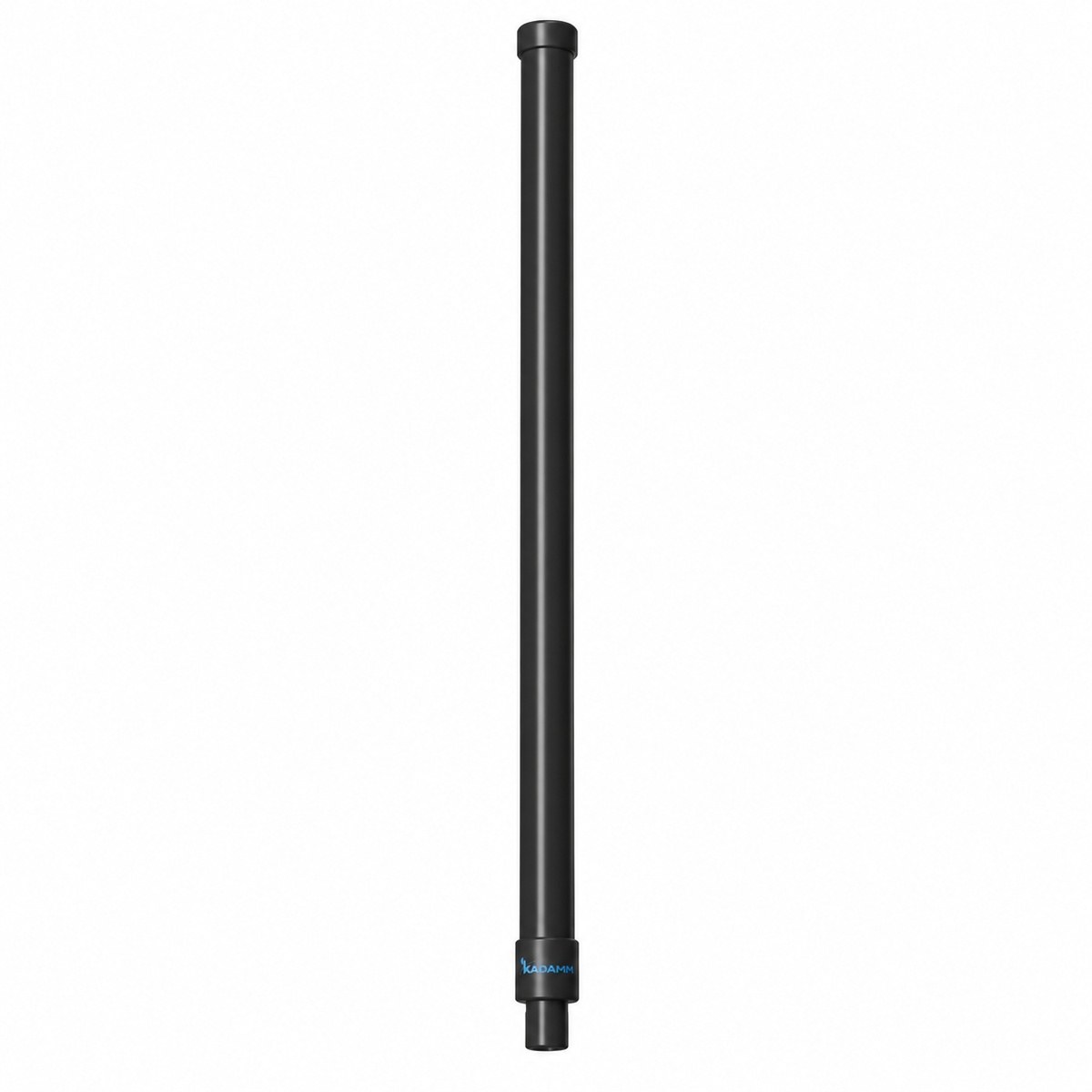

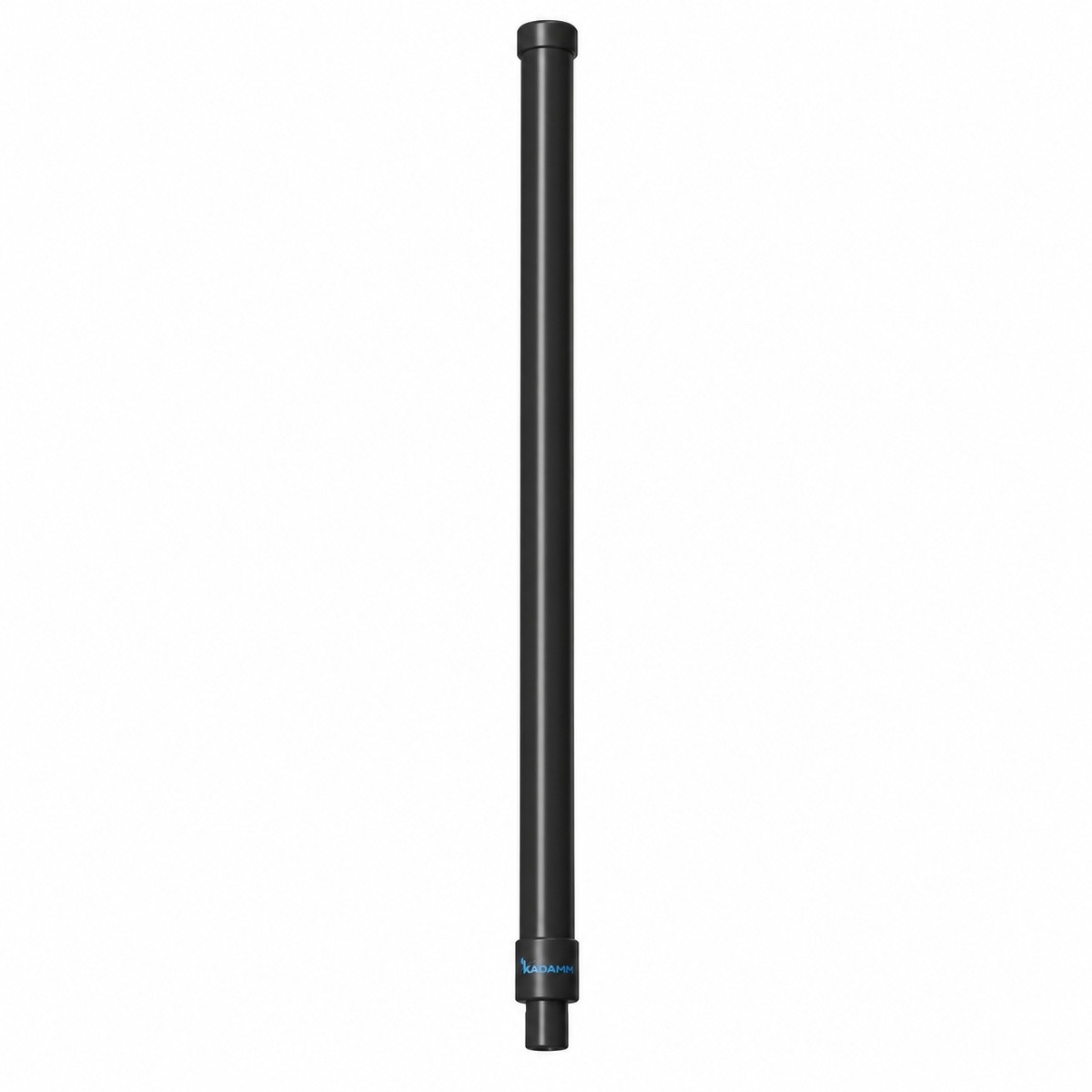

KADAMM AC-95005 — всенаправленная коллинеарная антенна 950–1050 МГц, 5 дБи

KADAMM AC-95005 — всенаправленная антенна для стационарной установки, полоса 950–1050 МГц. Ключевые цифры: 5 дБи, вертикальный луч 40°, вертикальная поляризация, до 200 Вт.

KADAMM AC-95005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
950–1050 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

Для KADAMM AC-95005 опорные цифры — коэффициент усиления 5 дБи и разъём N. У KADAMM AC-95005 полоса 950–1050 МГц и допустимая мощность до 200 Вт, у KADAMM AC-89005 — 890–960 МГц и до 100 Вт.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (40°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 82 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Подключение фидера: при КСВН не более 2 обратно к передатчику отражается не больше 11 % мощности; сопротивление 50 Ом; допустимая мощность на входе до 200 Вт; разъём 1×N выведен снизу.

Исполнение: размеры Ø26 × 600( ± 5) мм, масса 0,26 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+60 °C. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 5 дБи и вертикальном луче 40°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø26 × 600( ± 5) мм, масса 0,26 кг.
Вертикальная поляризация1 порт, 1 × вилка N.
Чистый трактКСВН не более 2.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот950–1050 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость40°
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмы1 × вилка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø26 × 600( ± 5) мм
Масса антенны0,26 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+60 °C

Диаграммы направленности

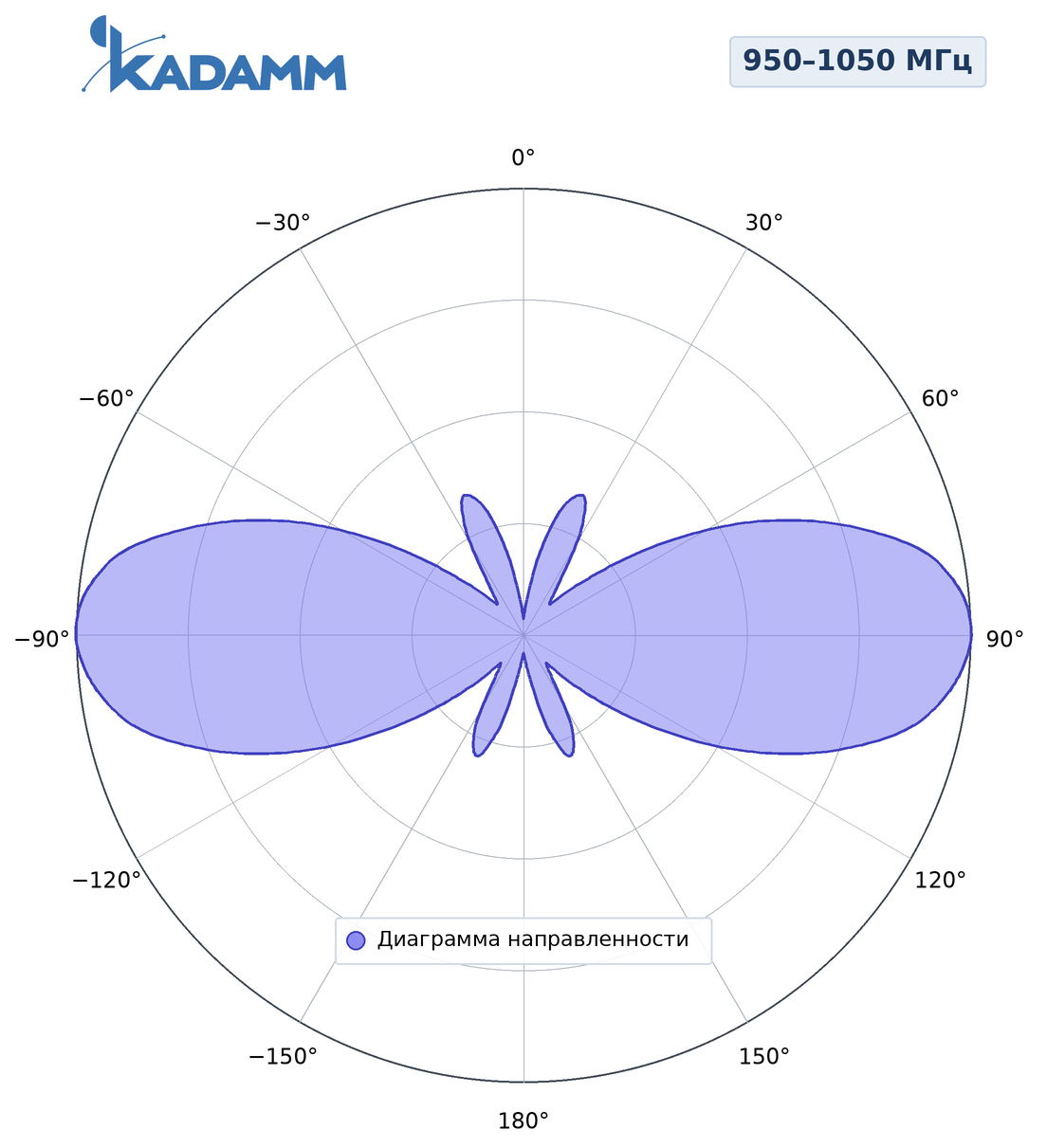

Диаграмма направленности KADAMM AC-95005, 950–1050 МГц
950–1050 МГц

Диаграммы направленности KADAMM AC-95005 в полосах 950–1050 МГц — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: 1 × вилка N

Комплект поставки

Антенна KADAMM AC-95005, монтажный комплект.

Где применяется

Где применяют KADAMM AC-95005: радиосети и системы связи, работающие в полосе 950–1050 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 950–1050 МГц.
Усиление5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,26 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-95005AC-96005AC-97008AC-97011AC-90008AC-89005

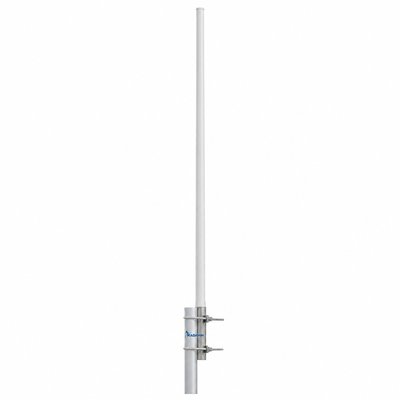

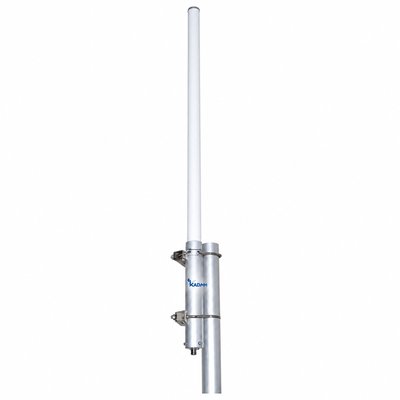

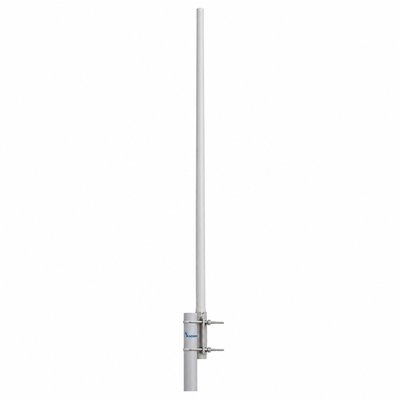

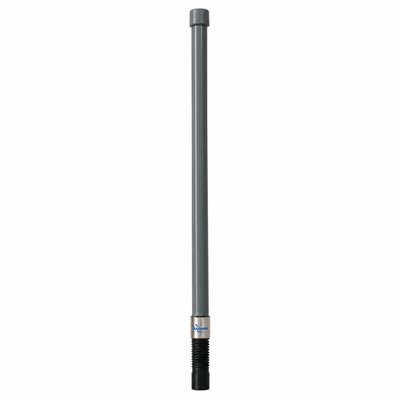

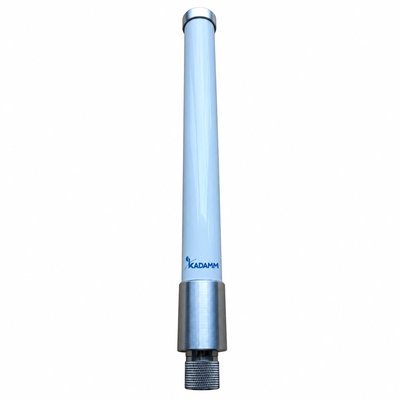

ФотоKADAMM AC-95005KADAMM AC-96005KADAMM AC-97008KADAMM AC-97011KADAMM AC-90008KADAMM AC-89005
Диапазон частот950–1050 МГц960–1150 МГц970–1080 МГц970–1080 МГц900–928 МГц890–960 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи5 дБи8 дБи11 дБи8 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 40°) и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 950–1050 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: масса — 0,26 кг; предельный ветер — 55 м/с. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-95005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-95005 могут уточняться без уведомления.

Купить KADAMM AC-95005

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-95005 — всенаправленная коллинеарная антенна 950–1050 МГц, 5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
