Главное в KADAMM AC-90008 — коэффициент усиления 8 дБи и разъём N. Ближайшая модель в линейке — KADAMM AC-88008: у неё полоса 885–960 МГц и масса 3 кг, у KADAMM AC-90008 — 900–928 МГц и 1,3 кг. Полоса KADAMM AC-90008 целиком лежит внутри полосы KADAMM AC-88008.
По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 5,8 дБ, то есть мощность у горизонта примерно в 3,8 раза выше.
Обратная сторона высокого усиления — узкий вертикальный луч (16°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 213 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.
Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N. По постоянному току излучатель соединён с землёй, так что статика уходит на опору, минуя вход радиостанции.
Исполнение: размеры 1200 мм, масса 1,3 кг. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.
Конструктивные особенности

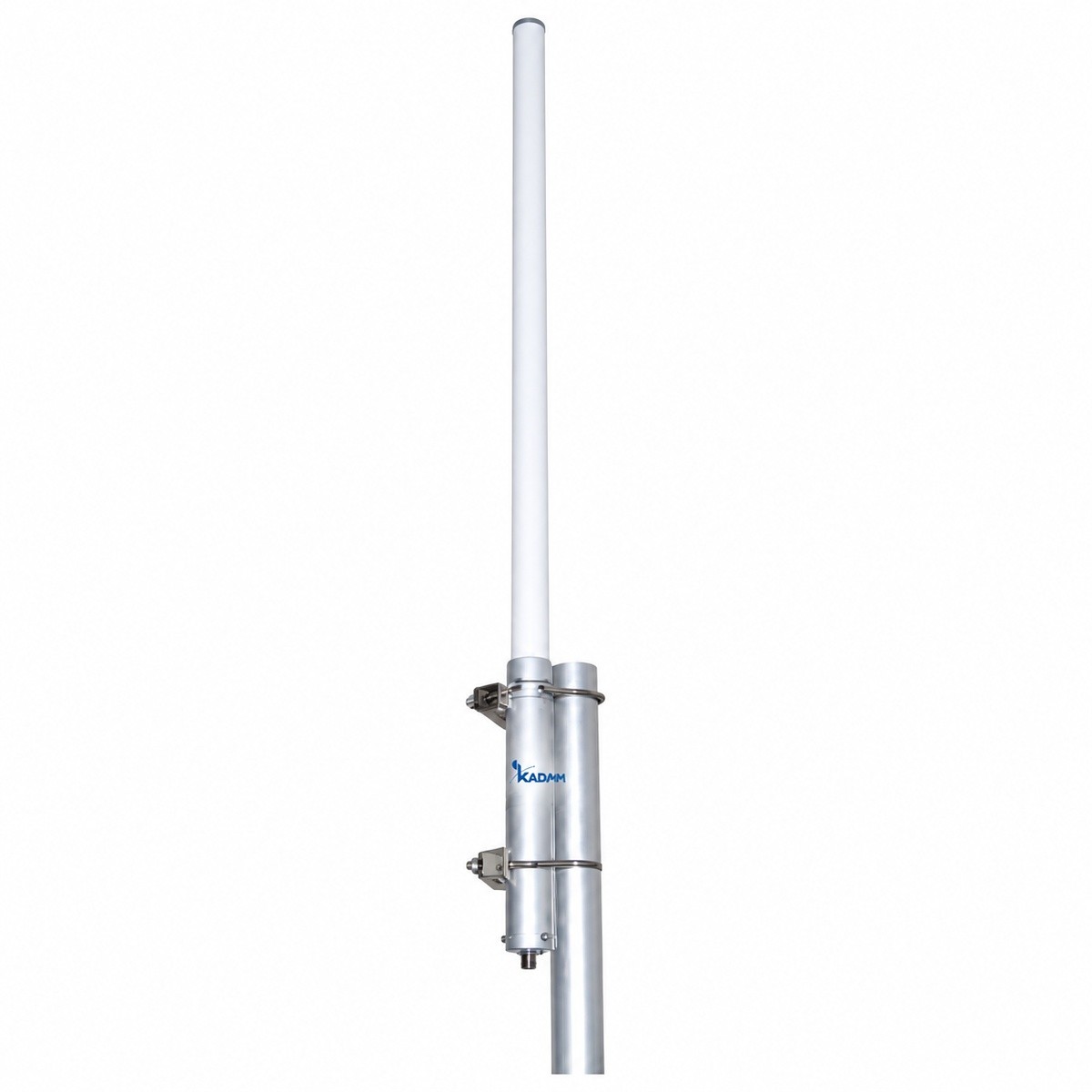

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 8 дБи и вертикальном луче 16°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты 1200 мм, масса 1,3 кг.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт, заземление по постоянному току.
Технические характеристики
Электрические характеристики
Параметр
Значение
Диапазон частот
900–928 МГц
Коэффициент усиления, дБи
8
Ширина ДН по уровню −3 дБ, горизонтальная плоскость
360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость
16°
Поляризация
Вертикальная
КСВН
≤1,5
Входное сопротивление
50 Ом
Максимальная мощность на порт
100 Вт
Грозозащита
Заземление по постоянному току
Механические характеристики
Параметр
Значение
Разъёмы
розетка N (IEC 61169-16)
Высота
1200 мм
Масса антенны
1,3 кг
Стандарты и протоколы
✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N
Комплект поставки
Антенна KADAMM AC-90008, монтажный комплект.
Где применяется
Где применяют KADAMM AC-90008: ISM/LoRa 915 МГц.
Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.
Как подобрать под объект
Параметр выбора
Что учесть
Полоса
Все частоты сети — внутри 900–928 МГц.
Усиление
8 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвеса
Главный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 16°) становится уже, и вблизи опоры и на больших углах места уровень падает. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.
Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.
Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.
Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.
Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 900–928 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: ISM/LoRa 915 МГц. Список частот заодно покажет, нужен ли фильтр от соседних мощных передатчиков на той же площадке.
У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.
Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.
Данные для монтажа: масса — 1,3 кг. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.
Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
Поставка и сервис
Поставка
Доставка по всей России
Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы
Документация
Техническое описание
Состав документации уточняйте у менеджера
Техподдержка
Консультация по подбору
Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Артикул для заказа — KADAMM AC-90008, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-90008 могут уточняться без уведомления.
