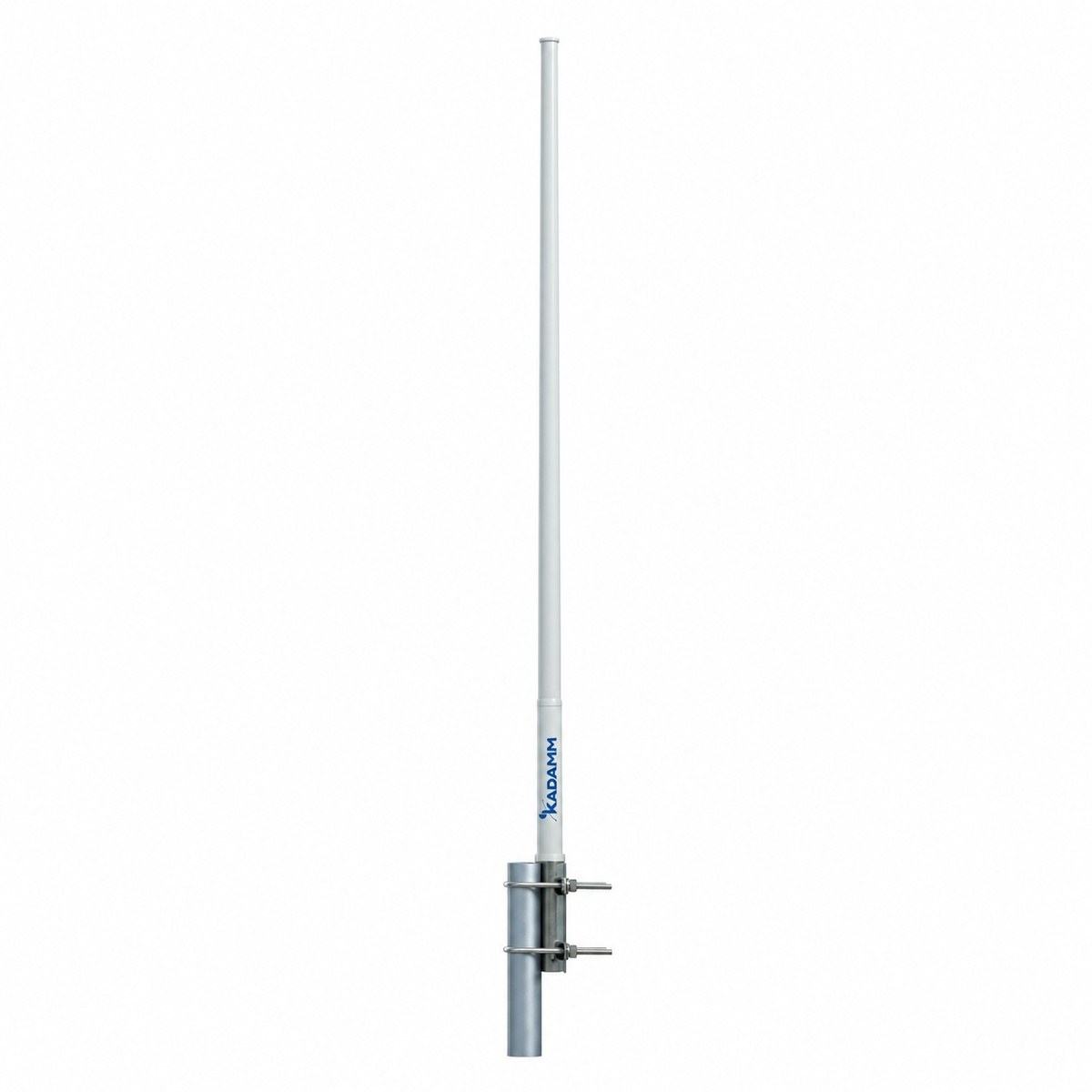

KADAMM AC-59012 — всенаправленная коллинеарная антенна 590–700 МГц, 12 дБи

Всенаправленная коллинеарная антенна в стеклопластиковом радоме для базовых станций и репитеров ДМВ-диапазона и LTE 600 с вертикальной поляризацией: 590–700 МГц, 1 порт.

KADAMM AC-59012
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
590–700 МГц
Диапазон
12 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
4700 мм
Высота

Что это за серия

KADAMM AC-59012 — всенаправленная антенна для стационарной установки, полоса 590–700 МГц. Ключевые цифры: 12 дБи, вертикальный луч 7°, вертикальная поляризация, до 100 Вт.

Главное в KADAMM AC-59012 — разъём N. Ближайшая модель в линейке — KADAMM AC-58008: у неё усиление 7,8 дБи и полоса 580–690 МГц, у KADAMM AC-59012 — 12 дБи и 590–700 МГц.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 9,8 дБ, то есть мощность у горизонта примерно в 9,7 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (7°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 490 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.

Исполнение: размеры 4700 мм, масса 4 кг, крепление Ø40–50 мм. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Конструктивные особенности

Всенаправленная антенна в радомеПо азимуту — 360°, усиление 12 дБи, по вертикали луч 7°; излучатели закрыты стеклопластиковым радомом от осадков и наледи.
КомпактностьДлина 4700 мм, вес 4 кг, под трубу Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N или по заказу.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот590–700 МГц
Коэффициент усиления, дБи12
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N или по заказу (IEC 61169-16)
Высота4700 мм
Масса антенны4 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N или по заказу

Комплект поставки

Антенна KADAMM AC-59012, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-59012: радиосети и системы связи, работающие в полосе 590–700 МГц.

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 590–700 МГц.
Усиление12 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 4 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-59012AC-58008AC-58003AC-61007AC-61010AH-61015

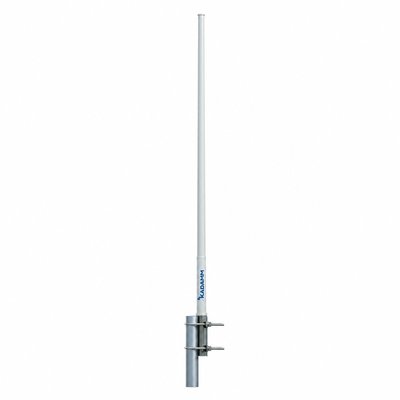

ФотоKADAMM AC-59012KADAMM AC-58008KADAMM AC-58003KADAMM AC-61007KADAMM AC-61010KADAMM AH-61015
Диапазон частот590–700 МГц580–690 МГц580–700 МГц617–960 / 1710–2700 МГц617–2700 МГц617–960 / 1400–2700 / 3300–6000 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления12 дБи7,8 дБи3 дБи7 дБи10 дБи3 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннаантенна 4G/5G для роутера и модема
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 7°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

На практике расстояние меньше из-за рельефа, леса и застройки; энергетический расчёт ведут по мощности, усилениям антенн, потерям в фидере и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 590–700 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: крепление — Ø40–50 мм; масса — 4 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.
