Антенна для крыши транспорта и шкафов связи: 4G/5G MIMO 4×4 698–3800 МГц и Wi-Fi MIMO 2×2 2,4 / 5 ГГц, 4 дБи, корпус 189 × 182 × 85 мм, 6 кабелей LMR100, SMA, IP67.
Антенна КАДАММ 5G4W2-4 объединяет четыре антенны 4G/5G для роутеров с MIMO 4×4 и две антенны Wi-Fi. Сотовые каналы перекрывают 698–960, 1710–2690 и 2900–3800 МГц, каналы Wi-Fi — 2400–2483,5 и 4900–5925 МГц. С ГНСС в том же корпусе — KADAMM GNSS-L125-5G4W2-4.
Коэффициент усиления 4 дБи типично в обоих каналах, КСВН менее 3,0 (4G/5G) и менее 2,5 (Wi-Fi). Шесть выводов — кабель LMR100 с вилкой SMA. Корпус PC/ABS 189 × 182 × 85 мм, шпилька M27×2, IP67, −40…+85 °C.
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 / 2900–3800 МГц |
| Число портов (MIMO) | 4 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5925 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | 6 × LMR100 (4 4G/5G, 2 Wi-Fi); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM 5G4W2-4 работает в полосах 698–960 / 1710–2690 / 2900–3800 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Общественный транспорт с 5G-роутером и Wi-Fi для пассажиров, спецтехника, мобильные пункты связи, уличные шкафы с роутерами 5G MIMO 4×4 и точкой доступа Wi-Fi.

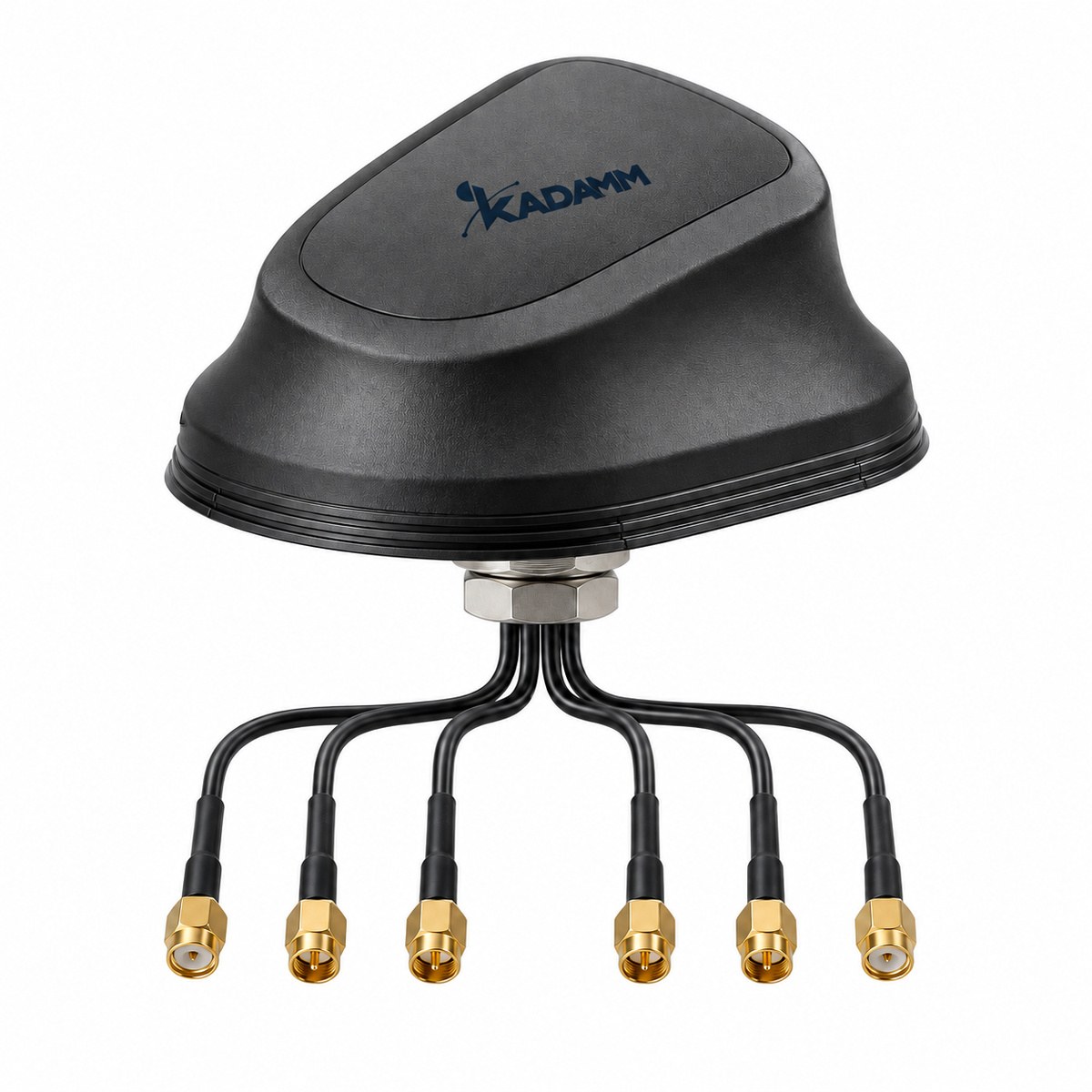

Антенна КАДАММ 5G4W2-4 с шестью кабелями и гайкой; длина кабелей — уточняйте у менеджера.
| Параметр | 5G4W2-4 | AC-2512 | AC-2510 | AC-2508 | AC-2506 | AC-2505 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–3800 МГц + Wi-Fi | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц | 2500–2700 МГц |
| Поляризация | линейная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 4 дБи | 12 дБи | 10 дБи | 8 дБи | 6 дБи | 5 дБи |
| Тип | антенна 4G/5G MIMO 4×4 + Wi-Fi MIMO | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM 5G4W2-4 покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM 5G4W2-4 — SMA, вилка (другие — по заказу); поляризация — линейная.
У KADAMM 5G4W2-4 крепление: шпилька M27×2 с гайкой.
У KADAMM 5G4W2-4: диапазоны 698–3800 МГц + Wi-Fi, усиление 4 дБи, поляризация линейная, тип антенна 4G/5G MIMO 4×4 + Wi-Fi MIMO. У KADAMM AC-2512: диапазоны 2500–2700 МГц, усиление 12 дБи, поляризация вертикальная, тип всенаправленная коллинеарная антенна.
Добавлены два порта Wi-Fi 2,4 / 5 ГГц; верхняя полоса 4G/5G — до 3800 МГц (у 5G4-4 есть ещё 4400–5000 МГц).
Артикул для заказа — KADAMM 5G4W2-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM 5G4W2-4 могут уточняться без уведомления.
Поставляем KADAMM 5G4W2-4 — антенна 4G/5G MIMO 4×4 + Wi-Fi MIMO 2×2, 4 дБи, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
