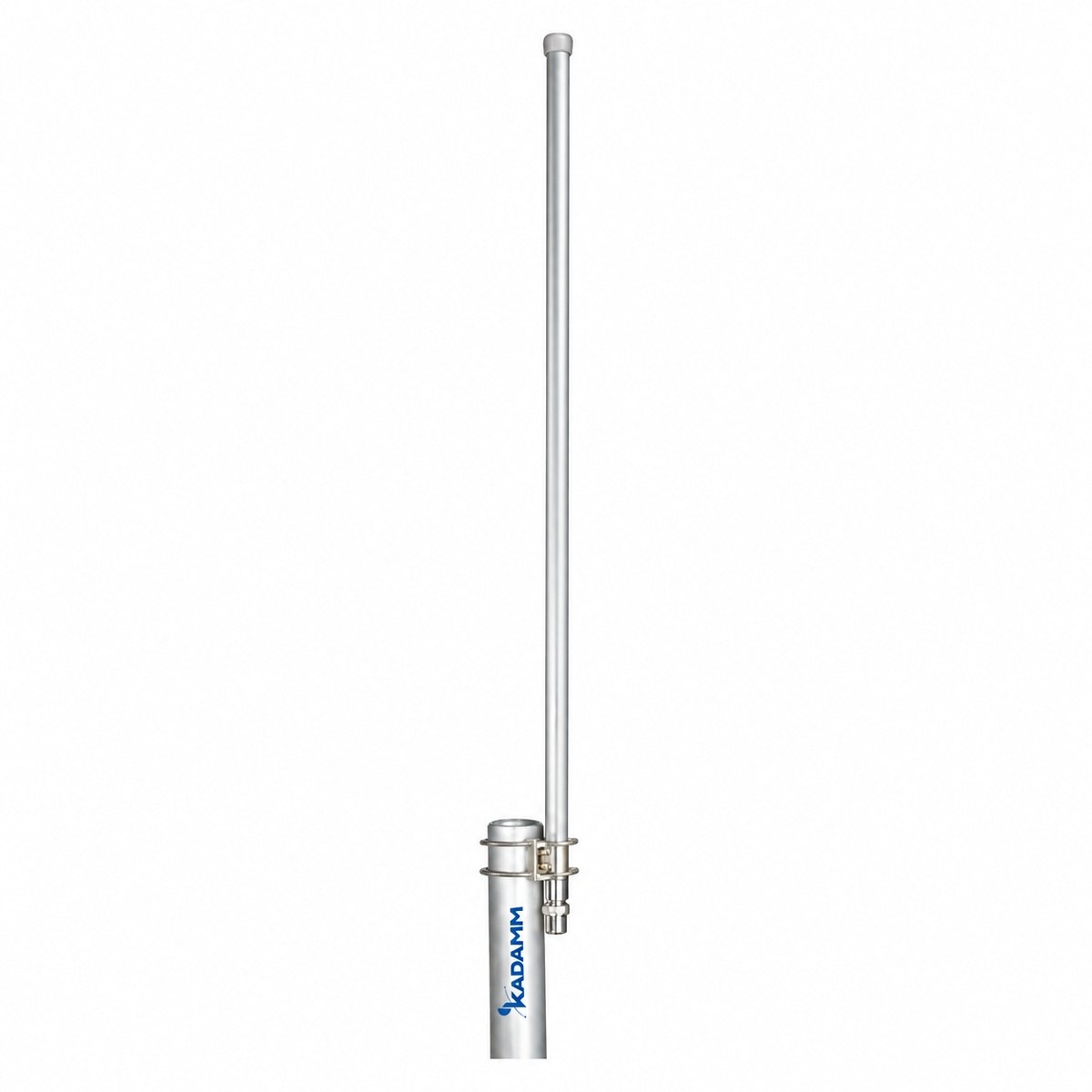

KADAMM AC-50005 — всенаправленная коллинеарная антенна 500–590 МГц, 5 дБи

KADAMM AC-50005 — всенаправленная антенна для стационарной установки, полоса 500–590 МГц. Ключевые цифры: 5 дБи, вертикальный луч 28°, вертикальная поляризация, до 100 Вт.

KADAMM AC-50005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
500–590 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
1200 мм
Высота

Что это за серия

Основные параметры KADAMM AC-50005: рабочий диапазон 500–590 МГц, разъём N. Ближайшая модель в линейке — KADAMM AC-45008: у неё усиление 8 дБи, у KADAMM AC-50005 — 5 дБи.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (28°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 120 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.

Конструкция: длина 1200 мм, масса 0,41 кг, крепление на трубу Ø40–50 мм. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 5 дБи, ширина ДН в вертикальной плоскости 28°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьДлина 1200 мм, вес 0,41 кг, под трубу Ø40–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот500–590 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость28°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Высота1200 мм
Масса антенны0,41 кг
Крепление на трубуØ40–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-50005, монтажный комплект на трубу Ø40–50 мм.

Где применяется

Где применяют KADAMM AC-50005: радиосети и системы связи, работающие в полосе 500–590 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 500–590 МГц.
Усиление5 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø40–50 мм; масса 0,41 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-50005AC-45010AC-45008AC-45003AC-58003AC-58008

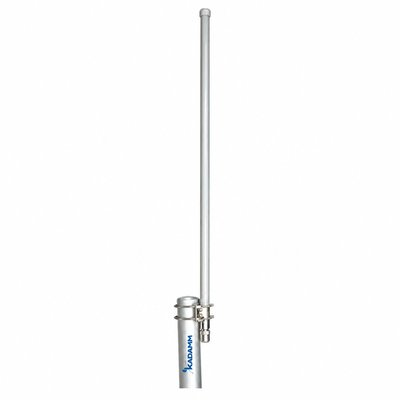

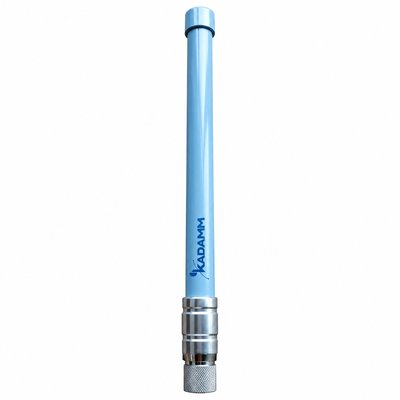

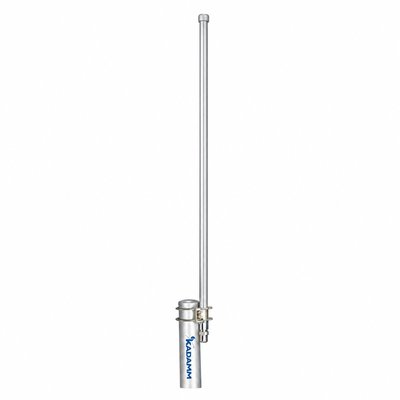

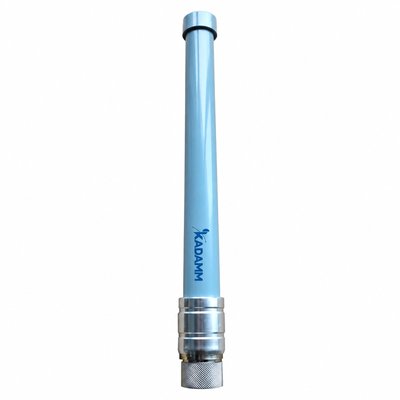

ФотоKADAMM AC-50005KADAMM AC-45010KADAMM AC-45008KADAMM AC-45003KADAMM AC-58003KADAMM AC-58008
Диапазон частот500–590 МГц480–590 МГц480–590 МГц480–580 МГц580–700 МГц580–690 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи10,2 дБи8 дБи3 дБи3 дБи7,8 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Больше усиление — дальше по горизонту, однако вертикальный луч (здесь 28°) становится уже, и вблизи опоры и на больших углах места уровень падает. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Да, при условии что и передача, и приём сети укладываются в 500–590 МГц. Согласование (КСВН не более 1,5) выдерживается во всей полосе; единственное условие — каналы не у самого края диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Для монтажа: труба Ø40–50 мм, масса антенны 0,41 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-50005, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-50005 могут уточняться без уведомления.
