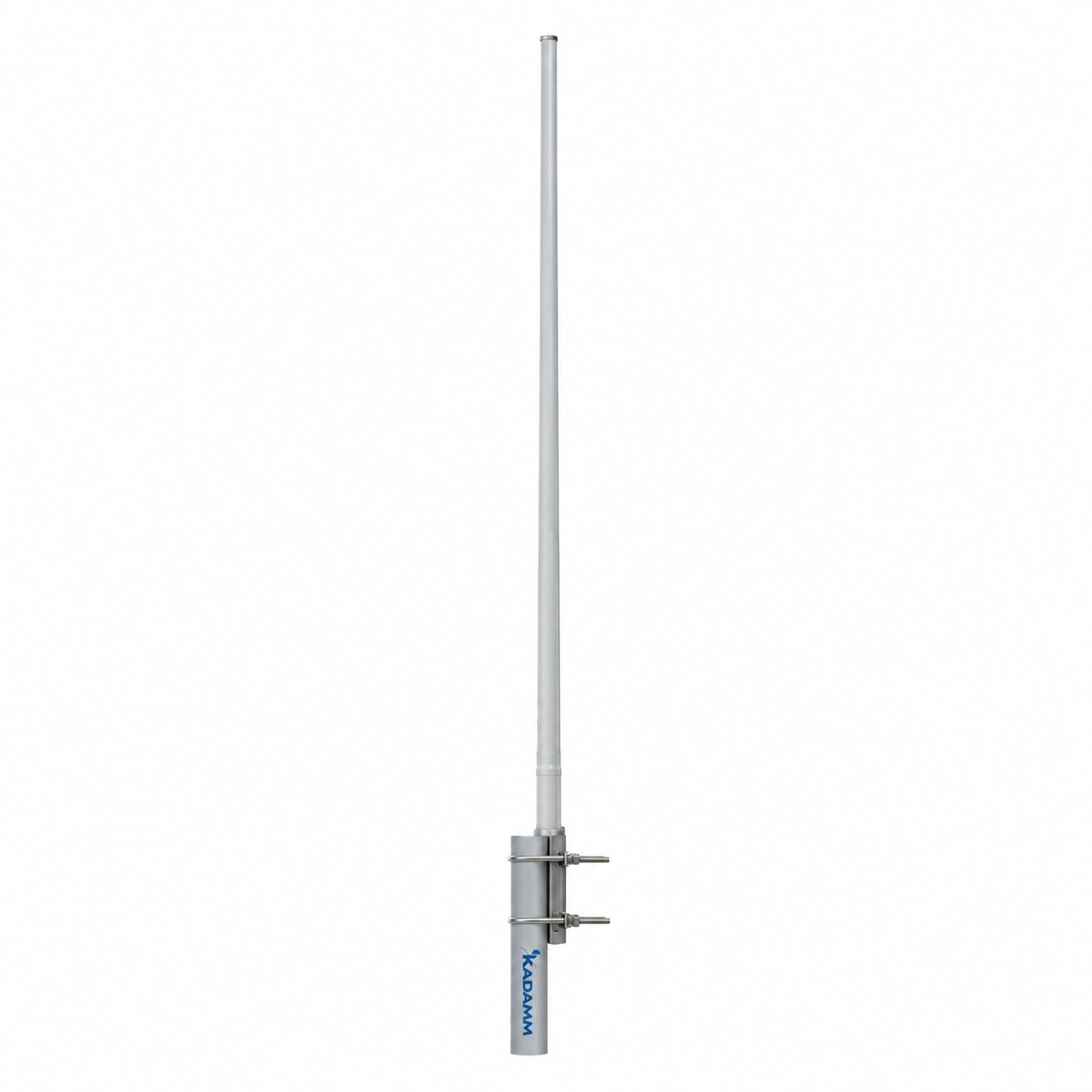

KADAMM AC-60006-2 — всенаправленная коллинеарная антенна 600–690 МГц, 6 дБи

Код: 4934563
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AC-60006-2 — всенаправленная коллинеарная антенна 600–690 МГц, 6 дБи

KADAMM AC-60006-2 — всенаправленная антенна для стационарной установки, полоса 600–690 МГц. Ключевые цифры: 6 дБи, вертикальный луч 28°, вертикальная поляризация, до 100 Вт.

KADAMM AC-60006-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
600–690 МГц
Диапазон
6 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

Главное в KADAMM AC-60006-2 — разъём N. Ближайшая модель в линейке — KADAMM AC-800105: у неё усиление 10,5 дБи и полоса 806–960 МГц, у KADAMM AC-60006-2 — 6 дБи и 600–690 МГц.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 3,9 дБ, то есть мощность у горизонта примерно в 2,4 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (28°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 120 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 100 Вт; разъём 1×N.

Исполнение: размеры Ø20 × 880 мм, масса 0,6 кг, крепление Ø30–50 мм. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 6 дБи и вертикальном луче 28°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø20 × 880 мм, масса 0,6 кг, крепление Ø30–50 мм.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот600–690 МГц
Коэффициент усиления, дБи6
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость28°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Размеры (В × Ш × Г)Ø20 × 880 мм
Масса антенны0,6 кг
Крепление на трубуØ30–50 мм

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-60006-2, монтажный комплект на трубу Ø30–50 мм.

Где применяется

Где применяют KADAMM AC-60006-2: радиосети и системы связи, работающие в полосе 600–690 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 600–690 МГц.
Усиление6 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø30–50 мм; масса 0,6 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-60006-2AOW5158-10AC-800105AC-820105AC-35005-2AC-97011

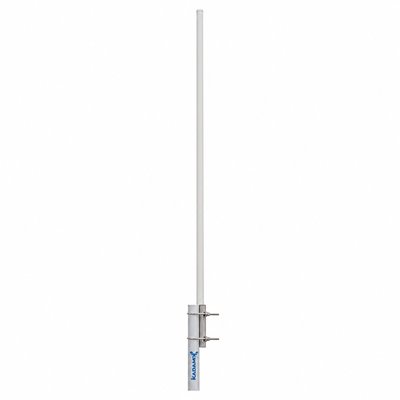

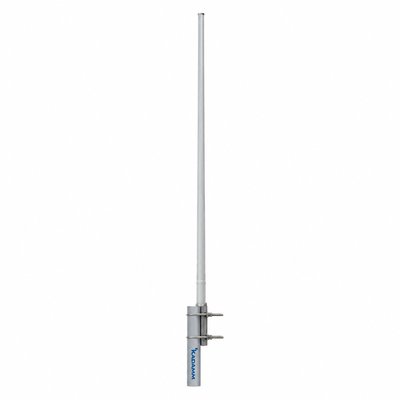

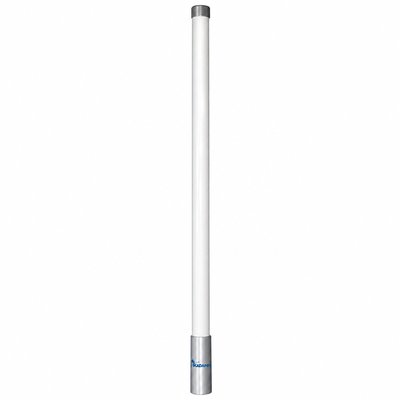

ФотоKADAMM AC-60006-2KADAMM AOW5158-10KADAMM AC-800105KADAMM AC-820105KADAMM AC-35005-2KADAMM AC-97011
Диапазон частот600–690 МГц5150–5850 МГц806–866 МГц821–894 МГц350–370 / 806–866 МГц970–1080 МГц
Поляризациявертикальная—вертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°—360°360°360°360°
Коэффициент усиления6 дБи10 дБи10,5 дБи10,5 дБи5 дБи11 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная антенна Wi-Fi в стеклопластиковом радомевсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 28°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 600–690 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 1,5), поэтому важно только не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракт лучше не включать: каждый вносит потери и добавляет ещё одно место, где со временем ухудшается контакт и растёт интермодуляция. При другом разъёме у радиостанции ставят кабельную сборку с подходящими разъёмами на обоих концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. На улице соединения герметизируют, кабель закрепляют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: крепление — Ø30–50 мм; масса — 0,6 кг. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Азимут и высоту установки не подбирают на месте: их берут из проекта, по которому считали покрытие.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. Смонтированную линию проверяют по КСВН, а результат вносят в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-60006-2, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-60006-2 могут уточняться без уведомления.
