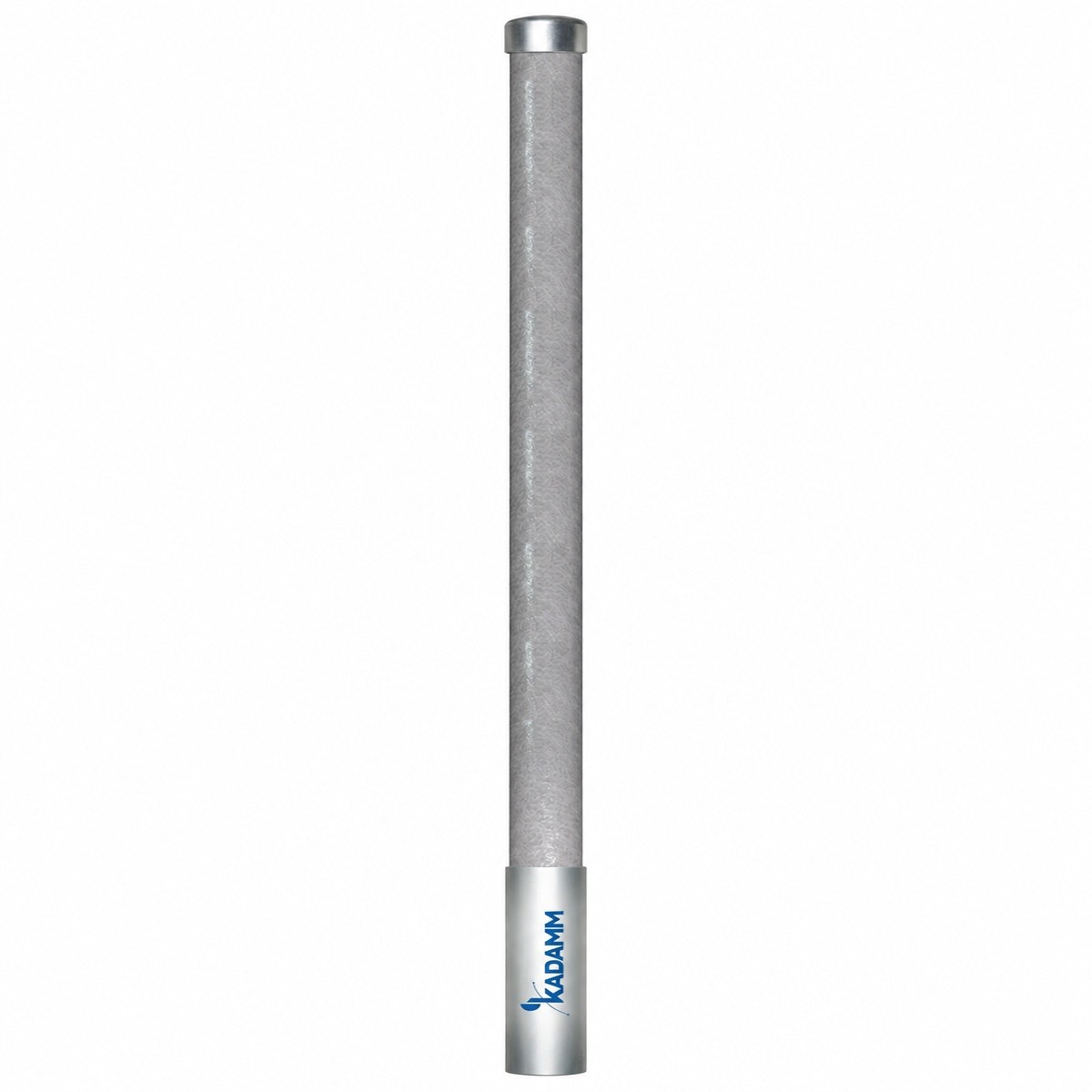

KADAMM AC-35005-2 — всенаправленная коллинеарная антенна 350–370 / 806–866 МГц, 5 дБи

KADAMM AC-35005-2 — всенаправленная антенна для стационарной установки, полоса 350–370 / 806–866 МГц. Основные данные: усиление 5 дБи; вертикальный луч 36 ± 5°; поляризация вертикальная; мощность до 100 Вт.

KADAMM AC-35005-2
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
350–370 / 806–866 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

Основной параметр KADAMM AC-35005-2 — разъём N. Рядом в линейке — KADAMM AC-60006-2. У неё полоса 600–690 МГц и усиление 6 дБи, у KADAMM AC-35005-2 — 350–866 МГц и 5 дБи. Полоса KADAMM AC-60006-2 целиком входит в полосу KADAMM AC-35005-2.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (36 ± 5°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 92 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Фидерная сторона: КСВН не выше 2, то есть к передатчику возвращается не более 11 % мощности; волновое сопротивление 50 Ом; входная мощность до 100 Вт; разъём 1×N с выводом снизу.

Исполнение: размеры Ø54 × (2785 ± 10) мм, масса 3,1 кг, ветер до 60 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 5 дБи и вертикальном луче 36°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø54 × (2785 ± 10) мм, масса 3,1 кг.
Вертикальная поляризация1 порт, розетка N.
Чистый трактКСВН не более 2.
Мощность и защитаДо 100 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 60 м/с.

Технические характеристики

Электрические характеристики

Параметр350–370 МГц806–866 МГц
Диапазон частот350–370 / 806–866 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость36 ± 5°
ПоляризацияВертикальная
КСВН≤2
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмырозетка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø54 × (2785 ± 10) мм
Размеры упаковки2910 × 110 × 130 мм
Масса антенны3,1 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Диаграммы направленности

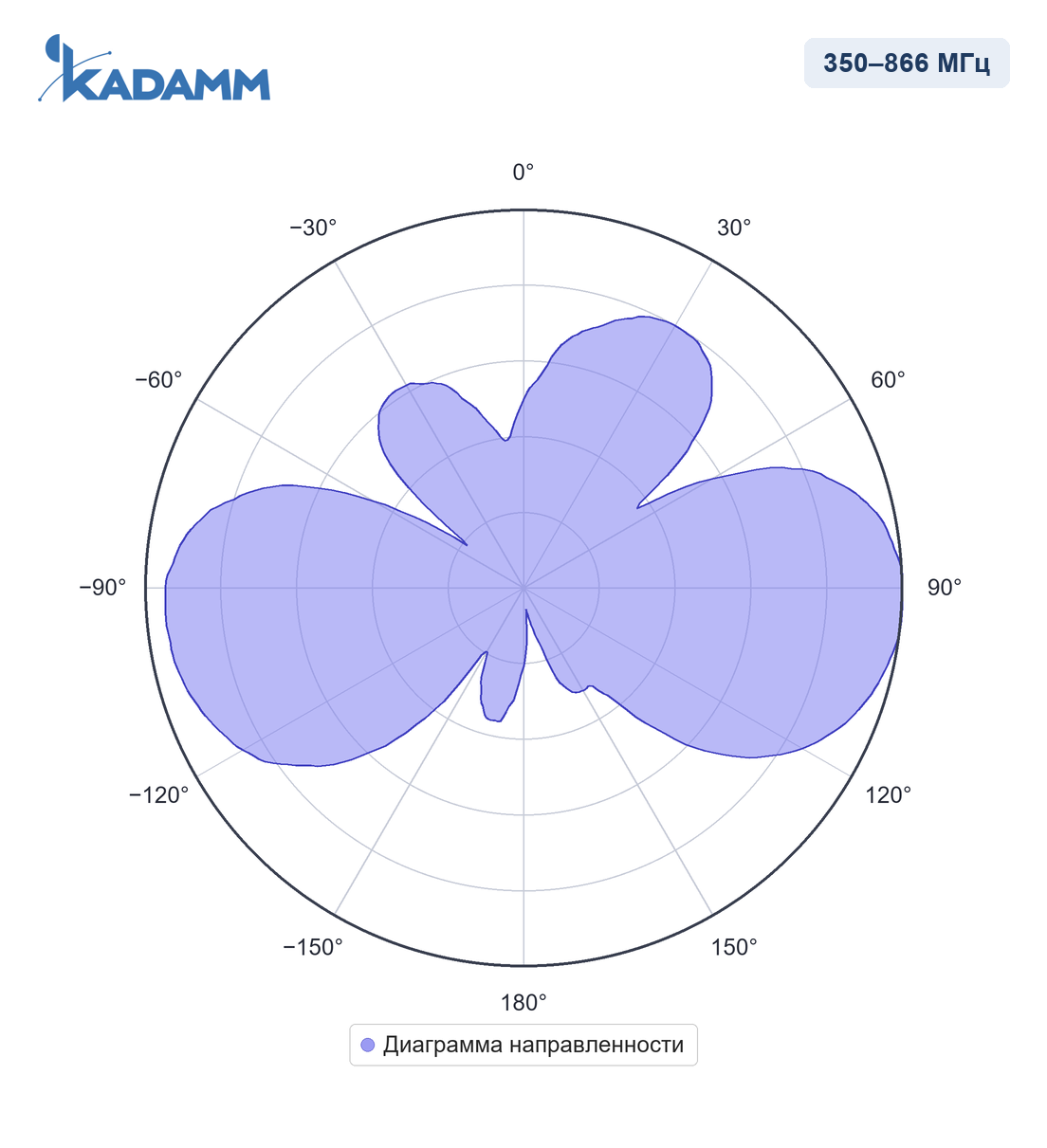

Диаграмма направленности KADAMM AC-35005-2, 350–370 МГц
350–370 МГц

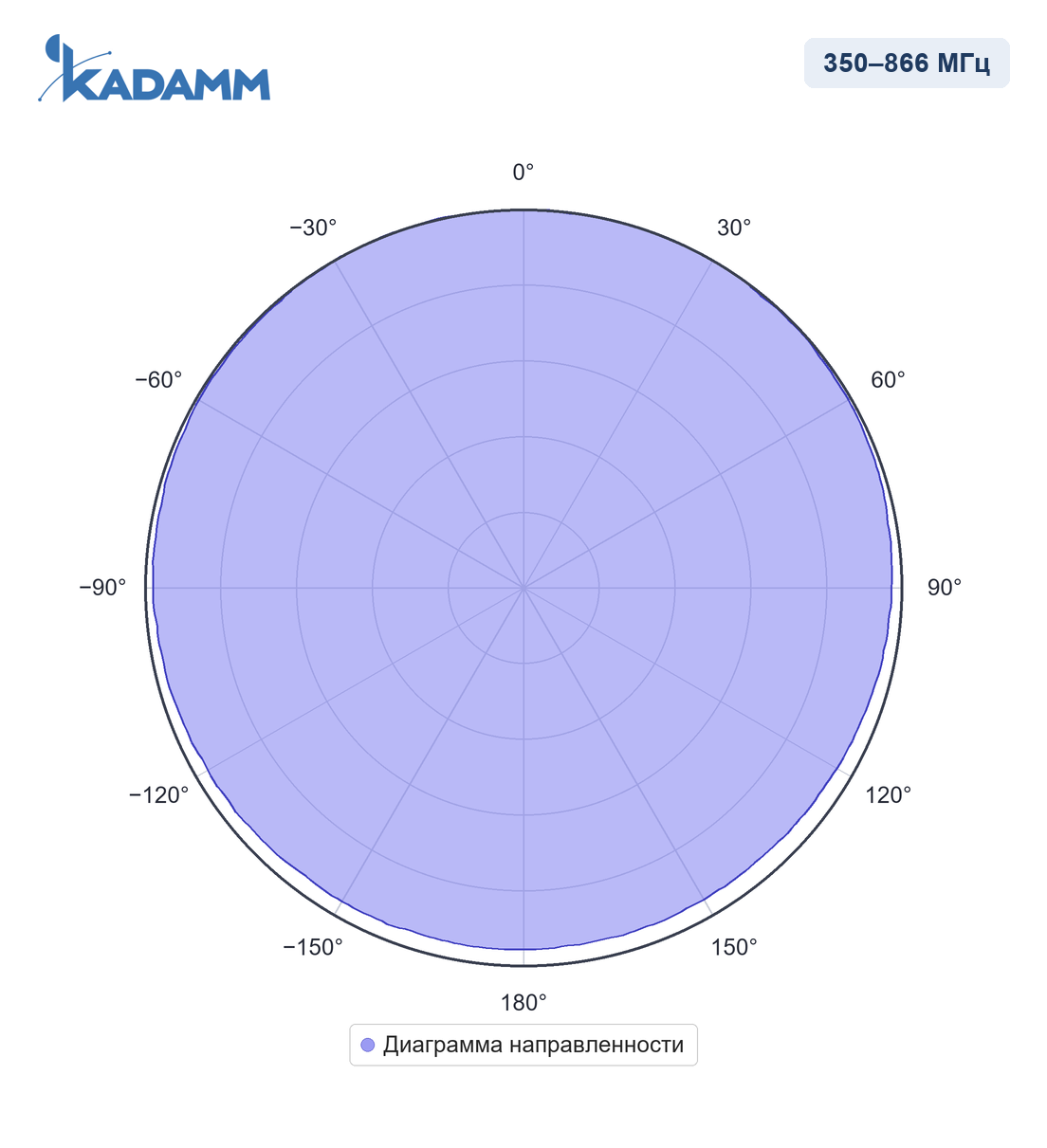

Диаграмма направленности KADAMM AC-35005-2, 806–866 МГц
806–866 МГц

Диаграммы направленности KADAMM AC-35005-2 в полосах 350–370 МГц, 806–866 МГц — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: розетка N

Комплект поставки

Антенна KADAMM AC-35005-2, монтажный комплект.

Где применяется

Где применяют KADAMM AC-35005-2: радиосети и системы связи, работающие в полосе 350–370 / 806–866 МГц.

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 350–370 / 806–866 МГц.
Усиление5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 3,1 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-35005-2AOW5158-10AC-60006-2AC-97011AC-97008AC-96005
ФотоKADAMM AC-35005-2KADAMM AOW5158-10KADAMM AC-60006-2KADAMM AC-97011KADAMM AC-97008KADAMM AC-96005
Диапазон частот350–370 / 806–866 МГц5150–5850 МГц600–690 МГц970–1080 МГц970–1080 МГц960–1150 МГц
Поляризациявертикальная—вертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°—360°360°360°360°
Коэффициент усиления5 дБи10 дБи6 дБи11 дБи8 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная антенна Wi-Fi в стеклопластиковом радомевсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 36 ± 5°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 350–370 / 806–866 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

У антенны разъём 1×N, и кабельная сборка нужна с ответной частью этого же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Сечение кабеля выбирают по длине и частоте: чем выше частота и длиннее снижение, тем толще нужен фидер. Снаружи соединения герметизируют, а кабель закрепляют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Данные для монтажа: масса — 3,1 кг; предельный ветер — 60 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
