KADAMM AC-81065 — всенаправленная коллинеарная антенна 810–970 МГц (868 МГц), 6,5 дБи

KADAMM AC-81065 — всенаправленная антенна для стационарной установки, полоса 810–970 МГц. Основные данные: усиление 6,5 дБи; вертикальный луч 25°; поляризация вертикальная; мощность до 200 Вт.

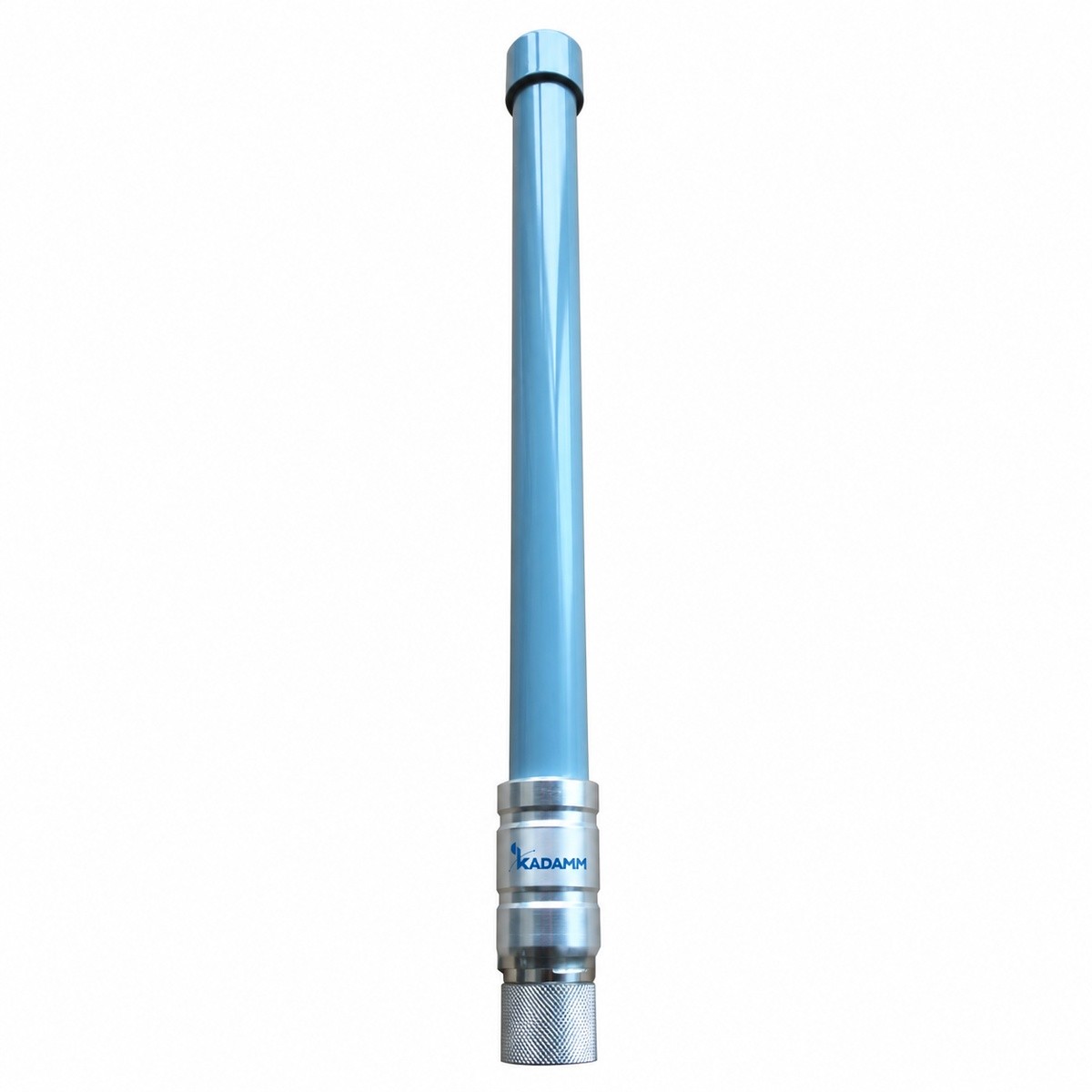

KADAMM AC-81065
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
810–970 МГц
Диапазон
6,5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы

Что это за серия

Главное в KADAMM AC-81065 — усиление 6,5 дБи и разъём типа N. Ближайшая модель в линейке — KADAMM AC-80006: у неё полоса 806–960 МГц, у KADAMM AC-81065 — 810–970 МГц.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 4,3 дБ, то есть мощность у горизонта примерно в 2,7 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (25°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 135 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 2,5 — обратно к передатчику уходит не больше 18 % мощности; сопротивление 50 Ом; мощность на вход до 200 Вт; разъём 1×N, вывод снизу.

Исполнение: размеры Ø24 × (900 ± 5) мм, масса 0,33 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. По массе и площади антенны рассчитывают опору и кронштейн; кабель крепят к опоре хомутами, не оставляя его висеть на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 6,5 дБи и вертикальном луче 25°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø24 × (900 ± 5) мм, масса 0,33 кг.
Вертикальная поляризация1 порт, вилка N.
Чистый трактКСВН не более 2,5.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот810–970 МГц
Коэффициент усиления, дБи6,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость25°
ПоляризацияВертикальная
КСВН≤2,5
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка N (IEC 61169-16)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)Ø24 × (900 ± 5) мм
Масса антенны0,33 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Диаграммы направленности

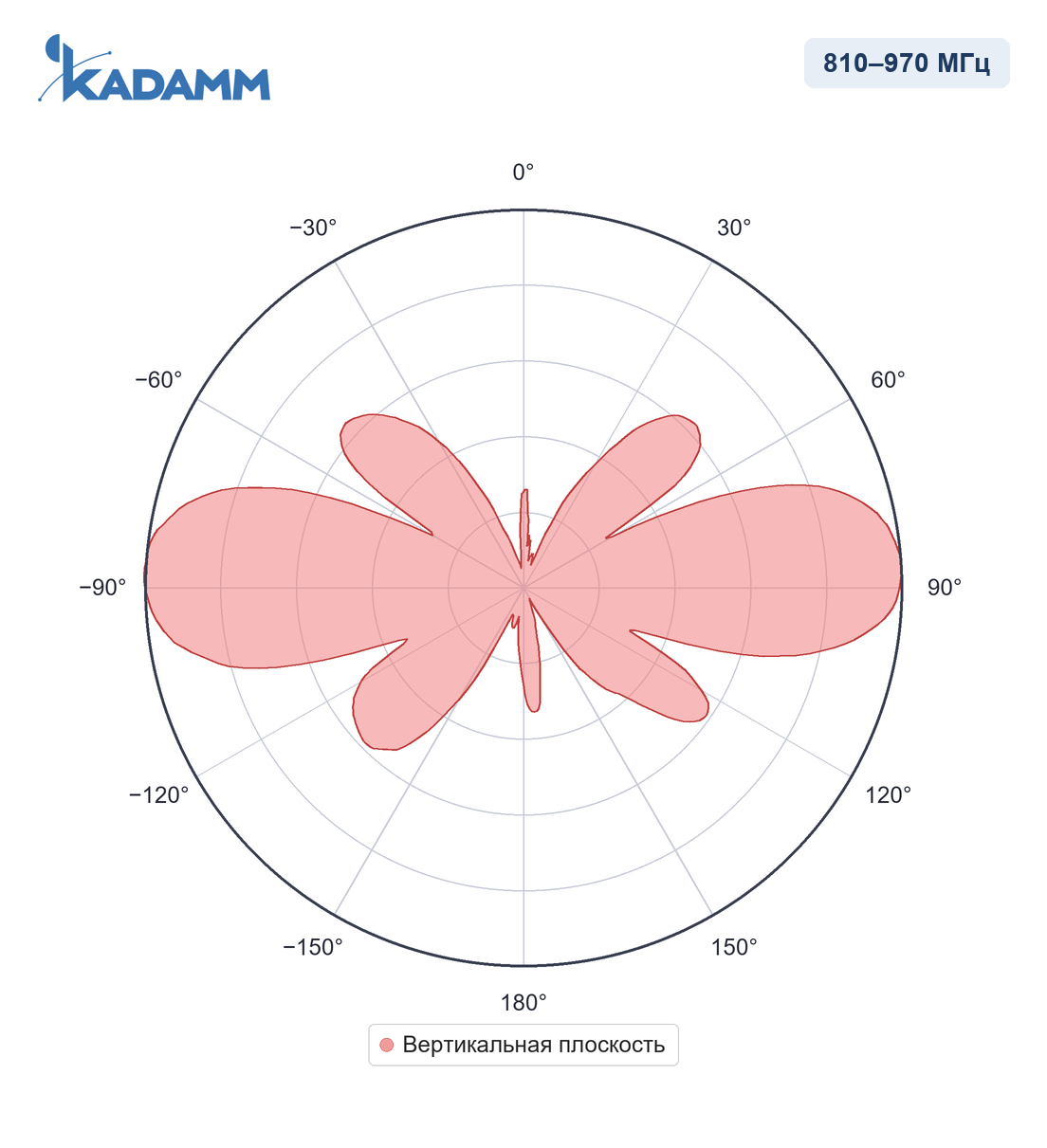

Диаграмма направленности KADAMM AC-81065, 810–970 МГц, вертикальная плоскость
810–970 МГц, вертикальная плоскость
вертикальная плоскость

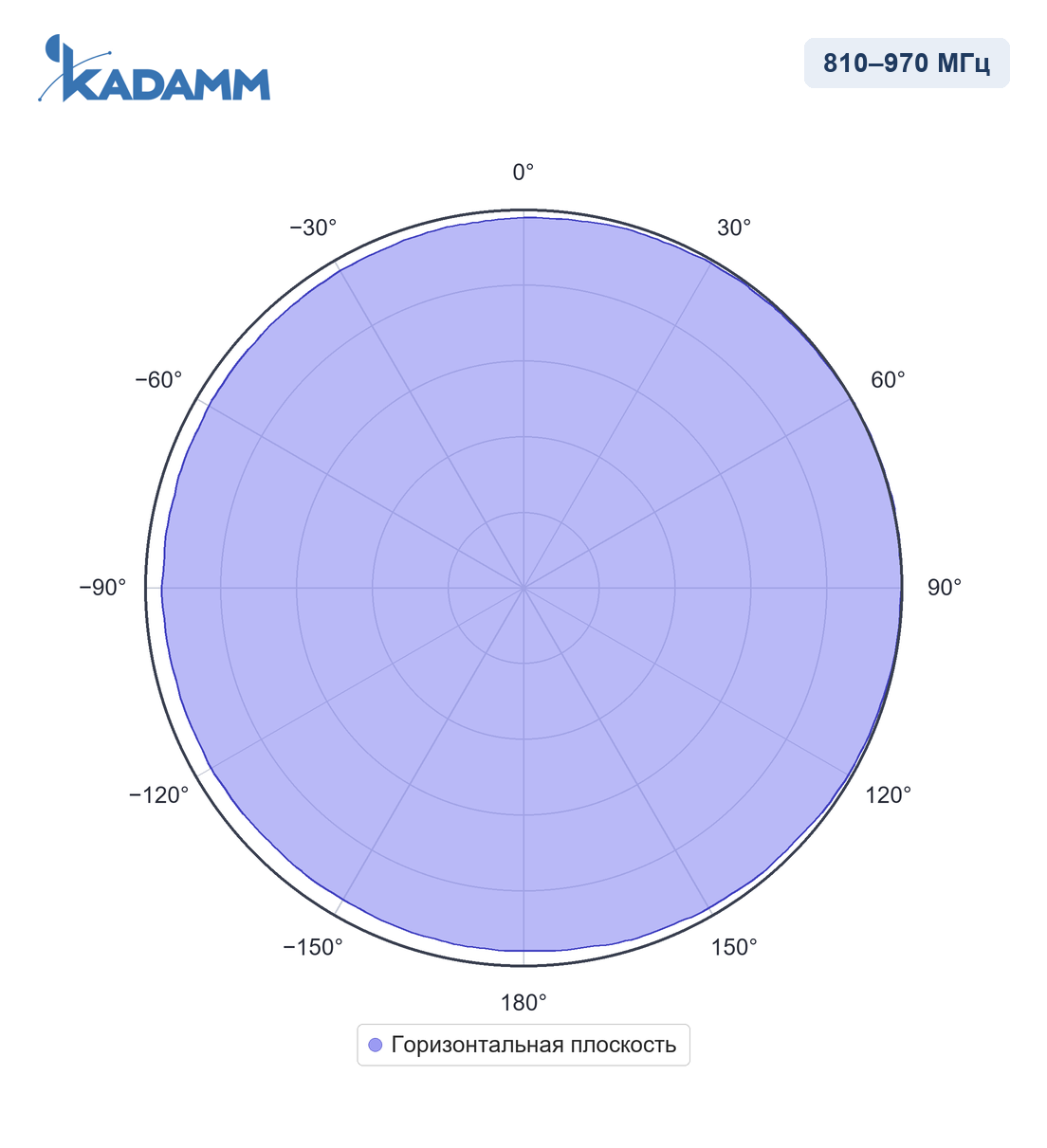

Диаграмма направленности KADAMM AC-81065, 810–970 МГц, горизонтальная плоскость
810–970 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-81065 в полосах 810–970 МГц, вертикальная плоскость, 810–970 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900

Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B5/n5, B8/n8

Комплект поставки

Антенна KADAMM AC-81065, монтажный комплект.

Где применяется

Где применяют KADAMM AC-81065: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на шлюзах LoRa и ISM, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 810–970 МГц.
Усиление6,5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,33 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-81065AC-81005AC-82009AC-80010AC-80006AC-80005
ФотоKADAMM AC-81065KADAMM AC-81005KADAMM AC-82009KADAMM AC-80010KADAMM AC-80006KADAMM AC-80005
Диапазон частот810–970 МГц810–970 МГц824–896 МГц806–960 МГц806–960 МГц800–900 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления6,5 дБи5 дБи9 дБи10 дБи6 дБи5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 25°) и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подходит при условии, что все частоты сети — и передачи, и приёма — находятся в полосе 810–970 МГц. КСВН не более 2,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Разъём антенны — 1×N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Сечение фидера зависит от длины и частоты: с ростом частоты и длины снижения нужен более толстый кабель. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Данные для монтажа: масса — 0,33 кг; предельный ветер — 55 м/с. Прочность опоры проверяют с учётом массы и парусности всего, что на ней стоит; кабель ведут вдоль неё на хомутах — так разъём не испытывает рывков. Зона покрытия определяется высотой и азимутом, поэтому их задаёт проект, а не монтажник на месте.

Антенну и опору заземляют, на вводе кабеля в здание ставят грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Под вашу задачу подберём модель антенны, крепление и кабельную сборку. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-81065, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-81065 могут уточняться без уведомления.

Купить KADAMM AC-81065

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-81065 — всенаправленная коллинеарная антенна 810–970 МГц (868 МГц), 6,5 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
