KADAMM AC-80005 — всенаправленная коллинеарная антенна 800–900 МГц (868 МГц), 5 дБи

KADAMM AC-80005 — всенаправленная антенна для стационарной установки, полоса 800–900 МГц. Основные данные: усиление 5 дБи; вертикальный луч 50°; поляризация вертикальная; мощность до 100 Вт.

KADAMM AC-80005
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
800–900 МГц
Диапазон
5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×N
Разъёмы
600 мм
Высота

Что это за серия

Основные параметры KADAMM AC-80005: коэффициент усиления 5 дБи, разъём N. Рядом в линейке — KADAMM AC-81005. У неё полоса 810–970 МГц и масса 0,23 кг, у KADAMM AC-80005 — 800–900 МГц и 0,35 кг.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 2,9 дБ, то есть мощность у горизонта примерно в 1,9 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (50°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 64 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Параметры входа: при КСВН не более 1,5 отражается не больше 4 % мощности; 50 Ом; допустимо до 100 Вт; разъём 1×N.

Исполнение: размеры 600 мм, масса 0,35 кг. Массу и площадь антенны используют при расчёте опоры и кронштейна; кабель прокладывают вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

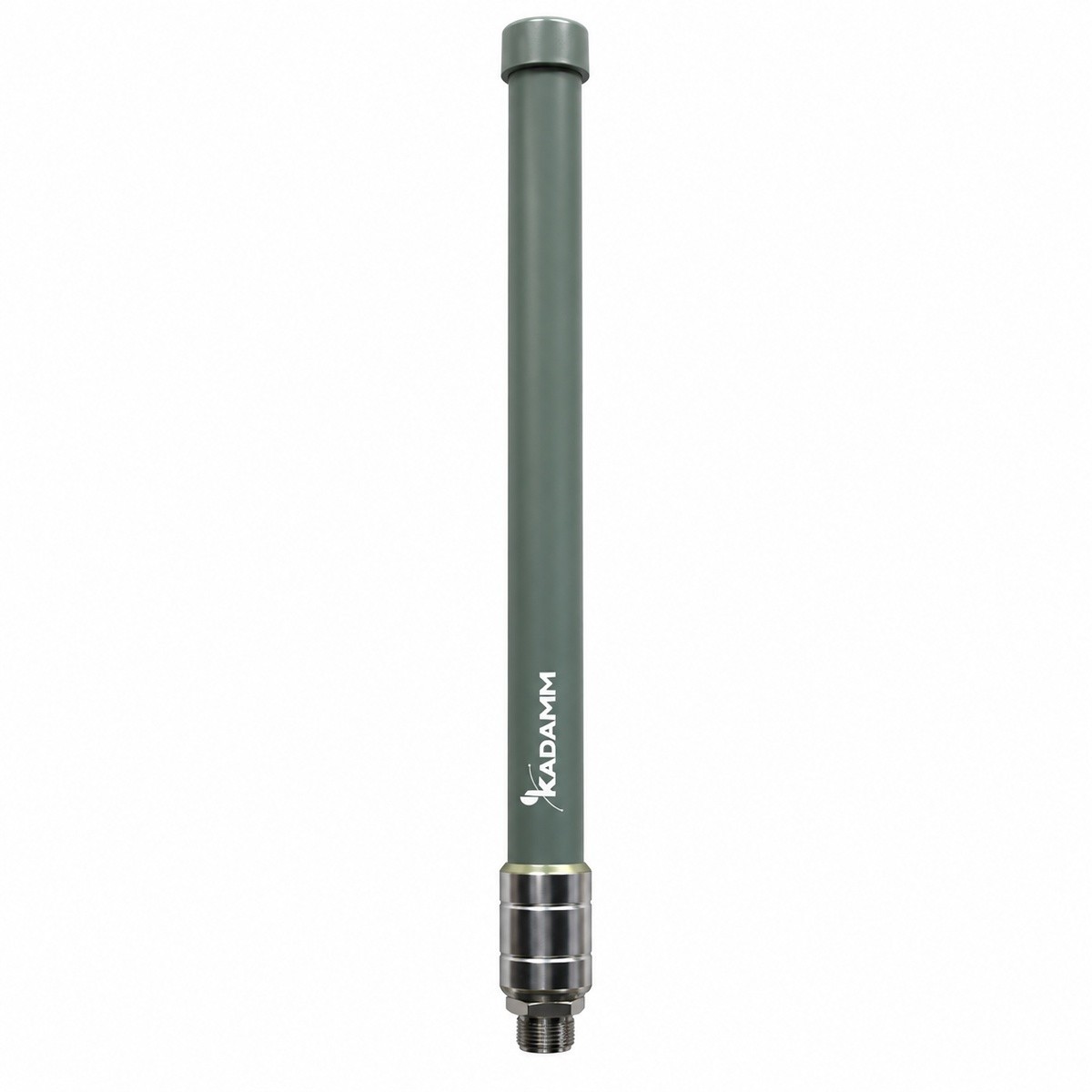

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 5 дБи и вертикальном луче 50°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты 600 мм, масса 0,35 кг.
Вертикальная поляризация1 порт, вилка N.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 100 Вт на порт.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот800–900 МГц
Мгновенная полоса40 МГц
Коэффициент усиления, дБи5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость50°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт100 Вт

Механические характеристики

ПараметрЗначение
Разъёмывилка N (IEC 61169-16)
Высота600 мм
Масса антенны0,35 кг

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850

Приведены диапазоны 3GPP (TS 36.101, TS 38.101-1), обе полосы которых — UL и DL — полностью укладываются в рабочие полосы антенны.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: вилка N
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B5/n5

Комплект поставки

Антенна KADAMM AC-80005, монтажный комплект.

Где применяется

Где применяют KADAMM AC-80005: ISM/LoRa 868 МГц; сети LTE 850 (диапазоны 3GPP B5/n5).

Места установки — ретрансляторы и базовые станции радиосвязи, шлюзы LoRa и ISM, узлы телеметрии, стационарные модемы на мачтах; абоненты вокруг — носимые, автомобильные и стационарные.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 800–900 МГц.
Усиление5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,35 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-80005AC-80006AC-80003AC-80010AC-81005AC-81065
ФотоKADAMM AC-80005KADAMM AC-80006KADAMM AC-80003KADAMM AC-80010KADAMM AC-81005KADAMM AC-81065
Диапазон частот800–900 МГц806–960 МГц800–960 / 1710–2690 / 3300–3800 / 4200–6000 МГц806–960 МГц810–970 МГц810–970 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления5 дБи6 дБи3 дБи10 дБи5 дБи6,5 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Рост усиления отодвигает границу зоны, но сужает вертикальный луч (здесь 50°) — под мачтой и на больших углах места сигнал слабее. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

Равнина и дальние абоненты — повод взять усиление побольше; площадка у мачты, холмы и высотки — поменьше. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Предел дальности задаёт радиогоризонт: в километрах он около 4,12, умноженного на сумму квадратных корней из высот антенн, выраженных в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Холмы, лес и здания уменьшают эту цифру; энергетику линии рассчитывают по мощности передатчика, усилению антенн, потерям кабеля и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 800–900 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Такой запас оставляет место для новых каналов при развитии сети.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; сети LTE 850 (диапазоны 3GPP B5/n5).

Ответную часть кабеля подбирают под разъём антенны — 1×N. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. На улице соединения герметизируют, кабель закрепляют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: масса — 0,35 кг. Опору проверяют на массу антенны и ветровую нагрузку вместе с остальным оборудованием на ней; кабель крепят хомутами вдоль опоры, чтобы он не раскачивался и не тянул разъём. Высоту подвеса и азимут берут из проекта, а не по месту — от них зависит зона покрытия.

Обязательны заземление антенны и опоры и грозоразрядник на вводе кабеля в здание. Разъёмы после монтажа герметизируют. По окончании монтажа измеряют КСВН линии и записывают результат в паспорт установки.
