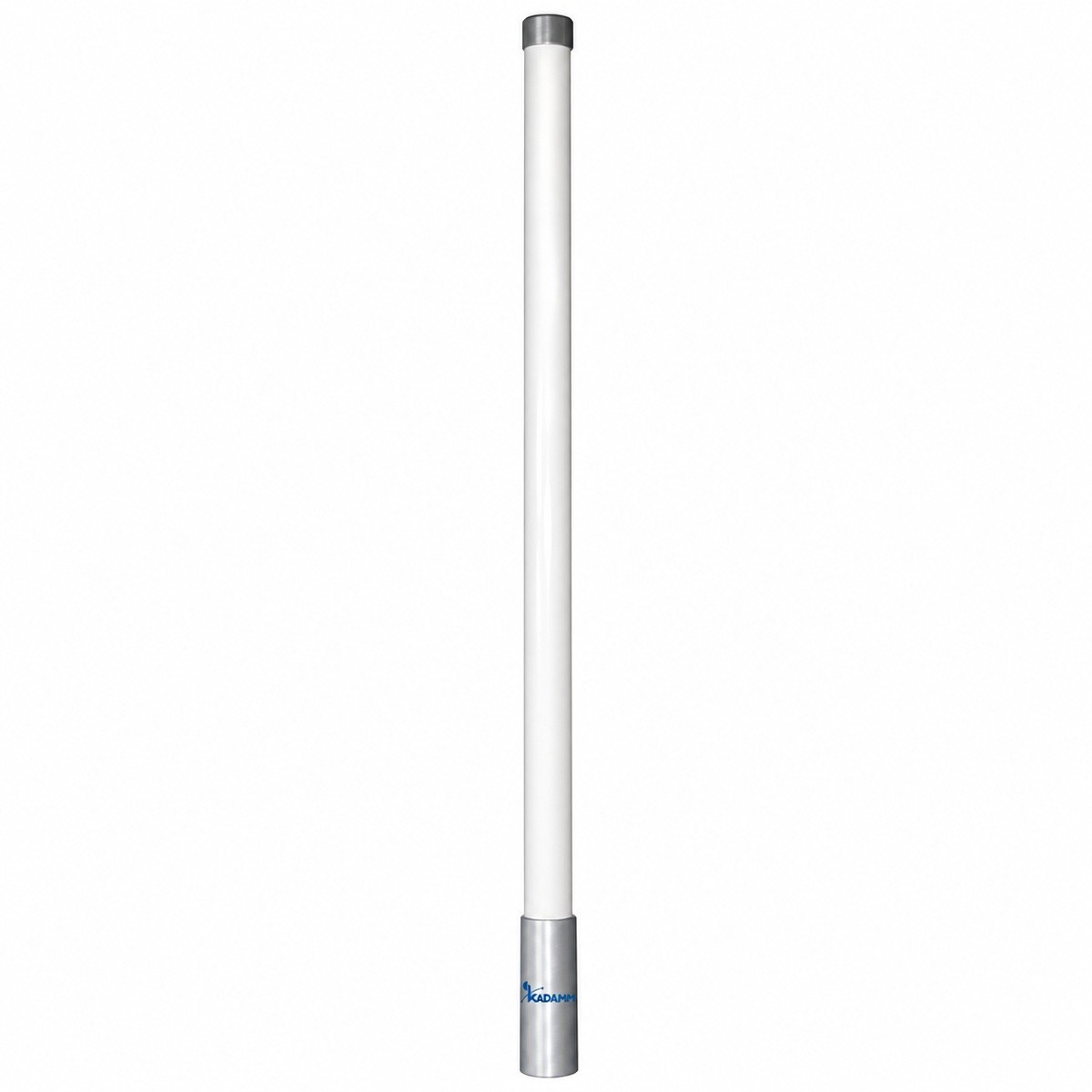

KADAMM AC-820105 — всенаправленная коллинеарная антенна 821–894 МГц (868 МГц), 10,5 дБи

KADAMM AC-820105 — всенаправленная антенна для стационарной установки, полоса 821–894 МГц. Основные данные: усиление 10,5 дБи; вертикальный луч 7°; поляризация вертикальная; мощность до 500 Вт.

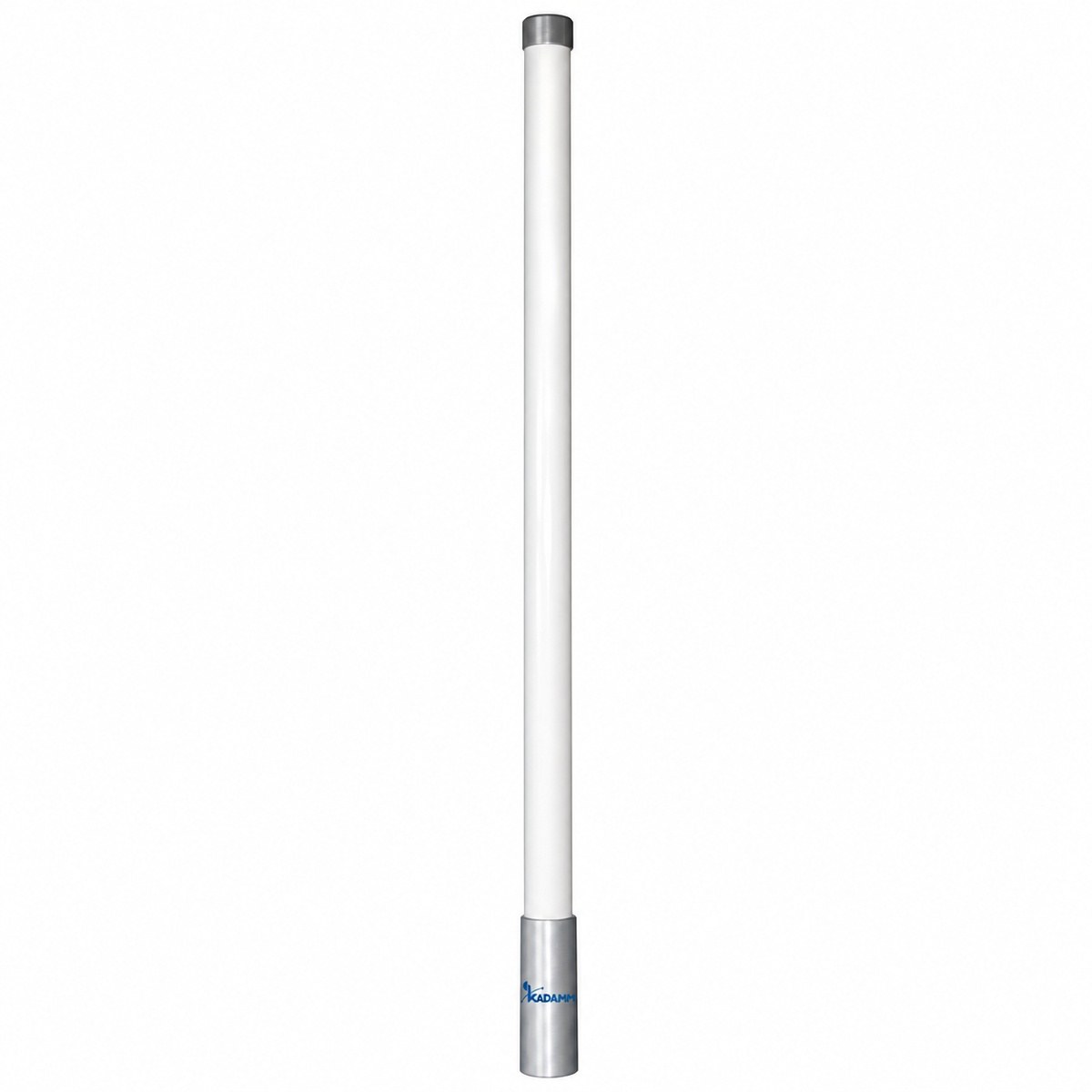

KADAMM AC-820105
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
821–894 МГц
Диапазон
10,5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
1×7-16 DIN
Разъёмы

Что это за серия

Основной параметр KADAMM AC-820105 — коэффициент усиления 10,5 дБи. Рядом в линейке — KADAMM AC-800105. У неё полоса 806–960 МГц и разъём 7/16 DIN / N, у KADAMM AC-820105 — 821–894 МГц и 7-16 DIN. Полоса KADAMM AC-820105 целиком лежит внутри полосы KADAMM AC-800105.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8,3 дБ, то есть мощность у горизонта примерно в 6,8 раза выше.

Обратная сторона высокого усиления — узкий вертикальный луч (7°). На мачте высотой 30 м нижний край луча по уровню −3 дБ касается земли примерно в 490 м от опоры; ближе к мачте абонент оказывается под лучом, но из-за малого расстояния сигнала обычно хватает. Если абоненты сосредоточены рядом с мачтой или на верхних этажах соседних зданий, выбирают модель с меньшим усилением и более широким лучом.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; мощность на вход до 500 Вт; разъём 1×7-16 DIN. По постоянному току излучатель соединён с землёй, так что статика уходит на опору, минуя вход радиостанции.

Исполнение: размеры Ø70 × 3205 ± 20 мм, масса 4,85 кг, крепление Ø80–95 мм, ветер до 60 м/с, радом — стеклопластик. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеКруговая диаграмма 360° в горизонтальной плоскости, усиление 10,5 дБи, ширина ДН в вертикальной плоскости 7°; стеклопластиковый радом защищает излучатели от осадков и обледенения.
КомпактностьГабариты Ø70 × 3205 ± 20 мм, масса 4,85 кг, крепление Ø80–95 мм.
Вертикальная поляризация1 порт, розетка 7/16 DIN.
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 500 Вт на порт, заземление по постоянному току.
Всепогодное исполнениеРадом — стеклопластик, ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частот821–894 МГц
Коэффициент усиления, дБи10,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскость7°
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на порт500 Вт
ГрозозащитаЗаземление по постоянному току

Механические характеристики

ПараметрЗначение
Разъёмырозетка 7/16 DIN (IEC 61169-4)
Размеры (В × Ш × Г)Ø70 × 3205 ± 20 мм
Масса антенны4,85 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик
Крепление на трубуØ80–95 мм

Диаграммы направленности

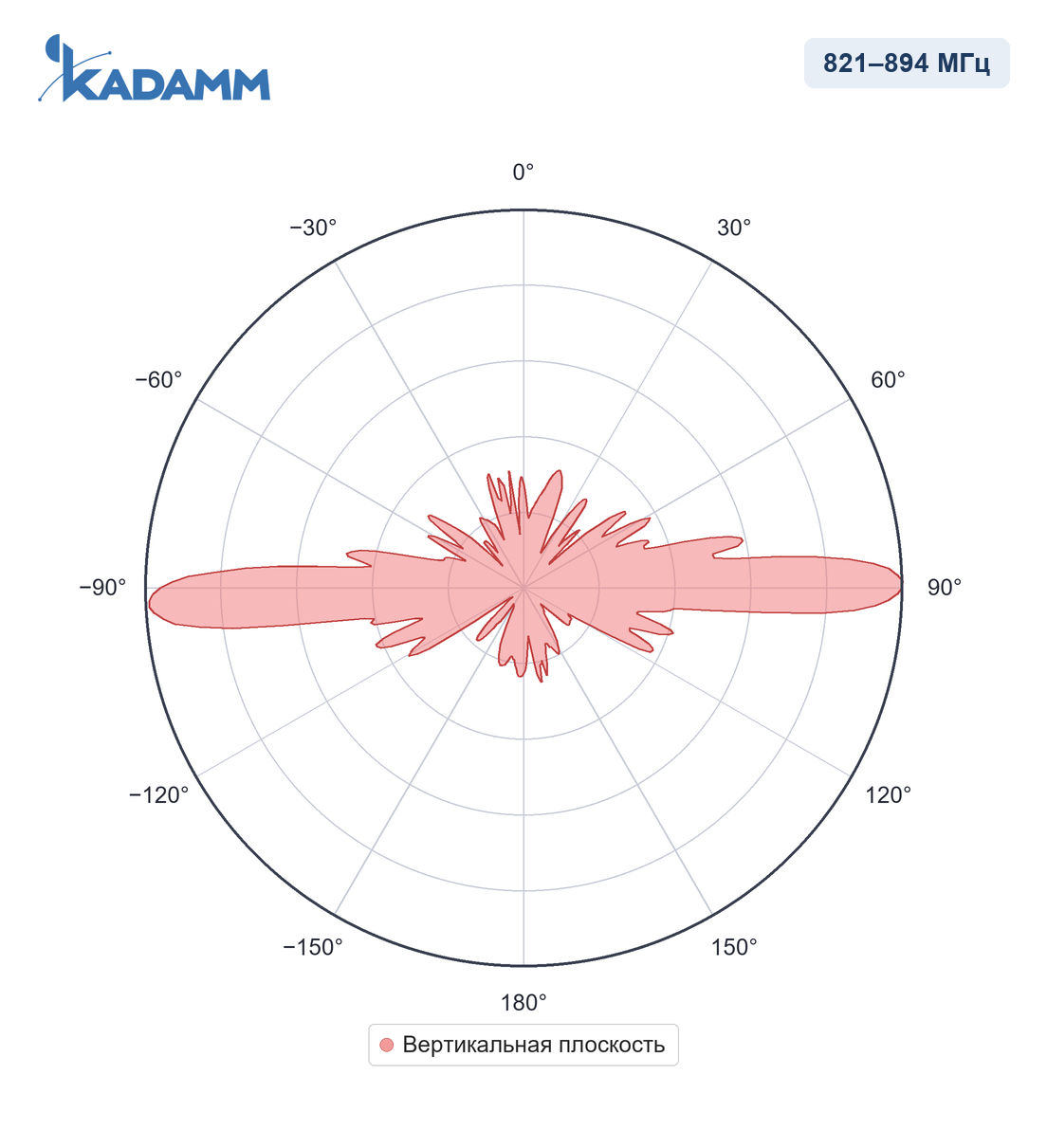

Диаграмма направленности KADAMM AC-820105, 821–894 МГц, вертикальная плоскость
821–894 МГц, вертикальная плоскость
вертикальная плоскость

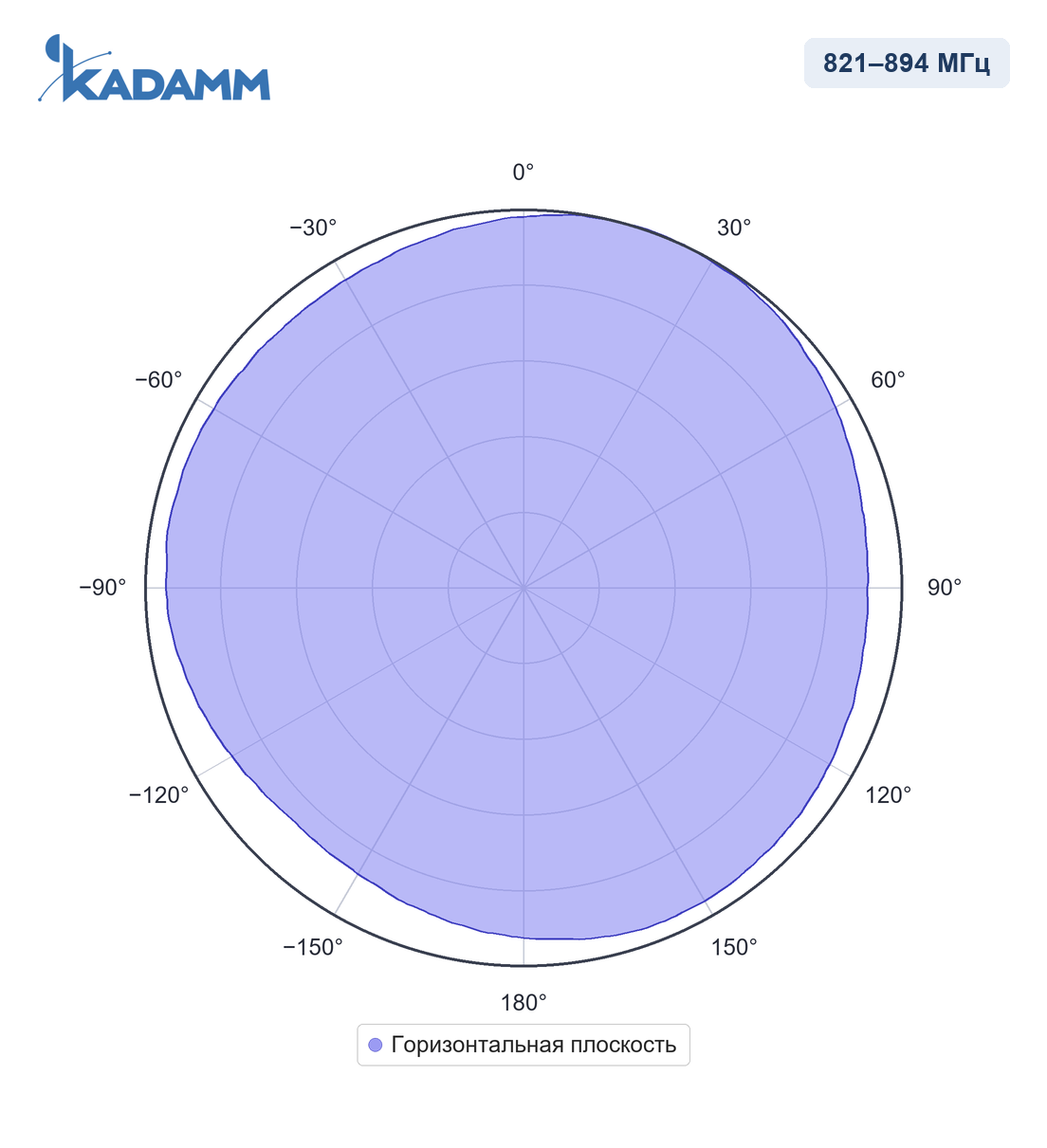

Диаграмма направленности KADAMM AC-820105, 821–894 МГц, горизонтальная плоскость
821–894 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-820105 в полосах 821–894 МГц, вертикальная плоскость, 821–894 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850

В таблице — диапазоны 3GPP (TS 36.101, TS 38.101-1), у которых и UL, и DL полностью лежат в рабочих полосах антенны.

Стандарты и протоколы

✓
IEC 61169-4 — присоединительные размеры разъёмов: розетка 7/16 DIN
✓
3GPP TS 36.101 / 38.101-1 — рабочие полосы перекрывают диапазоны B5/n5

Комплект поставки

Антенна KADAMM AC-820105, монтажный комплект на трубу Ø80–95 мм.

Где применяется

Где применяют KADAMM AC-820105: ISM/LoRa 868 МГц; сети LTE 850 (диапазоны 3GPP B5/n5).

Обычно её ставят на базовых станциях и ретрансляторах радиосвязи, в точках сбора телеметрии, на шлюзах LoRa и ISM, на мачтах со стационарными модемами; работают с ней носимые, автомобильные и стационарные абоненты вокруг.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 821–894 МГц.
Усиление10,5 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаГлавный фактор дальности — высота: выигрыш от подъёма антенны больше, чем от прибавки мощности.
Разъём и кабельРазъём 1×7-16 DIN; сечение кабеля — по длине и частоте.
КреплениеКрепление Ø80–95 мм; масса 4,85 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-820105AC-800105AC-60006-2AOW5158-10AC-35005-2AC-97011
ФотоKADAMM AC-820105KADAMM AC-800105KADAMM AC-60006-2KADAMM AOW5158-10KADAMM AC-35005-2KADAMM AC-97011
Диапазон частот821–894 МГц806–866 МГц600–690 МГц5150–5850 МГц350–370 / 806–866 МГц970–1080 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°—360°360°
Коэффициент усиления10,5 дБи10,5 дБи6 дБи10 дБи5 дБи11 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная антенна Wi-Fi в стеклопластиковом радомевсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч (здесь 7°) и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м при абоненте на 1,5 м — примерно 23 км, мачта 40 м — примерно 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 821–894 МГц. Согласование в полосе нормировано полностью (КСВН не более 1,5), поэтому достаточно не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; сети LTE 850 (диапазоны 3GPP B5/n5).

Разъём антенны — 1×7-16 DIN; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Несовпадение разъёмов решают кабельной сборкой, у которой на концах стоят нужные типы.

Толщину фидера определяют длина снижения и частота: длинной трассе и высоким частотам нужен кабель потолще. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку берут чуть длиннее расстояния до разъёма — так ветер и вибрация не нагружают соединение.

Данные для монтажа: крепление — Ø80–95 мм; масса — 4,85 кг; предельный ветер — 60 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-820105, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-820105 могут уточняться без уведомления.
