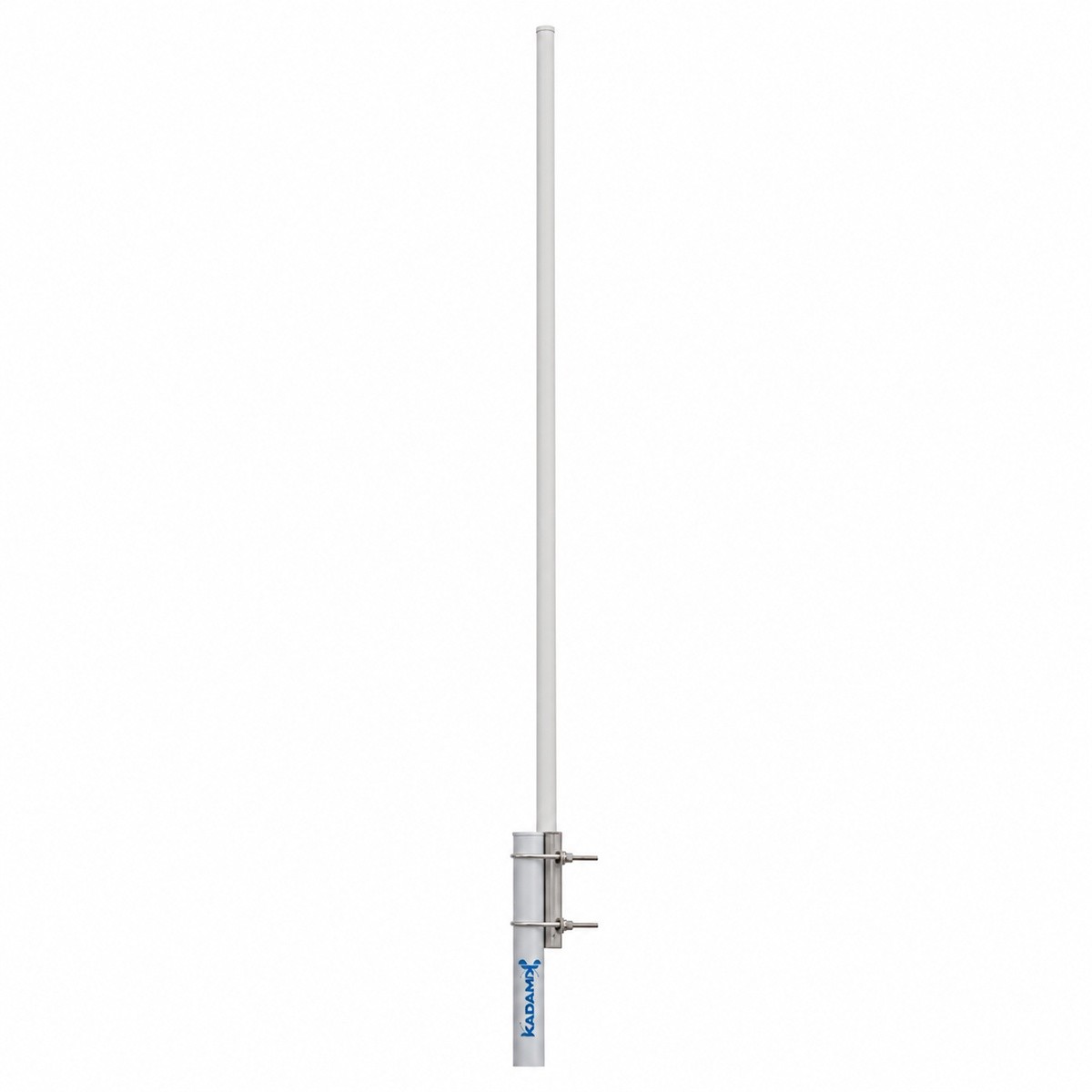

KADAMM AC-800105 — всенаправленная коллинеарная антенна 806–866 МГц, 10,5 дБи

Код: 4934578
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AC-800105 — всенаправленная коллинеарная антенна 806–866 МГц, 10,5 дБи

KADAMM AC-800105 — всенаправленная антенна для стационарной установки, полоса 806–960 МГц. Основные данные: усиление 10,5 дБи; поляризация вертикальная.

KADAMM AC-800105
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
806–960 МГц
Диапазон
10,5 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
7/16 DIN / N
Разъёмы

Что это за серия

В карточке 2 исполнения; их параметры — в таблице «Исполнения».

Основной параметр KADAMM AC-800105 — коэффициент усиления 10,5 дБи. Рядом в линейке — KADAMM AC-820105. У неё полоса 821–894 МГц и разъём 7-16 DIN, у KADAMM AC-800105 — 806–960 МГц и 7/16 DIN / N. Все частоты KADAMM AC-820105 лежат и внутри полосы KADAMM AC-800105.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 8,3 дБ, то есть мощность у горизонта примерно в 6,8 раза выше.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности; сопротивление 50 Ом; разъём 7/16 DIN / N, вывод снизу.

Исполнение: масса 4–5,3 кг, ветер до 60 м/с, радом — стеклопластик, рабочая температура −40…+65 °C. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 10,5 дБи и вертикальном луче 7°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø60 × (3160 ± 5) мм, масса 4–5,3 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 1,5.
Мощность и защитаДо 250 Вт на порт (KADAMM AC-800105) или до 100 Вт (KADAMM AC-800105-2).
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+65 °C, ветер до 60 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБи10,5
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскостьпо исполнению (см. таблицу «Исполнения»)
ПоляризацияВертикальная
КСВН≤1,5
Входное сопротивление50 Ом
Максимальная мощность на портпо исполнению (см. таблицу «Исполнения»)

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Размеры упаковкипо исполнению (см. таблицу «Исполнения»)
Масса антенны4–5,3 кг
Максимальная скорость ветра60 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+65 °C

Артикулы серии: исполнения

АртикулДиапазон частот, МГцШирина ДН (В)РазъёмДлина / габариты, ммМасса, кгМакс. мощность, Вт
KADAMM AC-800105806–8667°розетка 7/16 DINØ60×(3160±5)4250
KADAMM AC-800105-2806–96010,2°розетка N или по заказу31605,3100

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Диаграммы направленности

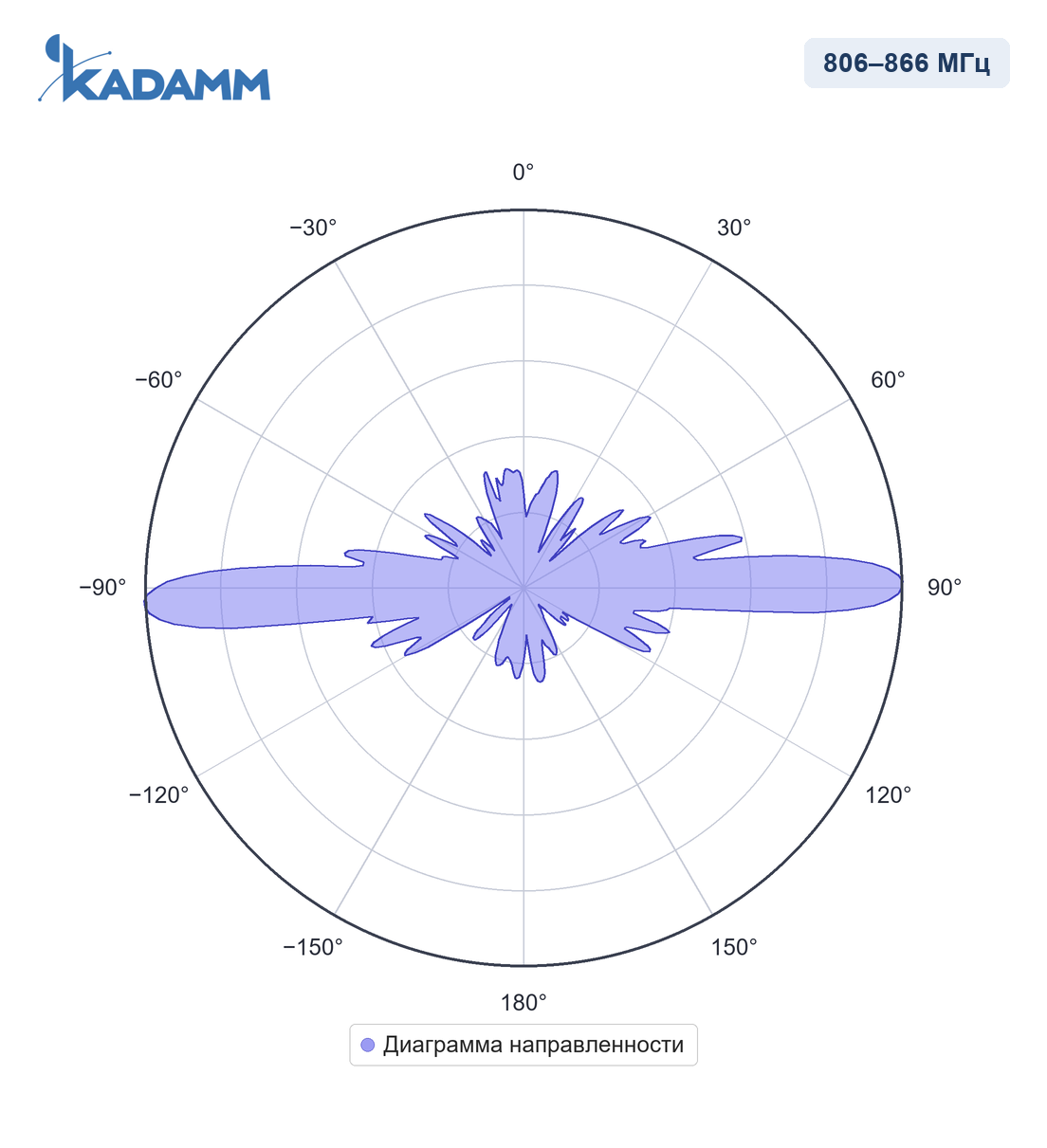

Диаграмма направленности KADAMM AC-800105, 806–866 МГц
806–866 МГц
вертикальная плоскость (E)

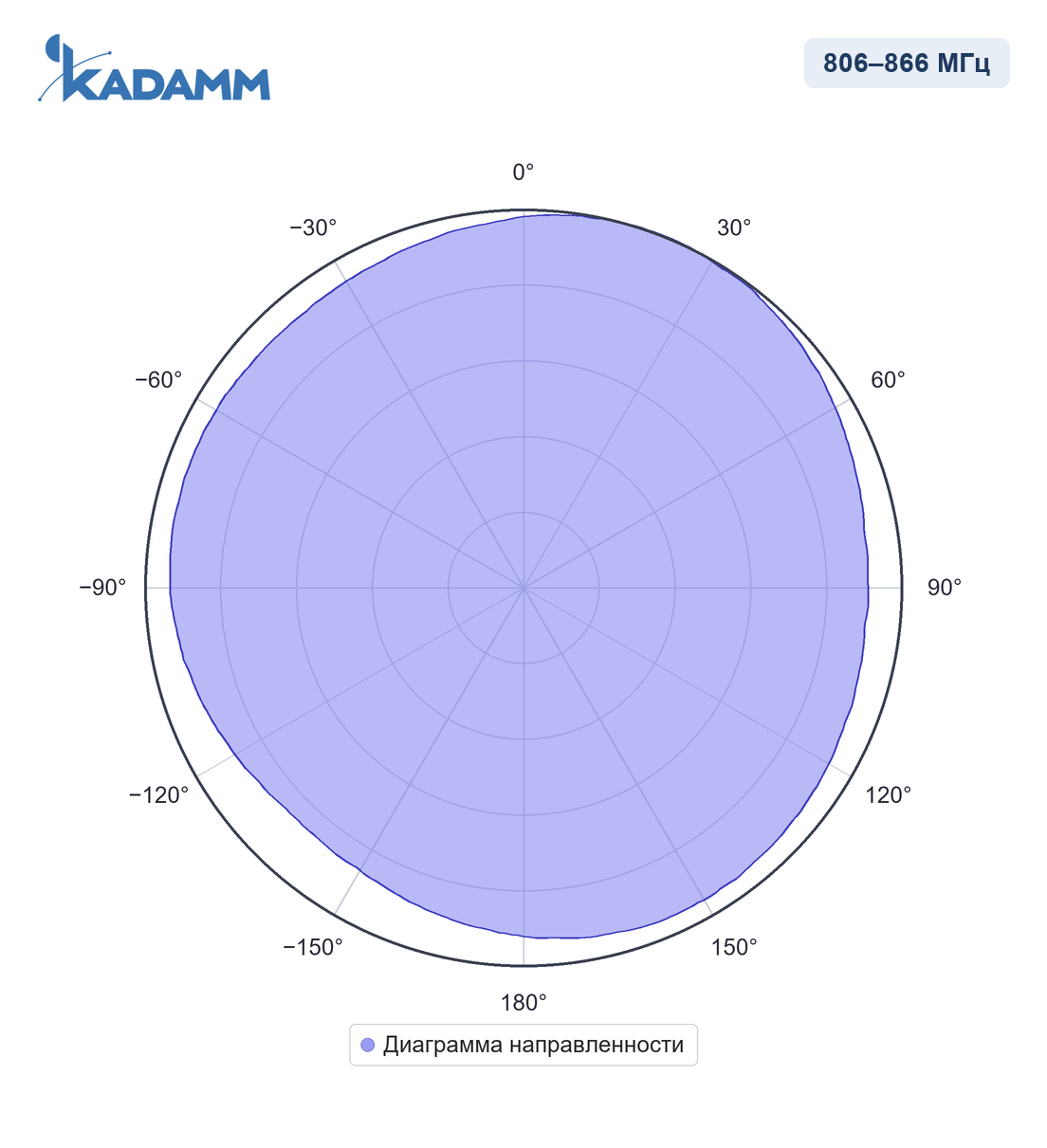

Диаграмма направленности KADAMM AC-800105, 806–866 МГц
806–866 МГц
горизонтальная плоскость (H)

Диаграммы направленности KADAMM AC-800105 в полосах 806–866 МГц — нормированные, в полярных координатах.

Поддерживаемые диапазоны 3GPP

ДиапазонЧастотыДуплексТехнологии
B5 / n5UL 824–849 / DL 869–894 МГцFDDLTE 850
B8 / n8UL 880–915 / DL 925–960 МГцFDDGSM900, UMTS900, LTE 900

Указаны только те диапазоны 3GPP (TS 36.101, TS 38.101-1), чьи полосы UL и DL целиком попадают в полосы антенны.

Стандарты и протоколы

✓
IEC 61169-4 — присоединительные размеры разъёмов: по исполнению (см. таблицу «Исполнения»)

Комплект поставки

Антенна KADAMM AC-800105, монтажный комплект.

Где применяется

Где применяют KADAMM AC-800105: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 806–960 МГц.
Усиление10,5 дБи: чем выше, тем дальше по горизонтали и тем уже вертикальный луч — сверьте с тем, где находятся абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём 7/16 DIN / N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 4–5,3 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-800105AC-820105AC-60006-2AOW5158-10AC-35005-2AC-97011
ФотоKADAMM AC-800105KADAMM AC-820105KADAMM AC-60006-2KADAMM AOW5158-10KADAMM AC-35005-2KADAMM AC-97011
Диапазон частот806–866 МГц821–894 МГц600–690 МГц5150–5850 МГц350–370 / 806–866 МГц970–1080 МГц
Поляризациявертикальнаявертикальнаявертикальная—вертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°—360°360°
Коэффициент усиления10,5 дБи10,5 дБи6 дБи10 дБи5 дБи11 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная антенна Wi-Fi в стеклопластиковом радомевсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч и тем заметнее ослабление прямо под мачтой и на больших углах места. На холмистом рельефе ширина вертикального луча полезнее лишних децибел усиления.

На равнине с удалёнными абонентами выгоднее большое усиление, а вокруг мачты, на холмах и среди высотных домов — малое. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Дальность определяет прежде всего прямая видимость: радиогоризонт в километрах примерно равен 4,12, умноженному на сумму квадратных корней из высот двух антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Если дальности не хватает, выгоднее поднять антенну, чем увеличивать мощность передатчика.

Да, при условии что и передача, и приём сети укладываются в 806–960 МГц. КСВН не более 1,5 гарантирован по всей полосе, так что каналы достаточно не ставить вплотную к её границам. Отступ от краёв полосы оставляют и в расчёте на будущее расширение сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900 (диапазоны 3GPP B5/n5, B8/n8).

Разъём антенны — 7/16 DIN / N; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. На улице соединения герметизируют, кабель закрепляют на опоре. Небольшой запас длины перемычки снимает с разъёма нагрузку от ветра и вибрации.

Данные для монтажа: масса — 4–5,3 кг; предельный ветер — 60 м/с. Опору проверяют под массу антенны и ветровую нагрузку вместе со всем остальным оборудованием; кабель ведут по опоре на хомутах, чтобы он не раскачивался и не тянул разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.

Опору с антенной заземляют, а там, где кабель входит в здание, ставят грозоразрядник. Разъёмы после монтажа герметизируют. После монтажа проверяют КСВН линии и фиксируют результат в паспорте установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Подберём модель, крепление и кабельную сборку под вашу задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-800105, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-800105 могут уточняться без уведомления.
