Антенна 4G/5G MIMO 4×4 для крыши транспорта и шкафов связи: 698–960 / 1710–2690 / 2900–3800 / 4400–5000 МГц, 4 дБи, корпус 189 × 182 × 85 мм, 4 кабеля LMR100, SMA, IP67.
Антенна КАДАММ 5G4-4 — четыре антенны 4G/5G в одном корпусе для роутеров и модемов с MIMO 4×4. Рабочие полосы 698–960, 1710–2690, 2900–3800 и 4400–5000 МГц перекрывают все диапазоны 4G и диапазоны 5G n77, n78 и n79.
Коэффициент усиления 4 дБи типично, КСВН не более 3,0, линейная поляризация. Четыре вывода — кабель LMR100 с вилкой SMA. Корпус PC/ABS 189 × 182 × 85 мм крепится шпилькой M27×2, защита IP67, рабочая температура −40…+85 °C.
4G/5G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 / 2900–3800 / 4400–5000 МГц |
| Число портов (MIMO) | 4 |
| Коэффициент усиления | 4 дБи (типично) |
| КСВН | ≤ 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Габариты | 189 × 182 × 85 мм |
| Материал корпуса | PC/ABS |
| Крепление | шпилька M27×2 с гайкой |
| Кабели | 4 × LMR100; длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM 5G4-4 работает в полосах 698–960 / 1710–2690 / 2900–3800 / 4400–5000 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). Транспорт и спецтехника с 5G-роутерами, мобильные пункты связи и видеотрансляции, уличные шкафы, промышленные шлюзы 5G с MIMO 4×4.

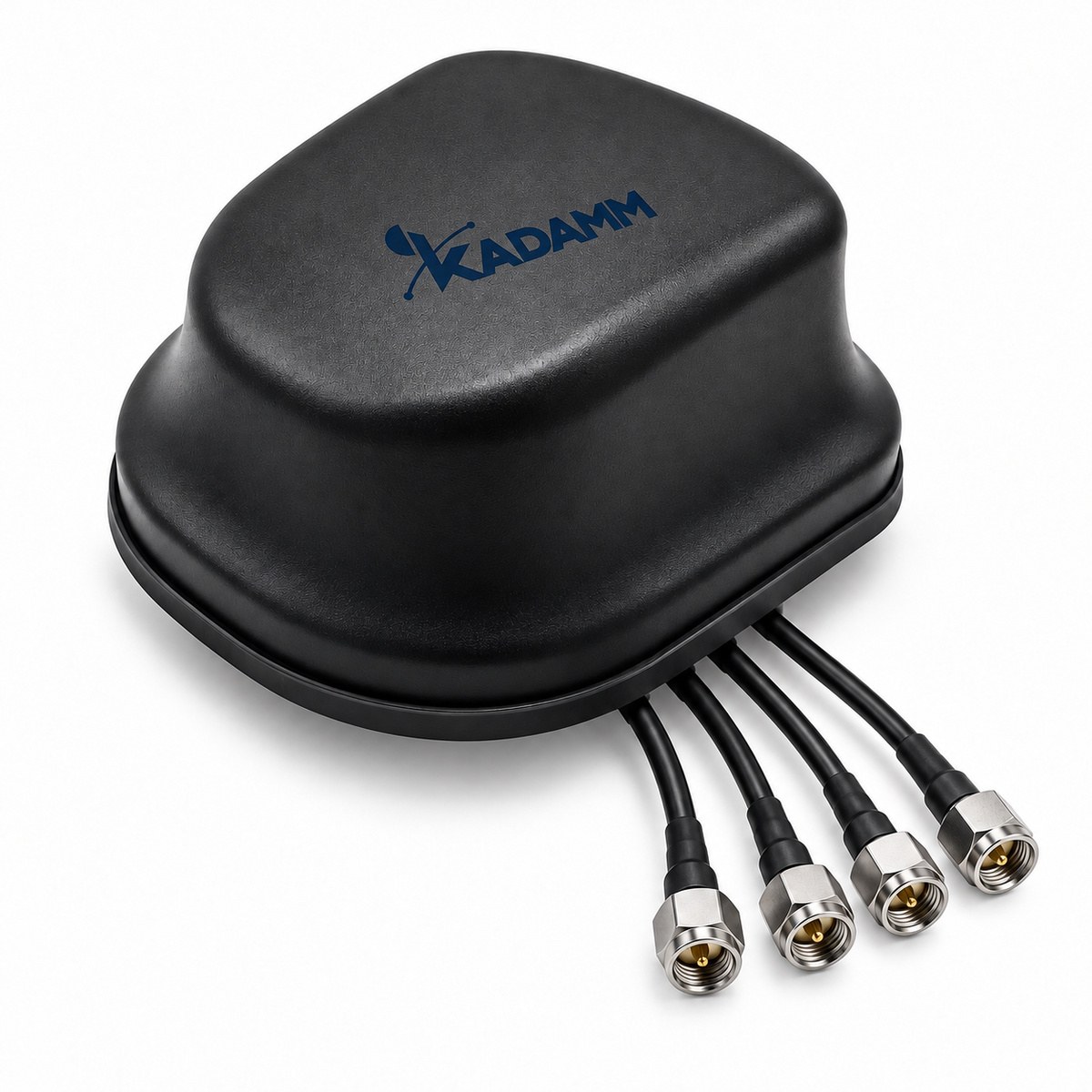

Антенна КАДАММ 5G4-4 с четырьмя кабелями и гайкой; длина кабелей — уточняйте у менеджера.
| Параметр | 5G4-4 | AC-1305 | AC-1307 | AC-1308 | AC-1408 | AC-1410 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–5000 МГц | 1350–1500 МГц | 1350–1450 МГц | 1392–1460 МГц | 1430–1650 МГц | 1400–1550 МГц |
| Поляризация | линейная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 4 дБи | 5 дБи | 7 дБи | 8 дБи | 8 дБи | 10 дБи |
| Тип | антенна 4G/5G MIMO 4×4 | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM 5G4-4 покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM 5G4-4 — SMA, вилка (другие — по заказу); поляризация — линейная.
У KADAMM 5G4-4 крепление: шпилька M27×2 с гайкой.
У KADAMM 5G4-4: диапазоны 698–5000 МГц, усиление 4 дБи, поляризация линейная, тип антенна 4G/5G MIMO 4×4. У KADAMM AC-1305: диапазоны 1350–1500 МГц, усиление 5 дБи, поляризация вертикальная, тип всенаправленная коллинеарная антенна.
Роутеры 4G/5G с MIMO 4×4 принимают четыре пространственных потока: скорость и устойчивость связи на краю соты выше, чем с двумя антеннами.
Артикул для заказа — KADAMM 5G4-4, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM 5G4-4 могут уточняться без уведомления.
Поставляем KADAMM 5G4-4 — антенна 4G/5G MIMO 4×4 698–5000 МГц, 4 дБи, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
