KADAMM AC-45003 — всенаправленная коллинеарная антенна 480–580 МГц, 3 дБи

Код: 4934550
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Антенны
KADAMM AC-45003 — всенаправленная коллинеарная антенна 480–580 МГц, 3 дБи

KADAMM AC-45003 — всенаправленная антенна для стационарной установки, полоса 480–590 МГц. Основные данные: усиление 3 дБи; поляризация вертикальная; мощность до 200 Вт.

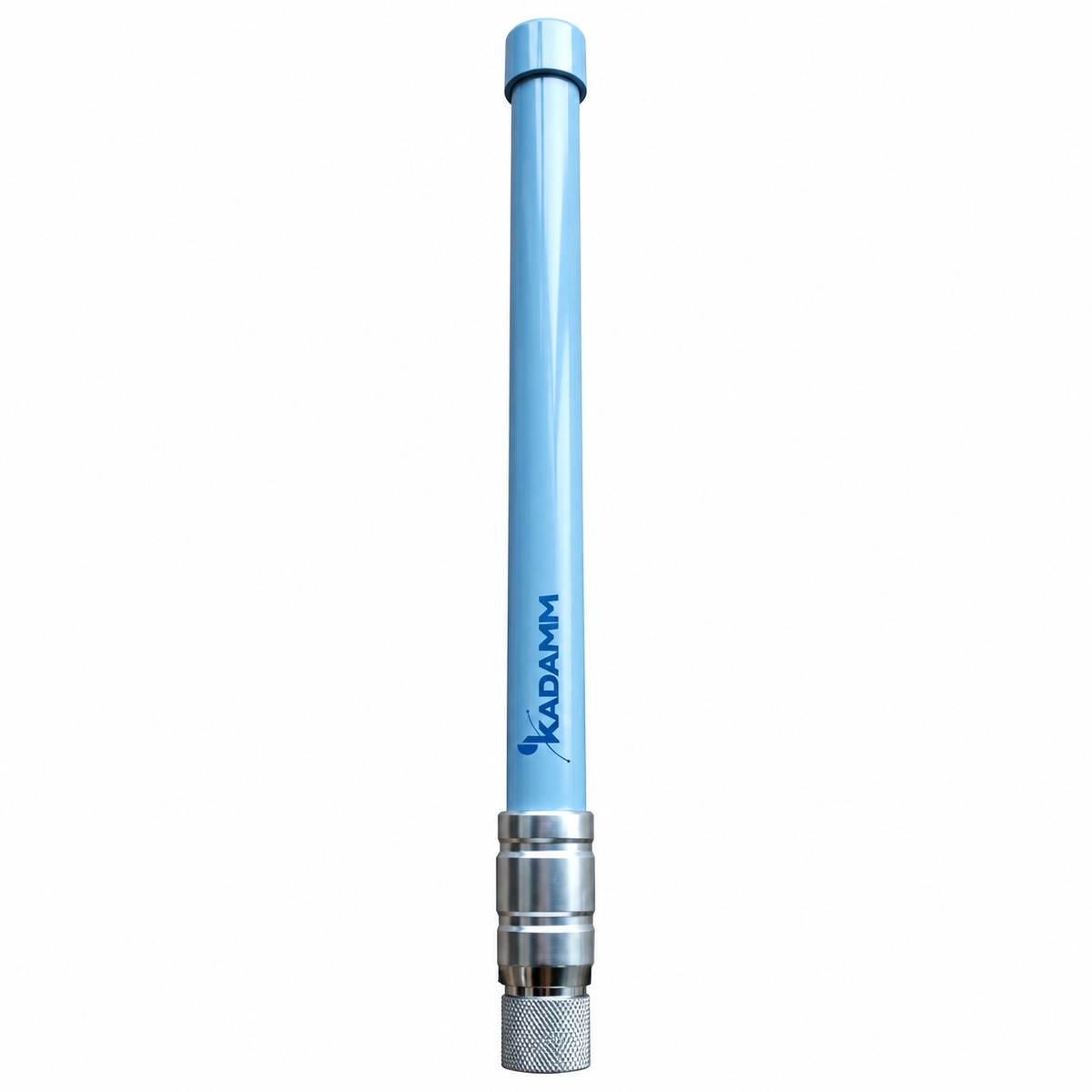

KADAMM AC-45003
@
Узнать цену и срок поставкиУкажите исполнение и количество — вернёмся с коммерческим предложением. sales@bbrc.ru · +7 (495) 109-02-08
Запросить цену →
480–590 МГц
Диапазон
3 дБи
Усиление
360°
Диаграмма (Г)
Вертикальная
Поляризация
N
Разъёмы

Что это за серия

В карточке 2 исполнения; их параметры — в таблице «Исполнения».

Для KADAMM AC-45003 опорные цифры — усиление 3 дБи и разъём N. У KADAMM AC-45003 полоса 480–590 МГц, у KADAMM AC-58003 — 580–700 МГц.

По горизонтали антенна излучает одинаково во все стороны, поэтому усиление получается за счёт сжатия диаграммы в вертикальной плоскости. Относительно полуволнового диполя (2,15 дБи) выигрыш — около 0,9 дБ, то есть мощность у горизонта примерно в 1,2 раза выше.

Радом стеклопластиковый: такая оболочка жёстче пластика, не разрушается от ультрафиолета и лучше держит ветер и наледь, поэтому подходит для постоянной установки на мачтах и крышах.

Со стороны фидера: КСВН не более 2, ≤1,8 при 480–540 — обратно к передатчику уходит не больше 11 % мощности; сопротивление 50 Ом; мощность на вход до 200 Вт; разъём N, вывод снизу.

Исполнение: масса 0,207–0,35 кг, ветер до 55 м/с, радом — стеклопластик, рабочая температура −40…+70 °C. Масса и площадь антенны нужны для расчёта опоры и кронштейна; кабель ведут вдоль опоры на хомутах, чтобы он не висел на разъёме.

Конструктивные особенности

Всенаправленная антенна в радомеДиаграмма 360° по горизонтали при усилении 3 дБи и вертикальном луче 65°; стеклопластиковый радом защищает от дождя, снега и обледенения.
КомпактностьГабариты Ø24 × (425 ± 5) мм, масса 0,207–0,35 кг.
Вертикальная поляризация1 порт, по исполнению (см. таблицу «Исполнения»).
Чистый трактКСВН не более 2, 1,8 при 480–540.
Мощность и защитаДо 200 Вт на порт.
Всепогодное исполнениеРадом — стеклопластик, рабочая температура −40…+70 °C, ветер до 55 м/с.

Технические характеристики

Электрические характеристики

ПараметрЗначение
Диапазон частотпо исполнению (см. таблицу «Исполнения»)
Коэффициент усиления, дБипо исполнению (см. таблицу «Исполнения»)
Ширина ДН по уровню −3 дБ, горизонтальная плоскость360°
Ширина ДН по уровню −3 дБ, вертикальная плоскостьпо исполнению (см. таблицу «Исполнения»)
ПоляризацияВертикальная
КСВН≤2, ≤1,8 при 480–540
Входное сопротивление50 Ом
Максимальная мощность на порт200 Вт

Механические характеристики

ПараметрЗначение
Разъёмыпо исполнению (см. таблицу «Исполнения»)
Расположение разъёмовСнизу
Размеры (В × Ш × Г)по исполнению (см. таблицу «Исполнения»)
Масса антенны0,207–0,35 кг
Максимальная скорость ветра55 м/с
Материал радомаСтеклопластик
Рабочая температура−40…+70 °C

Артикулы серии: исполнения

АртикулДиапазон частот, МГцУсиление, дБиШирина ДН (В)РазъёмДлина / габариты, ммМасса, кг
KADAMM AC-45003480–5803±165±25°вилка NØ24×(425±5)0,207
KADAMM AC-45003-2480–590350°вилка N или по заказу6000,35

Исполнения отличаются только параметрами, приведёнными в таблице; остальные характеристики одинаковы. Нужное исполнение укажите при заказе.

Диаграммы направленности

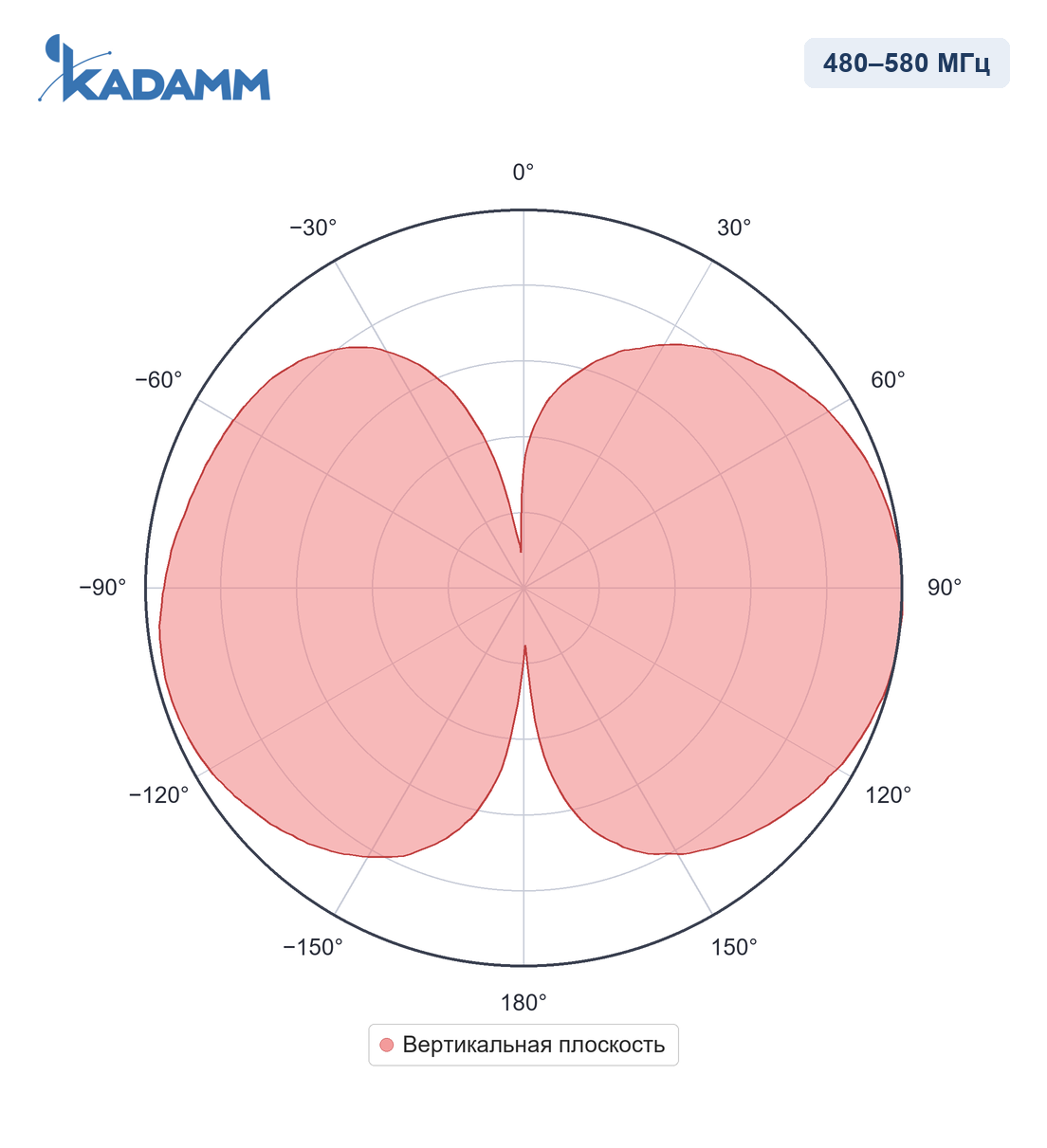

Диаграмма направленности KADAMM AC-45003, 480–580 МГц, вертикальная плоскость
480–580 МГц, вертикальная плоскость
вертикальная плоскость

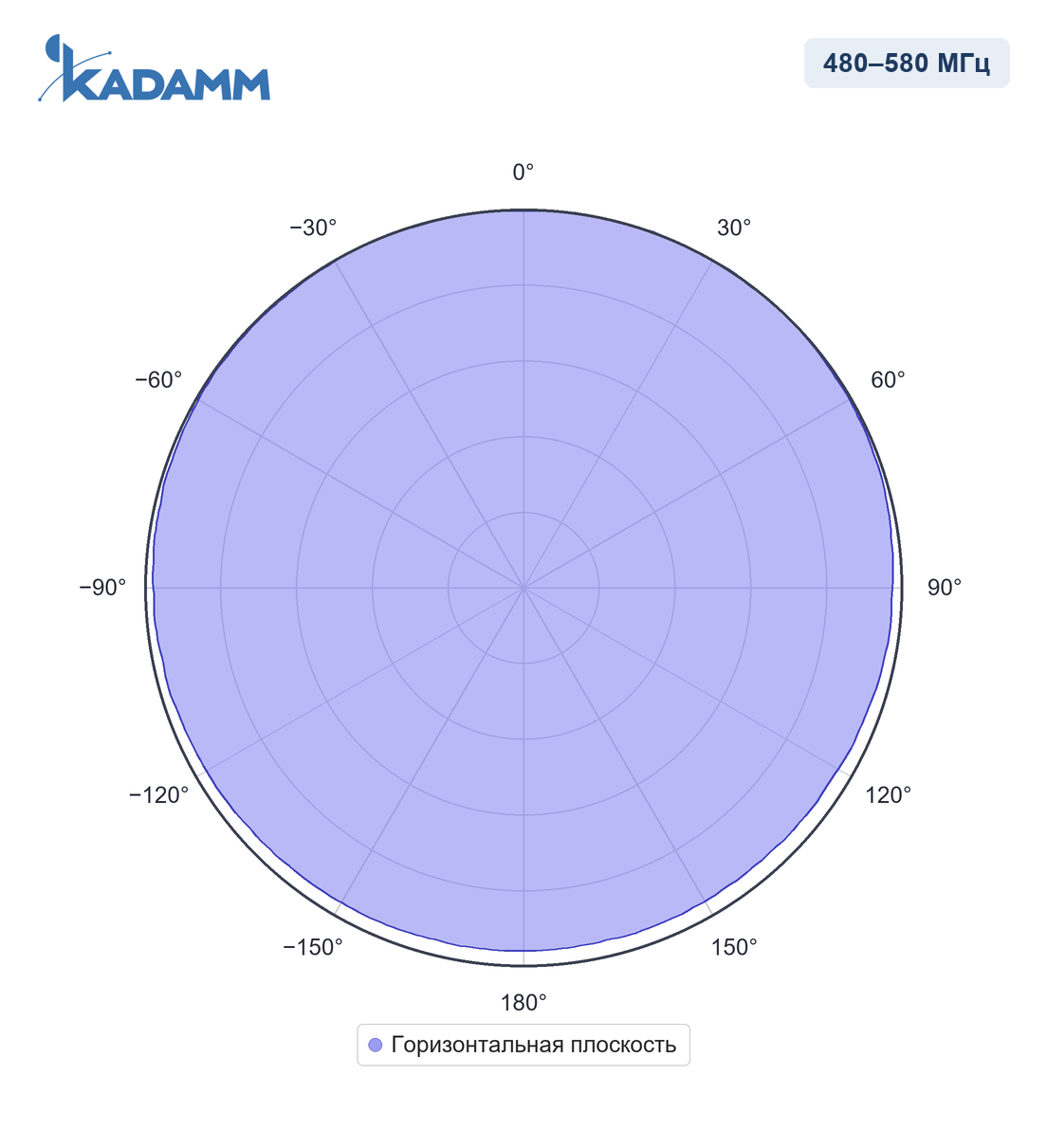

Диаграмма направленности KADAMM AC-45003, 480–580 МГц, горизонтальная плоскость
480–580 МГц, горизонтальная плоскость
горизонтальная плоскость

Диаграммы направленности KADAMM AC-45003 в полосах 480–580 МГц, вертикальная плоскость, 480–580 МГц, горизонтальная плоскость — нормированные, в полярных координатах.

Стандарты и протоколы

✓
IEC 61169-16 — присоединительные размеры разъёмов: по исполнению (см. таблицу «Исполнения»)

Комплект поставки

Антенна KADAMM AC-45003, монтажный комплект.

Где применяется

Где применяют KADAMM AC-45003: радиосети и системы связи, работающие в полосе 480–590 МГц.

Типовые объекты — базовые станции и ретрансляторы радиосвязи, точки сбора телеметрии, шлюзы LoRa и ISM, стационарные модемы на мачтах; абоненты — носимые, автомобильные и стационарные устройства вокруг точки установки.

Как подобрать под объект

Параметр выбораЧто учесть
ПолосаВсе частоты сети — внутри 480–590 МГц.
Усиление3 дБи; большее усиление даёт дальность ценой узкого вертикального луча — смотрите, где расположены абоненты.
Высота подвесаДальность в первую очередь определяет высота: поднять антенну выгоднее, чем увеличить мощность.
Разъём и кабельРазъём N; сечение кабеля — по длине и частоте.
КреплениеКрепление по месту; масса 0,207–0,35 кг.

Сравнение с похожими антеннами KADAMM

ПараметрAC-45003AC-45008AC-45010AC-50005AC-58003AC-58008
ФотоKADAMM AC-45003KADAMM AC-45008KADAMM AC-45010KADAMM AC-50005KADAMM AC-58003KADAMM AC-58008
Диапазон частот480–580 МГц480–590 МГц480–590 МГц500–590 МГц580–700 МГц580–690 МГц
Поляризациявертикальнаявертикальнаявертикальнаявертикальнаявертикальнаявертикальная
Ширина ДН по уровню −3 дБ360°360°360°360°360°360°
Коэффициент усиления3 дБи8 дБи10,2 дБи5 дБи3 дБи7,8 дБи
Типвсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антеннавсенаправленная коллинеарная антенна
КарточкаЭта модельОткрытьОткрытьОткрытьОткрытьОткрыть

Часто задаваемые вопросы

Усиление всенаправленной антенны получается за счёт сжатия луча по вертикали. Чем оно выше, тем дальше по горизонту уходит сигнал, но тем уже вертикальный луч и тем заметнее ослабление прямо под мачтой и на больших углах места. Для холмистой местности небольшой запас по вертикальному лучу важнее лишних децибел.

Для равнинной местности и дальних абонентов берут большее усиление, для площадки вокруг мачты, холмистого рельефа и высотной застройки — меньшее. По результатам расчёта иногда выгоднее поднять антенну на несколько метров, чем брать модель с большим усилением.

Главное для дальности — прямая видимость: радиогоризонт в километрах близок к 4,12, умноженному на сумму корней из высот обеих антенн в метрах. Мачта 20 м и абонент на 1,5 м дают около 23 км, мачта 40 м — около 31 км. Для дальних линий учитывают и кривизну Земли, и запас на замирания.

Рельеф, лес и застройка сокращают это расстояние, а энергетику линии считают по мощности, усилению антенн, потерям в кабеле и чувствительности приёмника. Нехватку дальности дешевле решить подъёмом антенны, чем мощностью передатчика.

Подойдёт, когда каналы передачи и приёма находятся внутри 480–590 МГц. Внутри полосы согласование нормировано целиком (КСВН не более 2, ≤1,8 при 480–540), поэтому важно только не прижимать каналы к самым краям диапазона. Отступ от границ полосы пригодится и тогда, когда в сеть добавят каналы.

Список частот покажет и другое: понадобится ли фильтр от мощных соседних передатчиков на площадке.

Разъём антенны — N; ответную часть кабельной сборки берут того же типа. Без переходников тракт надёжнее: каждый переход вносит потери и становится местом, где со временем портится контакт и появляются продукты интермодуляции. Когда разъём радиостанции отличается, переход выполняют кабельной сборкой с нужными разъёмами на концах.

Кабель подбирают по потерям: на высоких частотах и длинных трассах берут фидер большего сечения. Наружные соединения закрывают герметиком или лентой, а кабель фиксируют на опоре. Перемычку делают с небольшим запасом по длине, чтобы при ветре или вибрации кабель не тянул разъём.

Данные для монтажа: масса — 0,207–0,35 кг; предельный ветер — 55 м/с. Опору рассчитывают на массу и ветровую нагрузку всего оборудования, включая антенну; кабель фиксируют хомутами по опоре, чтобы он не болтался и не нагружал разъём. Высота подвеса и азимут задаются проектом, а не выбираются по месту, так как от них зависит зона покрытия.

Антенну заземляют вместе с опорой, а на вводе кабеля в здание устанавливают грозоразрядник. Разъёмы после монтажа герметизируют. Итог монтажа — замер КСВН линии с записью в паспорт установки.

Поставка и сервис

Поставка

Доставка по всей России

Под заказ с доставкой в любой регион; сроки уточняйте у менеджера. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы

Документация

Техническое описание

Состав документации уточняйте у менеджера

Техподдержка

Консультация по подбору

Поможем выбрать модель, кабельную сборку и крепёж под конкретную задачу. Инженер поможет подобрать модель или аналог; цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.

Артикул для заказа — KADAMM AC-45003, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AC-45003 могут уточняться без уведомления.

Купить KADAMM AC-45003

Доставка по всей России · sales@bbrc.ru · +7 (495) 109-02-08

Поставляем KADAMM AC-45003 — всенаправленная коллинеарная антенна 480–580 МГц, 3 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
