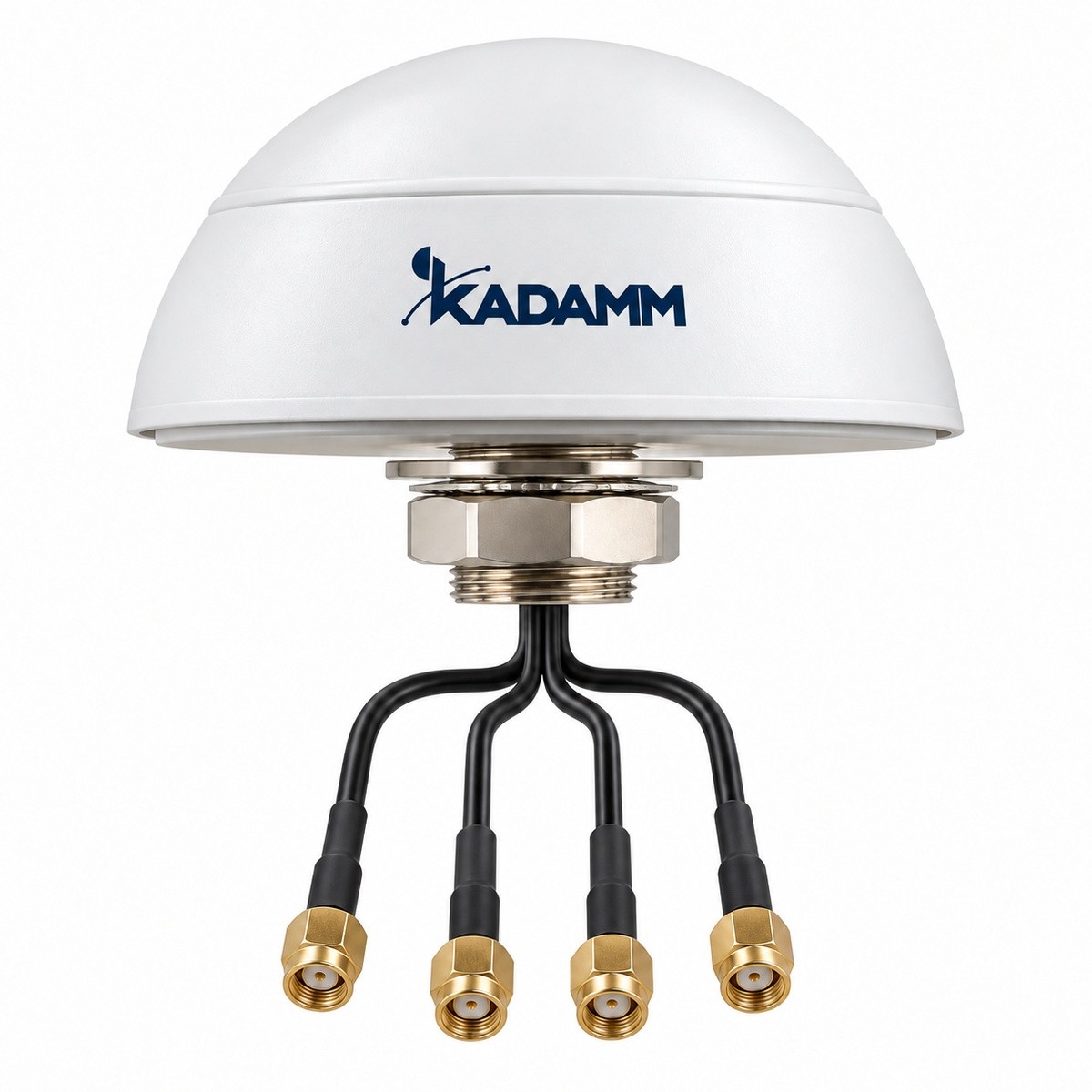

Антенна-«гриб» для крыши транспорта и шкафов связи: 4G MIMO 2×2 698–960 / 1710–2690 МГц и Wi-Fi MIMO 2×2 2,4 / 5 ГГц в корпусе Ø110 × 53 мм; 4 кабеля RG174, SMA, IP67.
Антенна КАДАММ LTE2W2-3 объединяет в одном корпусе две антенны 4G и две антенны Wi-Fi для роутеров с MIMO 2×2. Её ставят на крышу автобуса, автомобиля или на корпус уличного шкафа: через одно отверстие подключаются LTE-модем и точка доступа Wi-Fi. Если нужна ещё и навигация, в том же корпусе есть KADAMM GNSS-LTE2W2-3 с активной ГНСС.
Канал 4G перекрывает 698–960 и 1710–2690 МГц, коэффициент усиления 3 дБи, КСВН менее 3,0. Канал Wi-Fi — 2400–2483,5 и 4900–5825 МГц, 2 дБи, КСВН менее 2,5. Корпус ABS Ø110 × 53 мм, шпилька M27×2 с прокладкой, IP67, −40…+85 °C.
4G MIMO
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 3 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5 / 4900–5825 МГц |
| Число портов (MIMO) | 2 |
| Коэффициент усиления | 2 дБи |
| КСВН | менее 2,5 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Параметр | Значение |
|---|---|
| Габариты | Ø110 × 53 мм (без монтажной шпильки) |
| Материал радома | ABS |
| Крепление | шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе |
| Кабели | 4 × RG174 (другие — по заказу); длина — уточняйте у менеджера |
| Разъёмы | SMA, вилка (другие — по заказу) |
| Степень защиты | IP67 (кроме места вывода кабеля) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM LTE2W2-3 работает в полосах 698–960 / 1710–2690 МГц: Wi-Fi 2,4 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41). Автобусы и транспорт с бортовым Wi-Fi для пассажиров, спецтехника, банкоматы и платёжные терминалы, уличные шкафы с LTE-роутерами.
Антенна КАДАММ LTE2W2-3 с четырьмя кабелями, гайкой и прокладкой; длина кабелей — уточняйте у менеджера.
| Параметр | LTE2W2-3 | AC-1305 | AC-1307 | AC-1308 | AC-1408 | AC-1410 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 698–960 / 1710–2690 МГц + Wi-Fi | 1350–1500 МГц | 1350–1450 МГц | 1392–1460 МГц | 1430–1650 МГц | 1400–1550 МГц |
| Поляризация | линейная | вертикальная | вертикальная | вертикальная | вертикальная | вертикальная |
| Ширина ДН по уровню −3 дБ | — | 360° | 360° | 360° | 360° | 360° |
| Коэффициент усиления | 3 дБи | 5 дБи | 7 дБи | 8 дБи | 8 дБи | 10 дБи |
| Тип | антенна 4G MIMO + Wi-Fi MIMO | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна | всенаправленная коллинеарная антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
KADAMM LTE2W2-3 покрывает Wi-Fi 2,4 ГГц, каналы 1–13.
У KADAMM LTE2W2-3 — SMA, вилка (другие — по заказу); поляризация — линейная.
У KADAMM LTE2W2-3 крепление: шпилька M27×2 (высота резьбовой части 27 мм) с гайкой, уплотнительная прокладка на клеевой основе.
У KADAMM LTE2W2-3: диапазоны 698–960 / 1710–2690 МГц + Wi-Fi, усиление 3 дБи, поляризация линейная, тип антенна 4G MIMO + Wi-Fi MIMO. У KADAMM AC-1305: диапазоны 1350–1500 МГц, усиление 5 дБи, поляризация вертикальная, тип всенаправленная коллинеарная антенна.
Да, KADAMM GNSS-LTE2W2-3 в том же корпусе Ø110 мм добавляет активную антенну GPS/ГЛОНАСС с МШУ 28 дБ и пятый кабель.
Артикул для заказа — KADAMM LTE2W2-3, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM LTE2W2-3 могут уточняться без уведомления.
Поставляем KADAMM LTE2W2-3 — антенна 4G MIMO 2×2 + Wi-Fi MIMO 2×2 для крыши транспорта и шкафов, Ø110 мм, IP67 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
