Зеркалофокусирует волнуОблучательрупор и поляризаторOMTдве поляризацииДиплексерприём / передача
Облучающая система разделяет сигналы приёма и передачи одной антенны.

Что делает облучатель спутниковой антенны

Облучатель стоит в фокусе зеркала (у антенн Кассегрена — за контррефлектором). На передачу он освещает зеркало, на приём собирает сфокусированную им волну. У антенны земной станции облучатель — это не один рупор, а облучающая система: рупор, поляризатор для круговой поляризации, поляризационный селектор (OMT) и фильтры, которые разводят сигналы приёма и передачи по разным волноводным выходам.

От облучателя зависят усиление антенны, уровень боковых лепестков, поляризационная развязка и то, сколько мощности передатчика попадёт на вход приёмника.

Диплексер и OMT: как разделяются приём и передача

Передатчик и приёмник земной станции работают через одну антенну одновременно, в разных полосах. Поляризационный селектор (ортомодовый преобразователь, OMT) разделяет две ортогональные поляризации общего волновода облучателя. Диплексер облучателя дополняет его фильтрами: в приёмном плече стоит фильтр, подавляющий полосу передачи, поэтому мощный сигнал передатчика не перегружает малошумящий усилитель.

УзелЗадачаГлавный параметр
Поляризаторпревращает линейную поляризацию в круговую и обратнокоэффициент эллиптичности
OMT (поляризационный селектор)разделяет две ортогональные поляризацииразвязка портов, кроссполяризация
Диплексер Tx/Rxразделяет полосы передачи и приёмаразвязка передачи и приёма, вносимые потери
Фильтр в приёмном плечеподавляет полосу передачи и внешние помехизатухание в полосе заграждения

Диапазоны: облучатель C, Ku и Ka

ДиапазонПриём, ГГцПередача, ГГцГде применяют
C3,4–4,25,85–6,65магистральные каналы, телепорты, районы с сильными осадками
Ku10,7–12,7513,75–14,5VSAT, спутниковое вещание и сбор данных
Ka17,7–21,227,5–31широкополосный доступ, станции с автосопровождением

Облучатель C-диапазона крупнее и выдерживает большую мощность передачи; облучатель Ku-диапазона компактнее. Двухдиапазонный облучатель C/Ku позволяет принимать обе полосы на одно зеркало. Для приёма в C-диапазоне рядом с сетями 5G в приёмный тракт ставят полосовой волноводный фильтр C-диапазона.

Моноимпульсный облучатель

Антенне с узким лучом (Ka-диапазон, большие зеркала) нужно автосопровождение спутника. Моноимпульсный облучатель кроме суммарного канала приёма и передачи имеет разностный канал: при точном наведении сигнал в нём минимален, при отклонении растёт, и привод по этому сигналу возвращает антенну на спутник. Главный параметр — глубина нуля разностного канала.

Как выбрать облучатель и диплексер

  • Полосы приёма и передачи — по частотному плану вашего ствола, включая нестандартные полосы.
  • Режим — только приём или приём и передача; для передачи — допустимая мощность передатчика.
  • Число портов и поляризация — два порта: одна поляризация на приём и одна на передачу; четыре порта: обе поляризации в каждой полосе; для круговой поляризации нужен поляризатор.
  • Развязка передачи и приёма — чем она выше, тем меньше мощности передатчика на входе МШУ.
  • Интерфейсы — волноводные фланцы облучателя, приёмопередатчика и МШУ должны совпадать.

Серии КАДАММ

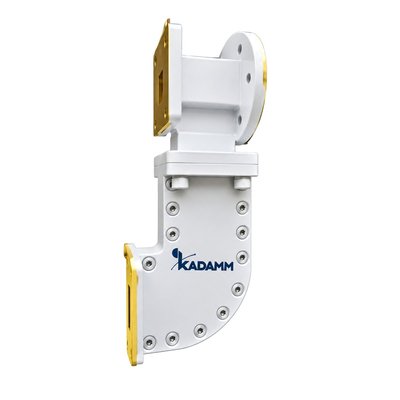

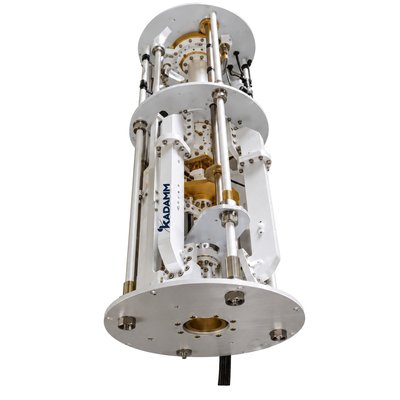

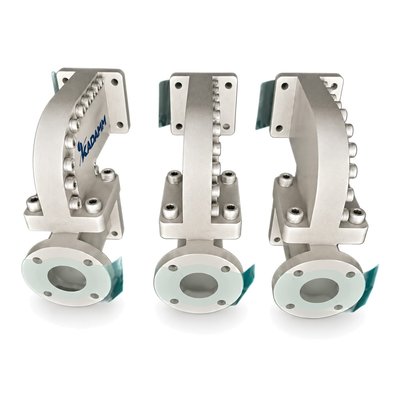

Диплексеры облучателей спутниковых антенн KADAMM ДП-С — 14 моделей для C, Ku, Ka, X и DBS; облучающие системы KADAMM ОБЛ-С — 4 модели, включая двухдиапазонные C/Ku и моноимпульсный облучатель Ka; приёмопередающие OMT KADAMM СП-С — 2 модели. Полосы, развязка, потери, мощность и интерфейсы каждой модели — в таблицах серий.
