Диплексеры облучателей спутниковых антенн KADAMM ДП-С

Код: KADAMM ДП-С
0 ₽
Цена по запросу

Цену и сроки подтвердит менеджер.

Количество
шт
Звоните:
Пишите: sales@bbrc.ru
KADAMM · Диплексеры облучателей спутниковых антенн

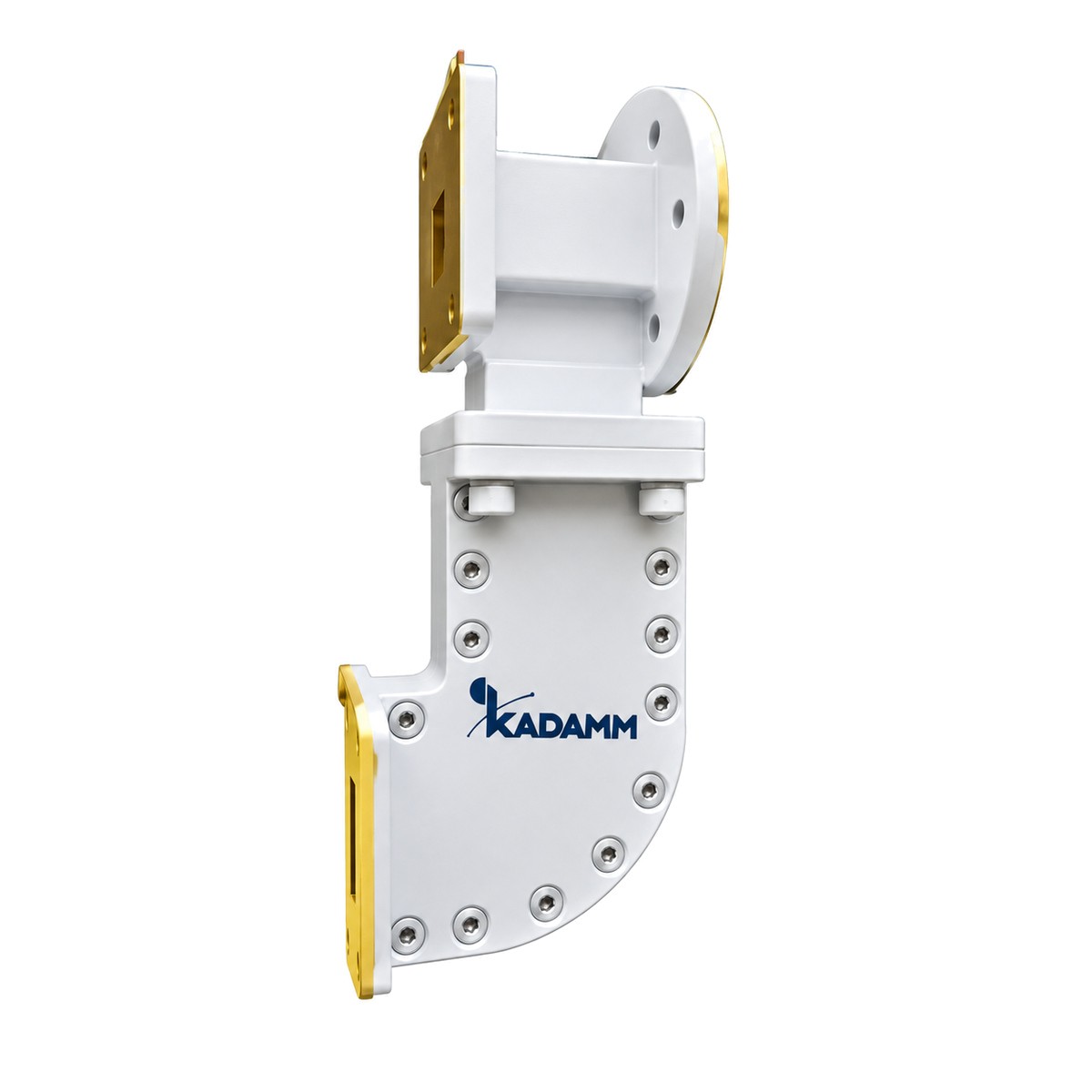

Диплексеры облучателей спутниковых антенн KADAMM ДП-С

Диплексеры облучателей спутниковых антенн: 25 моделей. Разделение приёма и передачи в облучателе земной станции спутниковой связи C, Ku, Ka, X и DBS.

KADAMM ДП-С
3,4 – 31 ГГц
Диапазон частот
25
Моделей в серии
по таблице исполнений
Соединитель

Описание

Серия KADAMM ДП-С — 25 моделей в диапазоне 3,4 – 31 ГГц. Модели различаются: частоты, потери, КСВН, развязка Tx–Rx, поляризация.

Диплексер облучателя спутниковой антенны (волноводный диплексер Tx/Rx) стоит между облучателем и приёмопередатчиком земной станции: он направляет сигнал передатчика в облучатель, а принятый сигнал — к малошумящему усилителю, не пропуская мощность передачи на вход приёмника. Для этого в нём объединены поляризационный селектор (ортомодовый преобразователь) и фильтры подавления полосы передачи в приёмном плече.

Двухпортовые диплексеры работают с одной поляризацией на приём и одной на передачу, четырёхпортовые — с двумя ортогональными поляризациями в каждой полосе. Исполнения с круговой поляризацией содержат поляризатор. В серии KADAMM ДП-С — 25 моделей; полосы приёма и передачи, развязка, потери, мощность и интерфейсы — в таблице.

Диплексер облучателя спутниковой антенны стоит между облучателем и приёмопередатчиком земной станции. Он направляет сигнал передатчика в облучатель, а принятый сигнал — к малошумящему усилителю, не пропуская мощность передачи на вход приёмника.

Серия охватывает диапазоны C, Ku, Ka, X и DBS. Двухпортовые диплексеры работают с одной поляризацией на приём и одной на передачу, четырёхпортовые — с двумя ортогональными поляризациями в каждой полосе; есть исполнения только на приём. Режим, число портов и интерфейсы каждой модели — в таблице.

Диплексер — сборка фильтров с общим портом: он разделяет сигналы разных полос по отдельным выходам или объединяет их в одну линию.

Дуплексный фильтр позволяет передатчику и приёмнику станции работать на одну антенну; его развязка между каналами не пускает мощность своего передатчика на вход приёмника.

По таблице исполнений KADAMM ДП-С: вносимое ослабление от 0,15 до 1,4 дБ; КСВН от 1,1 до 1,4 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Устройство и принцип работы

Основа диплексера — поляризационный селектор (ортомодовый преобразователь) с общим портом квадратного или круглого волновода и волноводные фильтры. Фильтр в приёмном плече подавляет полосу передачи, в передающем — шумы передатчика в полосе приёма. Исполнения с круговой поляризацией дополнены поляризатором.

Передача и приём идут в разных полосах частот и, как правило, в ортогональных поляризациях. Ортомодовый преобразователь разводит их по поляризации, фильтры — по частоте; суммарная развязка складывается из обоих механизмов. Четырёхпортовый диплексер повторяет это для второй поляризации, и станция может работать одновременно на двух поляризациях в каждой полосе.

Ключевые особенности

Диапазон 3,4 – 31 ГГцСерия KADAMM ДП-С перекрывает диапазоны IEEE C, X, Ku, K.
25 моделей в серииРазличаются: частоты, потери, КСВН, развязка Tx–Rx, поляризация.
Развязка приёма и передачиВысокая развязка между плечами передачи и приёма — значение для каждой модели в таблице.
C, Ku, Ka, X, DBSМодели под стандартные полосы спутниковой связи; нестандартные полосы — отдельные исполнения.
2 или 4 портаОдна или две поляризации в каждой полосе; линейная или круговая поляризация.
Мощность передачиДопустимая мощность передатчика — в таблице.

Серия в цифрах

ПараметрПо серии
Моделей в серии25
Диапазон частот серии3,4 – 31 ГГц
Вносимые потери0,15–1,4 дБ
КСВН1,1–1,4
Развязка Tx–Rx85 дБ
Поляризацияпо таблице исполнений (вариантов: 8)
Волноводный интерфейсCPR229F; CPR137F / CPR229F; WR28 / WR42; WR112; WR62 (передача)
Режимтолько приём; приём и передача
Число портов1–4
Коэффициент эллиптичности0,5–1,5 дБ

Чем отличается от других исполнений

Облучающие системы (серия ОБЛ-С)Диплексер вместе с облучателем — готовый узел.
Поляризационные селекторы (серия СП-С)Разделение по поляризации без фильтров подавления.
Волноводные диплексеры общего назначения (серии ДП)Частотное разделение без поляризационного селектора.

Исполнения серии

АртикулЧастоты, ГГцПотери, дБКСВНРазвязка Tx–Rx, дБПоляризацияВолноводный интерфейсРежимЧисло портовЭллипт., дБ
KADAMM ДП-С-10000/1020010-10,08 / 10,12-10,2 (приём / передача)1,41,3уточняйте у менеджерадве линейные (H и V)уточняйте у менеджера———
KADAMM ДП-С-10700/14500-210,7-12,75 / 13,75-14,5 (приём / передача)0,31,22уточняйте у менеджералинейная, совпадающая (H/V)уточняйте у менеджера———
KADAMM ДП-С-10700/1480010,7-12,75 / 13,75-14,8 (приём / передача)0,51,25уточняйте у менеджерадве линейные (H и V)уточняйте у менеджера———
KADAMM ДП-С-10700/1840010,7-12,75 / 17,3-18,4 (приём / передача)0,31,2уточняйте у менеджералинейная, совпадающая (H/V)уточняйте у менеджера———
KADAMM ДП-С-3400/67253,4-4,2 / 5,85-6,725 (приём / передача)0,31,3уточняйте у менеджерадве линейные (H и V)уточняйте у менеджера———
KADAMM ДП-С-3400/6725-К3,4-4,2 / 5,85-6,725 (приём / передача)0,31,3уточняйте у менеджеракруговая (правая и левая)уточняйте у менеджера——0,8 / 2,0
KADAMM ДП-С-3400/67503,4-4,2 / 5,7-6,75 (приём / передача)0,21,3уточняйте у менеджерадве линейные (H и V)уточняйте у менеджера———
KADAMM ДП-С-3400/70253,4-4,8 / 5,8-7,025 (приём / передача)0,351,4уточняйте у менеджералинейная, совпадающая (H/V)уточняйте у менеджера———
KADAMM ДП-С-7250/84007,25-7,75 / 7,9-8,4 (приём / передача)0,51,2уточняйте у менеджерадве линейные (H и V)уточняйте у менеджера——1
KADAMM ДП-С-7250/8400-К7,25-7,75 / 7,9-8,4 (приём / передача)0,51,25уточняйте у менеджеракруговая (правая и левая)уточняйте у менеджера——1
KADAMM ДП-С-7900/7250-К7,9-8,5 / 7,145-7,25 (приём / передача)0,31,25уточняйте у менеджеракруговая или линейная (по заказу)уточняйте у менеджера——0,75
KADAMM ДП-С-C-25,85-6,425 / 3,625-4,2 (передача / приём)0,251,2585линейная / круговаяCPR137F / CPR229Fприём и передача21,09 / 1,30 (передача / приём)
KADAMM ДП-С-C-2-Р5,85-6,65 / 3,4-4,2 (передача / приём)0,251,2585линейная / круговаяCPR137F / CPR229Fприём и передача21,09 / 1,30 (передача / приём)
KADAMM ДП-С-C-45,85-6,425 / 3,625-4,2 (передача / приём)0,25 / 0,41,2585линейная / круговаяCPR137F / CPR229Fприём и передача41,06
KADAMM ДП-С-C-4-И6,725-7,025 / 4,5-4,8 (передача / приём)0,30 / 0,40 (передача / приём)1,2585——приём и передача4—
KADAMM ДП-С-C-Пр3,4-4,80,251,25—линейнаяCPR229Fтолько приём1—
KADAMM ДП-С-DBS-417,3-18,4 / 10,7-12,75 (передача / приём)0,35 / 0,40 (передача / приём)1,3585линейнаяWR62 (передача)приём и передача4—
KADAMM ДП-С-Ka-2-К27,5-31 / 17,7-21,2 (передача / приём)0,15 / 0,3 (передача / приём)1,2—круговаяWR28 / WR42приём и передача21,5
KADAMM ДП-С-Ka-4-К27,5-31,0 / 17,7-21,2 (передача / приём)0,35 / 0,40 (передача / приём)1,2585круговая—приём и передача40,5
KADAMM ДП-С-Ka-К-100027,5-31 / 17,7-21,2 (передача / приём)—1,2585круговая—приём и передача—0,75 / 2,3 (передача / приём)
KADAMM ДП-С-Ku-213,75-14,5 / 10,7-12,75 (передача / приём)0,15 / 0,3 (передача / приём)1,1 / 1,15 (передача / приём)85——приём и передача2—
KADAMM ДП-С-Ku-2-К13,75-14,5 / 10,7-12,75 (передача / приём)—1,1 / 1,15 (передача / приём)85круговая—приём и передача21,5
KADAMM ДП-С-Ku-2-Н12,75-13,25 / 10,7-11,45 (передача / приём)0,15 / 0,3 (передача / приём)1,1 / 1,15 (передача / приём)85——приём и передача2—
KADAMM ДП-С-Ku-413,75-14,5 / 10,7-12,75 (передача / приём)0,35 / 0,40 (передача / приём)1,2585две линейные (V и H)—приём и передача4—
KADAMM ДП-С-X7,9-9,0 / 7,145-7,250,41,25——WR112———

Предельные значения: потери — не более; КСВН — не более; развязка Tx–Rx — не менее. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Прочие параметры

Указаны у части моделей серии; у остальных параметр не нормируется.

ПараметрЗначение
Масса, кг7,5 — KADAMM ДП-С-DBS-4; 2,6 — KADAMM ДП-С-Ka-4-К
Развязка, дБ, не менее85 — KADAMM ДП-С-C-Пр, KADAMM ДП-С-X
Мощность передачи, кВт5 — KADAMM ДП-С-C-2, KADAMM ДП-С-C-2-Р, KADAMM ДП-С-C-4; 5 (2,5 на порт передачи) — KADAMM ДП-С-C-4-И; 1 (0,5 на порт передачи) — KADAMM ДП-С-DBS-4, KADAMM ДП-С-Ka-4-К; 1 — KADAMM ДП-С-Ka-К-1000; 2 (1 на порт передачи) — KADAMM ДП-С-Ku-4
Развязка Tx–Tx и Rx–Rx, дБ, не менее20 (круговая), 30 (линейная) — KADAMM ДП-С-C-4; 35 — KADAMM ДП-С-C-4-И, KADAMM ДП-С-Ku-4; 20 — KADAMM ДП-С-Ka-4-К
Кроссполяризационная развязка, дБ35 — KADAMM ДП-С-C-4-И, KADAMM ДП-С-Ku-4; 40 — KADAMM ДП-С-Ku-2, KADAMM ДП-С-Ku-2-К, KADAMM ДП-С-Ku-2-Н
Развязка Rx–Tx, дБ, не менее75 — KADAMM ДП-С-Ku-4
Рабочая температура, °C-40…+55 — KADAMM ДП-С-X
Развязка Tx–Tx, дБ, не менее35 — KADAMM ДП-С-DBS-4
Мощность передачи, Втуточняйте у менеджера — KADAMM ДП-С-10000/10200, KADAMM ДП-С-10700/14500-2, KADAMM ДП-С-10700/14800, KADAMM ДП-С-10700/18400, KADAMM ДП-С-3400/6725, KADAMM ДП-С-3400/6725-К, KADAMM ДП-С-3400/6750, KADAMM ДП-С-3400/7025, KADAMM ДП-С-7250/8400, KADAMM ДП-С-7250/8400-К, KADAMM ДП-С-7900/7250-К
Материалалюминий — KADAMM ДП-С-10000/10200, KADAMM ДП-С-10700/14500-2, KADAMM ДП-С-10700/14800, KADAMM ДП-С-10700/18400, KADAMM ДП-С-3400/6725, KADAMM ДП-С-3400/6725-К, KADAMM ДП-С-3400/6750, KADAMM ДП-С-3400/7025, KADAMM ДП-С-7250/8400, KADAMM ДП-С-7250/8400-К, KADAMM ДП-С-7900/7250-К

Как читать параметры

ПараметрЧто означает
Диапазон частот, ГГцПолосы передачи и приёма; порядок указан в скобках. В серии: 3,4–27,5 ГГц.
РежимПриём и передача или только приём. В серии: только приём; приём и передача.
Число портовДва порта — одна поляризация в каждой полосе, четыре — две. В серии: 1–4.
ПоляризацияЛинейная или круговая. В серии: по таблице исполнений (вариантов: 8).
Вносимые потери, дБПотери в плечах передачи и приёма. В серии: 0,15–1,4 дБ.
КСВНСогласование портов. В серии: 1,1–1,4.
Развязка Tx–Rx, дБПодавление сигнала передатчика на входе приёма. В серии: 85 дБ.
Развязка Tx–Rx, дБРазвязка между портами. В серии: 85 дБ.
Коэффициент эллиптичности, дБКачество круговой поляризации. В серии: 0,5–1,5 дБ.
Волноводный интерфейсТипоразмеры фланцев портов передачи и приёма. В серии: CPR229F; CPR137F / CPR229F; WR28 / WR42; WR112; WR62 (передача).

Как подобрать

ЧастотыРабочие частоты тракта должны лежать внутри полосы исполнения; диапазон серии — 3,4 – 31 ГГц.
Частоты каналовПолосы приёма и передачи и разнос между ними — по параметрам станции.
АртикулВ заявке указывают полный артикул строки таблицы исполнений.

Выбор внутри серии KADAMM ДП-С: вносимые потери, дБ — от 0,15 / 0,3 (передача / приём) у KADAMM ДП-С-Ku-2 до 1,4 у KADAMM ДП-С-10000/10200; КСВН — от 1,1 / 1,15 (передача / приём) у KADAMM ДП-С-Ku-2 до 1,4 у KADAMM ДП-С-3400/7025.

  1. Полосы передачи и приёма — по спутнику и станции.
  2. Число портов — по числу поляризаций.
  3. Поляризация — линейная или круговая.
  4. Развязка Tx–Rx и мощность — по передатчику и приёмнику.
  5. Интерфейсы — по облучателю и оборудованию.

Монтаж и эксплуатация

Диплексер ставят непосредственно за облучателем, общий порт стыкуют с облучателем без перекоса. Неиспользуемые порты закрывают согласованными нагрузками; соединения герметизируют. Включать передатчик при открытом порте нельзя.

Применение

Ретрансляторы и радиостанции на общей антенне, совмещение диапазонов в одном фидере, облучатели антенн.

Земные станции спутниковой связиРазделение приёма и передачи в облучателе.
Модернизация антеннПеревод антенны на другую полосу или поляризацию.
Станции с поляризационным уплотнениемЧетырёхпортовые исполнения.

Комплект поставки

Комплект поставки модели серии KADAMM ДП-С: диплексер, паспорт изделия.

Нормативная база и термины

✓
ГОСТ 18238-72 — линии передачи СВЧ: прямоугольный и коаксиальный волновод, термины
✓
ГОСТ 13317-89 — элементы соединения СВЧ-трактов, фланцы; КСВН
✓
IEC 60153 — полые металлические волноводы: типоразмеры (обозначения WR)

Вопросы и ответы

Передатчик и приёмник соединены через общий порт; развязка не даёт мощному сигналу передатчика заглушить приёмник.

По строке таблицы исполнений — полным артикулом.

Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.

Четырёхпортовый работает с двумя поляризациями в каждой полосе.

Подавить шумы передатчика в полосе приёма.

Нет, диплексер работает в составе облучающей системы.

К порту приёма через малошумящий усилитель с ответным фланцем.

Серия KADAMM ДП-С перекрывает 3,4 – 31 ГГц: KADAMM ДП-С-C-Пр — 3,4-4,8; KADAMM ДП-С-C-2 — 5,85-6,425 / 3,625-4,2 (передача / приём); KADAMM ДП-С-C-2-Р — 5,85-6,65 / 3,4-4,2 (передача / приём); KADAMM ДП-С-C-4 — 5,85-6,425 / 3,625-4,2 (передача / приём); KADAMM ДП-С-C-4-И — 6,725-7,025 / 4,5-4,8 (передача / приём); KADAMM ДП-С-Ku-2 — 13,75-14,5 / 10,7-12,75 (передача / приём); KADAMM ДП-С-Ku-2-Н — 12,75-13,25 / 10,7-11,45 (передача / приём); KADAMM ДП-С-Ku-2-К — 13,75-14,5 / 10,7-12,75 (передача / приём); ещё 17 в таблице исполнений.

OMT разделяет только поляризации; диплексер дополнительно содержит фильтры и развязывает полосы приёма и передачи.

КАДАММ — диплексеры облучателей спутниковых антенн: запросить цену и сроки
Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ДП-С — по ГОСТ 23221-78, характеристики моделей KADAMM ДП-С могут уточняться без уведомления.

Поставляем Диплексеры облучателей спутниковых антенн KADAMM ДП-С под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
