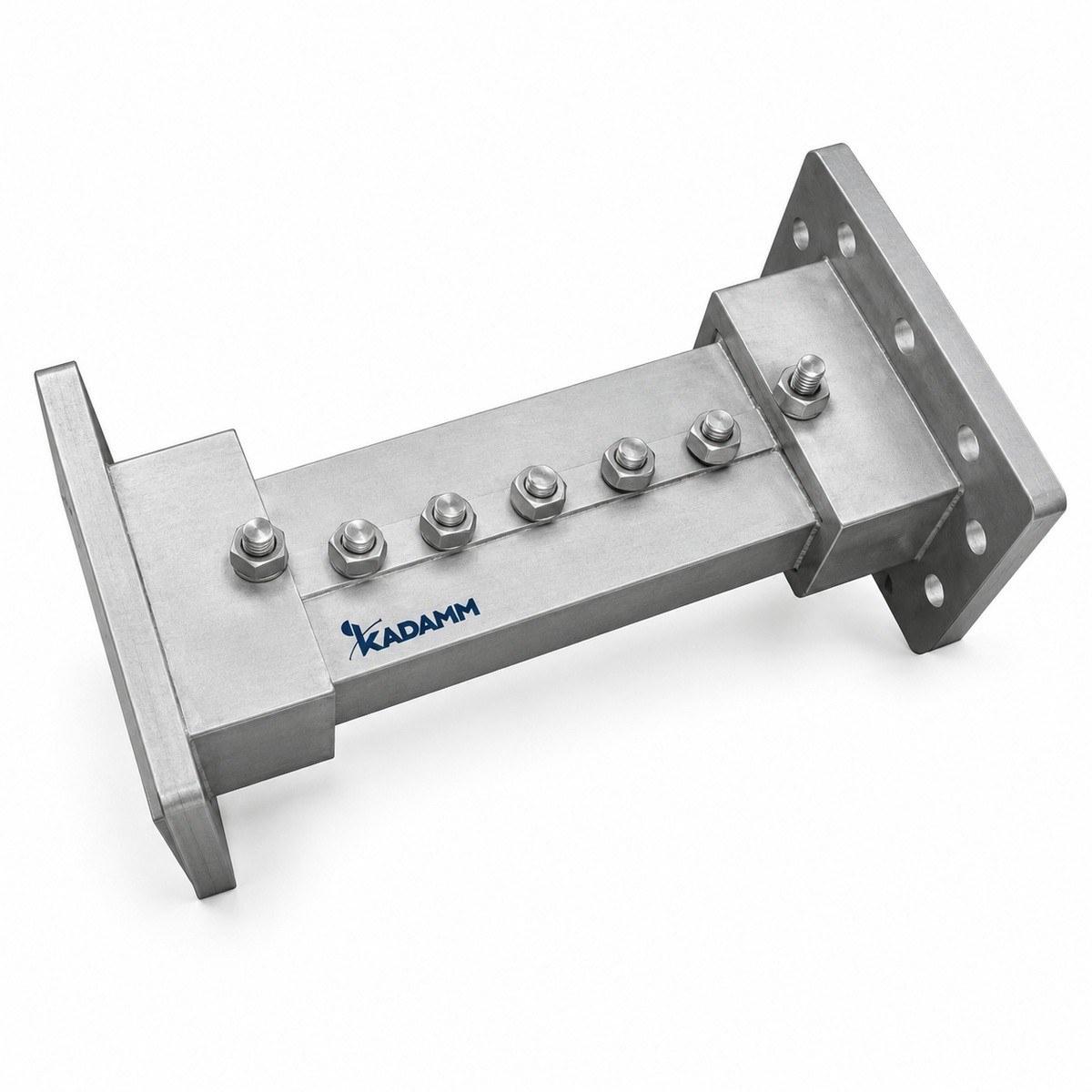

Волноводные фильтры полосно-пропускающие: 18 моделей. Частоты среза или полосы пропускания, подавление и потери — в таблице исполнений.
Серия KADAMM ППФ-В — 18 моделей в диапазоне 2,7 – 86 ГГц. Модели различаются: полоса пропускания, потери, КСВН, подавление, полоса задерживания.
В серии KADAMM ППФ-В — 18 моделей. Для каждой модели — полоса пропускания, вносимые потери, КСВН и подавление в полосе заграждения.
| Артикул | Полоса пропускания, ГГц | Потери, дБ | КСВН | Подавление, дБ | Полоса задерживания, ГГц | Волновод | Материал |
|---|---|---|---|---|---|---|---|
| KADAMM ППФ-11700/12750-WR75 | 11,7-12,75 | 0,3 | 1,2 | ≥55 | 14-14,5 | WR75 | медь |
| KADAMM ППФ-13300/13700-WR62 | 13,3-13,7 | 0,3 | 1,2 | ≥50 | 15,3-15,5 | WR62 | медь |
| KADAMM ППФ-17700/21200 | 17,7-21,2 | 0,15 | — | 85 | 27,5-31 | — | — |
| KADAMM ППФ-20000/22000-WR42 | 20-22 | 0,5 | 1,25 | ≥50 | 30-31 | WR42 | медь |
| KADAMM ППФ-24500/27000-WR34 | 24,5-27 | 0,3 | 1,2 | ≥40 ≥60 | ≤22 ≤20 | WR34 | медь |
| KADAMM ППФ-2700/3000-WR284 | 2,7-3 | 0,3 | 1,2 | ≥30 | 0-2,65 | WR284 | алюминий |
| KADAMM ППФ-30500/31300-WR28 | 30,5-31,3 | 0,6 | 1,2 | ≥70 | 26-28,35 | WR28 | медь |
| KADAMM ППФ-3700/4200-WR229 | 3,7-4,2 | 0,5 | 1,2 | ≥25 ≥60 ≥70 | 3,65/4,25 3,55/4,35 3,5/4,4 | WR229 | алюминий |
| KADAMM ППФ-3700/4200-WR229-5G | 3,7-4,2 | 0,5 | 1,3 | 45 | 2,0-3,62; 4,275-5,0 | WR229 | — |
| KADAMM ППФ-37500/39500-WR22 | 37,5-39,5 | 0,8 | 1,5 | ≥70 | 17-31 | WR22 | алюминий |
| KADAMM ППФ-50000/67000-WR15 | 50-67 | 1,6 | 1,5 | ≥45 | 0-44,8 | WR15 | медь |
| KADAMM ППФ-5600/5920-WR159 | 5,6-5,92 | 0,3 | 1,2 | ≥55 | 5,25-5,3 | WR159 | алюминий |
| KADAMM ППФ-5850/6425-WR137 | 5,85-6,425 | 0,4 | 1,2 | ≥70 | 3,4-4,2 | WR137 | медь |
| KADAMM ППФ-78000/86000-WR10 | 78-86 | 1,2 | 1,5 | ≥60 ≥60 | 60-73 90-110 | WR10 | медь |
| KADAMM ППФ-7900/8400 | 7,9-8,4 | 0,2 | 1,20 | — | — | — | — |
| KADAMM ППФ-7900/8400-WR112 | 7,9-8,4 | 0,6 | 1,2 | ≥60 | 7,25-7,75 | WR112 | медь |
| KADAMM ППФ-8000/9000-WR90 | 8-9 | 0,5 | 1,2 | ≥30 | 7,125-7,235 | WR90 | медь |
| KADAMM ППФ-8600/9700-WR90 | 8,6-9,7 | 0,5 | 1,20 | 30 | 7,125-7,235 | WR90 | медь |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ППФ-В: вносимые потери, дБ — от 0,15 у KADAMM ППФ-17700/21200 до 1,6 у KADAMM ППФ-50000/67000-WR15; КСВН — от 1,2 у KADAMM ППФ-2700/3000-WR284 до 1,5 у KADAMM ППФ-78000/86000-WR10; затухание в полосе заграждения, дБ — от 85 у KADAMM ППФ-17700/21200 до ≥25 ≥60 ≥70 у KADAMM ППФ-3700/4200-WR229.
Серия KADAMM ППФ-В (2,7 – 86 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V): подавление гармоник; защита приёмников; измерения.
Комплект поставки модели серии KADAMM ППФ-В: фильтр, паспорт изделия.
Серия KADAMM ППФ-В перекрывает 2,7 – 86 ГГц: KADAMM ППФ-2700/3000-WR284 — 2,7-3; KADAMM ППФ-3700/4200-WR229 — 3,7-4,2; KADAMM ППФ-5600/5920-WR159 — 5,6-5,92; KADAMM ППФ-5850/6425-WR137 — 5,85-6,425; KADAMM ППФ-7900/8400-WR112 — 7,9-8,4; KADAMM ППФ-8000/9000-WR90 — 8-9; KADAMM ППФ-11700/12750-WR75 — 11,7-12,75; KADAMM ППФ-13300/13700-WR62 — 13,3-13,7; ещё 10 в таблице исполнений.
У KADAMM ППФ-В: диапазон 2,7 – 86 ГГц, 18 моделей, соединители по таблице исполнений. У KADAMM ППФ: диапазон 40 МГц – 62 ГГц, 168 моделей, соединители SMA, 2,92 мм, N, 2,4 мм, 1,85 мм.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ППФ-В — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ППФ-В могут уточняться без уведомления.
Поставляем Волноводные фильтры полосно-пропускающие KADAMM ППФ-В под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
