Волноводы Andrew / CommScope — полный обзор линейки

Гибкие секции Flex Twist, эллиптические волноводы EW/EWP, жёсткие WR-секции, герметизирующие окна и комплекты заземления. Разбираем, чем отличаются, как выбирать по частоте и фланцу, что покупают чаще всего и как состыковать с приёмопередатчиком РРЛ. Перелинковка на все 20 карточек в каталоге BBRC.

Волновод — это полая металлическая труба, по которой распространяется СВЧ-сигнал. В отличие от коаксиального кабеля, у волновода нет центрального проводника, и поэтому он не имеет диэлектрических потерь — вся волна идёт буквально по воздуху внутри трубы. Это даёт минимальные потери и высокую пропускаемую мощность на частотах от 1 ГГц и выше.

На частотах ниже 3 ГГц коаксиал ещё конкурентен, но выше 5 ГГц — и особенно выше 10 ГГц — волновод вне конкуренции: коаксиальные потери на этих частотах растут квадратично, а у волновода они остаются на уровне 0,03–0,15 дБ/м. Поэтому магистральные РРЛ X- и Ku-диапазонов делают именно на волноводе.

Стандартные обозначения: WR<число> (Waveguide Rectangular, число = ширина внутреннего сечения в сотых дюйма) — американский стандарт EIA. R<число> и PDR<число> / CPR<число>G — международный стандарт IEC. У одного и того же волновода есть и EIA, и IEC-обозначение: например, WR112 = R84 с фланцами PDR84 (то же сечение, разные системы маркировки).

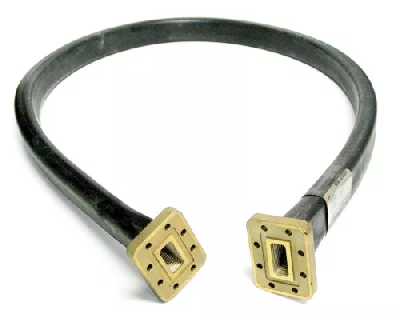

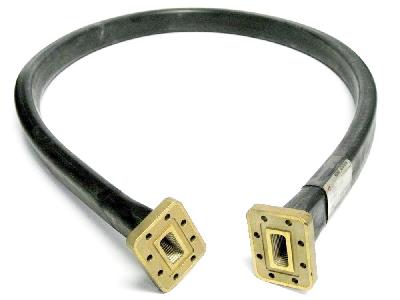

Гибкие волноводы — это не «гибкий» в смысле как кабель. Их можно один раз изогнуть и закрутить под нужным углом, но это не та деталь, которую сматывают в бухту. Применяются они для одной задачи: скомпенсировать неточность стыковки между приёмопередатчиком и жёстким волноводным трактом или антенной, и снять с фланцев вибрационные нагрузки.

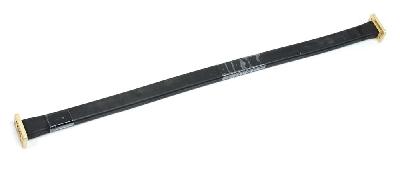

Расшифровка маркировки F <размер> <фланцы> S <длина>: F112HHS3 — F = Flex Twist, 112 = WR112, HH = два фланца PDR84 (H), S3 = standard 1000 мм. Длина шифруется в последней цифре: 1 = 300 мм, 2 = 600 мм, 3 = 1000 мм, 4 = 1200 мм, 5 = 1500 мм.

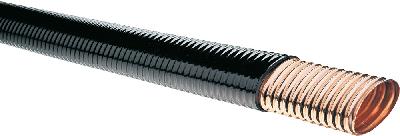

Эллиптические волноводы — это спирально гофрированные трубы эллиптического сечения, поставляемые в бухтах по 50–200 м. Их главное преимущество перед прямоугольными секциями — один отрезок на всю длину трассы от антенны до приёмопередатчика, без промежуточных фланцевых стыков (каждый стык — точка потерь и потенциальной негерметичности).

Маркировка EW<число> или EWP<число>: серия EW — стандартная, серия EWP (Premium) — с улучшенными параметрами VSWR и затухания, обычно для требовательных операторских РРЛ. Число в названии указывает диапазон применения.

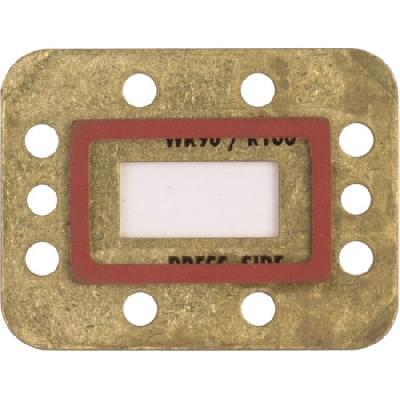

Pressure window — это тонкая диэлектрическая мембрана между двумя фланцами, которая пропускает СВЧ-сигнал, но не пропускает воздух. Применяется там, где волноводная линия наддута сухим воздухом или азотом под давлением — это типичный случай для магистральных РРЛ X-диапазона и спутниковых наземных станций.

Окно разделяет наддутую и атмосферную часть тракта, позволяя обслуживать антенну или приёмопередатчик без сброса давления во всей линии. Типовые параметры серии 223306: VSWR ≤ 1,15 во всей рабочей полосе, вносимые потери ≤ 0,2 дБ, рабочее давление до 30 psi (~2 бар).

Любой эллиптический волновод или коаксиальный фидер 1-5/8" на башне или мачте обязан заземляться минимум в трёх точках: у антенны, у входа в здание и у приёмопередатчика. Без этого тракт уязвим к наведённым разрядам молнии и статическому электричеству, и при первой же грозе можно потерять приёмопередатчик стоимостью в десятки раз дороже самого комплекта заземления.

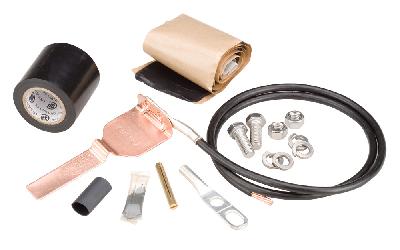

220498 — стандартный комплект Andrew/CommScope для коаксиала 1-5/8" и эллиптических волноводов EW52 / EW63. Включает медный хомут, гибкий медный проводник 6 AWG в ПВХ-оболочке с уже обжатым двухотверстным наконечником, рулон бутил-каучуковой ленты и рулон ПВХ-изоленты — всё для одной полной точки заземления.
