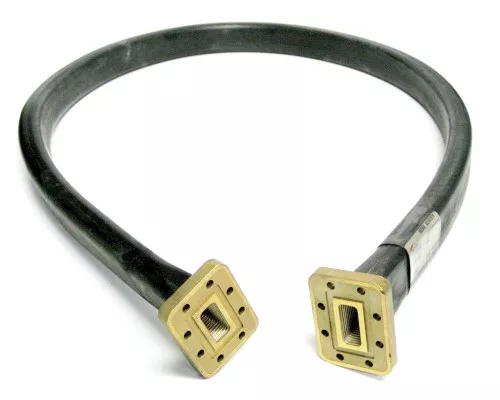

Гибкая волноводная секция CommScope (Andrew Solutions) серии FlexTwist стандарта WR62 с диапазоном 12,4–18,0 ГГц — диапазон Ku. Применяется в фидерных линиях радиорелейных и спутниковых станций для компенсации механических перекосов, температурных деформаций и развязки от вибраций. Сборка из спирально намотанной посеребрённой латунной ленты с паяным швом, защитный неопреновый кожух. Оба фланца — европейские стандарта IEC (квадратный, без канавки): PBR140. Длина 300 мм (12").
F062KKS1 — стандартная гибкая волноводная секция CommScope (бренд Andrew Solutions) серии FlexTwist размера WR62 с фланцами PBR140 на обоих концах и длиной 300 мм. Покрывает полный диапазон волновода WR62 — 12,4–18,0 ГГц (обозначение полосы S). WR62 — диапазон Ku, традиционно используемый для спутниковой связи (TV-вещание, VSAT, морские терминалы) и метеорологических радаров. Размер волновода 15,80×7,90 мм. Также применяется в радиорелейных линиях средней ёмкости 15 ГГц. Сердцевина — спирально намотанная посеребрённая латунная лента с непрерывным паяным швом, привулканизованный неопреновый кожух защищает от влаги, масел, озона и УФ. Конструкция допускает многократные изгибы и кручения в пределах указанных радиусов без деградации S-параметров. Рабочий диапазон температур — от −55 до +100°C.
| Позиция | Код | Значение |
|---|---|---|
| Тип изделия | F | FlexTwist — гибкая волноводная секция |
| Размер волновода | 62 | WR62 / WG18 / R140 (внутр. сечение 15,80×7,90 мм) |
| Фланец A | K | PBR140 — IEC 60154, квадратный без канавки (WR62/R140) |
| Фланец B | K | PBR140 — IEC 60154, квадратный без канавки (WR62/R140) |
| Полоса частот | S | Standard — полный диапазон 12,4–18,0 ГГц |
| Длина | 1 | 300 мм (12") |
| Стандарт волновода | WR62 (EIA) / WG18 (RCSC) / R140 (IEC) |
| Рабочий диапазон частот | 12,4–18,0 ГГц |
| Частота отсечки (TE₁10) | ~9,49 ГГц (теор.) |
| VSWR (КСВН) max | 1,10 |
| Возвратные потери (RL), min | ~26 дБ |
| Затухание (типовое) | 0,99 дБ/м (0,30 дБ/фут) |
| Затухание на длине 300 мм | ~0,30 дБ |
| Средняя передаваемая мощность | 400 Вт |
| Пиковая передаваемая мощность | 100 кВт |
| Тип фланцев | PBR140 (оба конца) |
| Длина секции (от фланца до фланца) | 300 мм (12") ±3% |
| Материал сердцевины | Посеребрённая латунь, спиральная намотка |
| Защитный кожух | Привулканизованный неопрен |
| Материал фланцев | Латунь |
| Мин. радиус изгиба (E-плоскость) | 52 мм |
| Мин. радиус изгиба (H-плоскость) | 102 мм |
| Макс. угол кручения | 445°/м |
| Испытательное давление | 45 psi (310 кПа) |
| Рабочая температура | −55°C … +100°C |
| Устойчивость к средам | Масла, озон, УФ |
| Сертификаты | ISO 9001, RoHS, REACH-SVHC |
| Артикул | Фланцы | Длина | VSWR |
|---|---|---|---|
| F062KKS1 (эта модель) | PBR140 — PBR140 | 300 мм | ≤1,10 |
Все варианты в строке WR62 электрически идентичны (12,4–18,0 ГГц, затухание 0,99 дБ/м, мощность 400 Вт средн.). Различаются только длиной и типом фланца.
| Размер | Диапазон | Затухание | Применение |
|---|---|---|---|
| WR28 (F28) | 26,5–40 ГГц | 3,28 дБ/м | 5G mmWave, Ka-band SatCom |
| WR42 (F42) | 17,7–26,5 ГГц | 2,62 дБ/м | РРЛ 18/23 ГГц, K-band |
| WR62 (F62) — эта | 12,4–18 ГГц | 0,99 дБ/м | Ku-band SatCom, метеорадары |
| WR75 (F75) | 10–15 ГГц | 0,59 дБ/м | Граница X/Ku, Ku uplink |
| WR112 (F112) | 7,05–10 ГГц | 0,40 дБ/м | X-band РРЛ, военные SatCom |
| WR137 (F137) | 5,85–8,2 ГГц | 0,30 дБ/м | РРЛ 6/7/8 ГГц, C-band uplink |
Гарантия
12 месяцев
Гарантия производителя CommScope/Andrew на скрытые дефекты при соблюдении условий монтажа.
Срок службы
15+ лет
При соблюдении температурного и механического режимов эксплуатации.
Техподдержка
Русскоязычная служба
Подбор и совместимость с оборудованием РРЛ.
Стандарты
EIA WR, IEC 60154
Производство ISO 9001-сертифицированных площадок CommScope.
Купить CommScope/Andrew F062KKS1
Поставка под заказ · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Гибкий волновод Andrew F062KKS1 (Commscope) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
