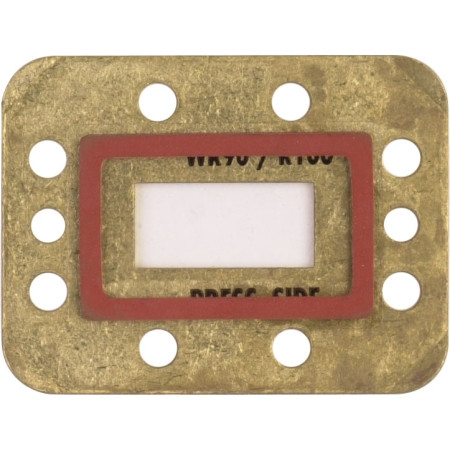

223306-84 — герметичное окно (pressure window) для прямоугольного волновода WR112, фланец PDR84, 7,05–10,0 ГГц

Pressure Window (герметизирующее окно) для прямоугольного волновода WR112 производства Andrew / CommScope. Устанавливается на стыке фланцев PDR84 в волноводной линии РРЛ X-диапазона. Изолирует наддутую часть тракта от ненаддутой, защищает волновод от влаги, пыли и перепадов давления, сохраняя СВЧ-параметры с минимальными потерями. Применяется в фидерах радиорелейных линий и магистральных СВЧ-трактов 7,05–10,0 ГГц.

223306-84 — это герметизирующее окно (англ. pressure window) для прямоугольного волновода WR112 с фланцами стандарта IEC PDR84. По сути, это диэлектрическая мембрана между двумя фланцами, которая пропускает СВЧ-сигнал, но не пропускает воздух. Нужна там, где волноводная линия должна быть наддута сухим воздухом или азотом под давлением для защиты от конденсата — типичный случай для РРЛ магистрального уровня. Окно разделяет наддутый и атмосферный участок тракта, позволяя обслуживать антенну или приёмопередатчик без сброса давления во всей линии. Изготовлено в кодинге Andrew / CommScope, совместимо со всеми волноводами семейства WR112 / PDR84 / CPR112G (включая собственные жёсткие и гибкие секции CommScope, RFS, ProCom и др.).

Фланец PDR84 — это стандарт IEC R84 (он же CPR112G в североамериканской номенклатуре EIA). Полоса WR112 номинально 7,05–10,0 ГГц, рекомендованная рабочая полоса 8,2–12,4 ГГц по стандарту EIA, в этой карточке мы указываем полосу по описанию производителя 7,05–10,0 ГГц.

Тип волновода	WR112 (R84)
Тип фланца	PDR84 (IEC R84)
Рабочая полоса частот	7,05–10,0 ГГц
VSWR (КСВН), макс.	1,15 : 1 (типично) — по серии pressure window
Вносимые потери, типично	≤ 0,2 дБ
Импеданс линии	соответствует WR112

Назначение	Герметизация (pressure window) волноводного тракта
Материал окна (мембраны)	Диэлектрик (стеклотекстолит / ПТФЭ-стеклоткань) с медной обкладкой по периметру
Материал корпуса/фланца	Латунь / алюминиевый сплав с антикоррозийным покрытием
Максимальное рабочее давление	до 30 psi (≈ 2 бар), типично для серии
Рабочая температура	от −55 до +85 °C
Степень защиты после установки	IP65/IP67 при правильном уплотнении фланцев
Совместимые встречные фланцы	PDR84, CPR112G, UDR84

• Радиорелейные линии (РРЛ) X-диапазона: магистральные линии связи операторов, ВПК, ж/д и др.
• СВЧ-фидеры между приёмопередатчиком и параболической антенной с наддувом сухим воздухом / азотом
• Радиолокационные системы (РЛС) X-диапазона
• Спутниковые приёмопередающие тракты на промежуточных частотах волноводного канала
• Стыковка наддутой части тракта с атмосферной частью (антенный модуль / переход на коаксиал)

1. Зачистить сопрягаемые фланцы PDR84 от загрязнений и старых уплотнителей.
2. Установить новое резиновое (силиконовое) кольцо-уплотнитель в канавку фланца.
3. Разместить pressure window 223306-84 между двумя фланцами, выровнять по штифтам.
4. Закрутить крепёжные болты крест-накрест с одинаковым моментом затяжки (обычно 4–6 Н·м).
5. Опрессовать линию: подать рабочее давление наддува, проверить отсутствие падения давления в течение 30 мин.
6. Проверить КСВН на векторном анализаторе цепей — не должен ухудшиться более чем на 0,05.

Сопрягается с любыми волноводами и оборудованием на фланцах PDR84 (или совместимых CPR112G / UDR84):

• Гибкие волноводы Andrew серии F112xxxxxx (F112HHS3, F112CCS3, F112HKS4, F112CCS5 и др.)
• Жёсткие медные WR112-секции прямоугольных волноводов
• Переходы «волновод-коаксиал» серии C112xxxxx (Andrew)
• Приёмопередатчики и антенны РРЛ X-диапазона любых производителей с фланцами PDR84
