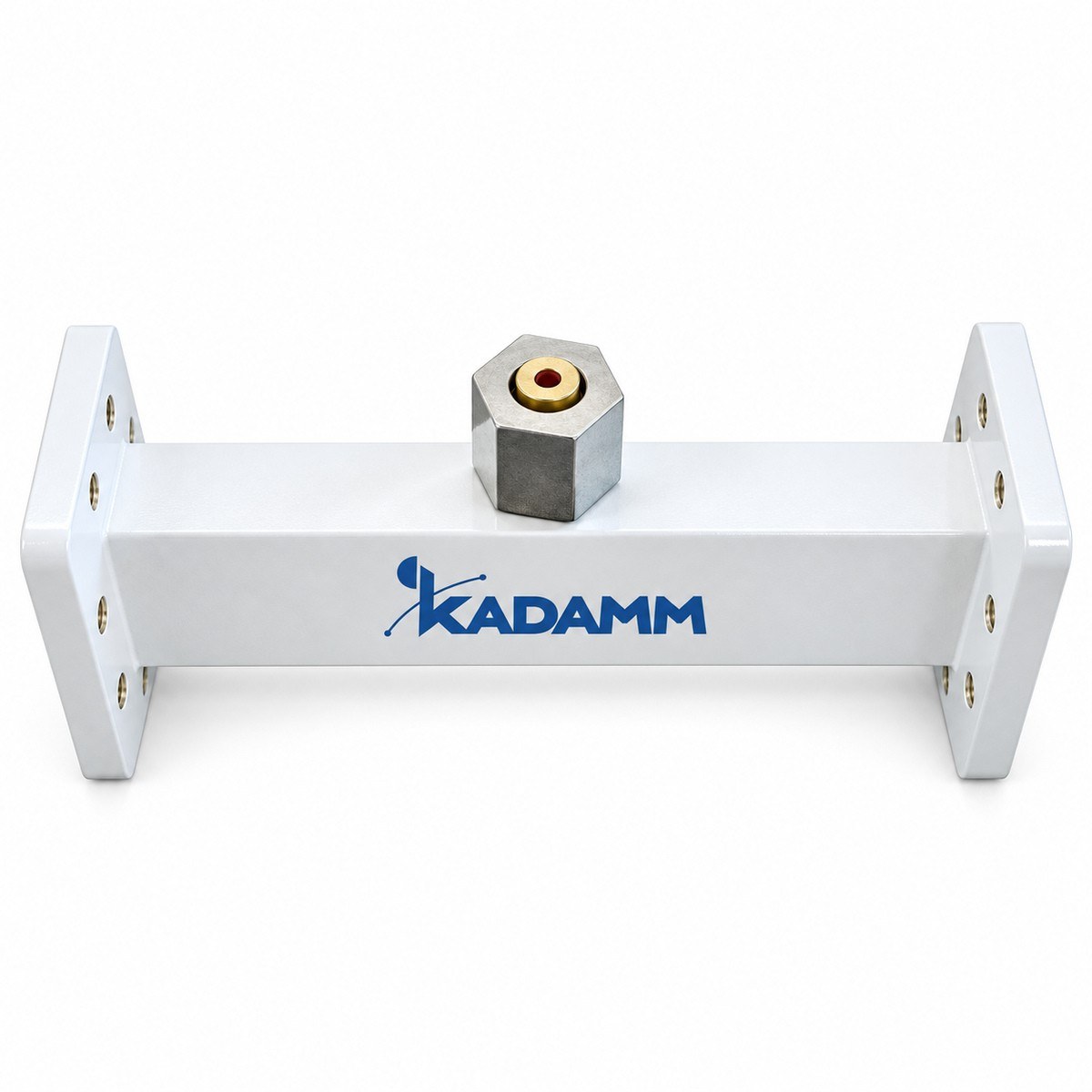

Прямоугольные волноводы герметизируемые (под избыточное давление): 24 модели в диапазоне 320 МГц – 40 ГГц. Прямые секции жёсткого волновода с фланцами, длина — по заказу.
Серия KADAMM ВП-Г — 24 модели в диапазоне 320 МГц – 40 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, материал.
Прямоугольный волновод — основа волноводного тракта: по нему СВЧ-энергия передаётся с малыми потерями и при большой мощности. Прямые секции соединяют узлы тракта; длина секции задаётся при заказе.
В серии KADAMM ВП-Г — 24 модели. Типоразмер волновода (WR) задаёт рабочий диапазон, в таблице — диапазон, КСВН, диапазон длин, фланец и материал (алюминий, медь или латунь).
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Материал | Длина, мм | Давление, МПа |
|---|---|---|---|---|---|---|---|
| KADAMM ВП-WR112-М-Г | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR1150-А-Г | 0,64-0,98 | 1,05 | WR1150 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR137-М-Г | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR1500-А-Г | 0,49-0,75 | 1,05 | WR1500 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR159-А-Г | 4,64-7,05 | 1,05 | WR159 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR1800-А-Г | 0,41-0,62 | 1,05 | WR1800 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR187-А-Г | 3,94-5,99 | 1,05 | WR187 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR2100-А-Г | 0,35-0,53 | 1,05 | WR2100 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR229-А-Г | 3,22-4,90 | 1,05 | WR229 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR2300-А-Г | 0,32-0,49 | 1,05 | WR2300 | FDP/FDM | алюминий | 200 | ≤0,1 |
| KADAMM ВП-WR28-М-Г | 26,5-40,0 | 1,1 | WR28 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR284-А-Г | 2,60-3,95 | 1,05 | WR284 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR34-М-Г | 21,7-33,0 | 1,1 | WR34 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR340-А-Г | 2,17-3,30 | 1,05 | WR340 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR42-М-Г | 17,6-26,7 | 1,1 | WR42 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR430-А-Г | 1,72-2,61 | 1,05 | WR430 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR51-М-Г | 14,5-22,0 | 1,1 | WR51 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR510-А-Г | 1,45-2,20 | 1,05 | WR510 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR62-М-Г | 11,9-18,0 | 1,1 | WR62 | FBP/FBM | медь | 50 | ≤0,2 |
| KADAMM ВП-WR650-А-Г | 1,13-1,73 | 1,05 | WR650 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR75-М-Г | 9,84-15,0 | 1,1 | WR75 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR770-А-Г | 0,96-1,46 | 1,05 | WR770 | FDP/FDM | алюминий | 100 | ≤0,1 |
| KADAMM ВП-WR90-М-Г | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | медь | 50 | ≤0,1 |
| KADAMM ВП-WR975-А-Г | 0,75-1,15 | 1,05 | WR975 | FDP/FDM | алюминий | 200 | ≤0,1 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ВП-Г: КСВН — от 1,05 у KADAMM ВП-WR2300-А-Г до 1,1 у KADAMM ВП-WR28-М-Г.
Серия KADAMM ВП-Г (320 МГц – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): волноводные тракты; радиолокация и связь; испытательные стенды.
Комплект поставки модели серии KADAMM ВП-Г: секция волновода, паспорт изделия.
Серия KADAMM ВП-Г перекрывает 320 МГц – 40 ГГц: KADAMM ВП-WR2300-А-Г — 0,32-0,49; KADAMM ВП-WR2100-А-Г — 0,35-0,53; KADAMM ВП-WR1800-А-Г — 0,41-0,62; KADAMM ВП-WR1500-А-Г — 0,49-0,75; KADAMM ВП-WR1150-А-Г — 0,64-0,98; KADAMM ВП-WR975-А-Г — 0,75-1,15; KADAMM ВП-WR770-А-Г — 0,96-1,46; KADAMM ВП-WR650-А-Г — 1,13-1,73; ещё 16 в таблице исполнений.
У KADAMM ВП-Г: диапазон 320 МГц – 40 ГГц, 24 модели, соединители по таблице исполнений. У KADAMM ВП-Н: диапазон 840 МГц – 40 ГГц, 13 моделей, соединители по таблице исполнений.
Медь даёт наименьшие потери, алюминий — наименьшую массу, латунь — прочность; выбор — по требованиям тракта.
Российские сечения по ГОСТ 13317 близки к WR, но не всегда равны; совместимость фланцев уточняйте у менеджера.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВП-Г — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВП-Г могут уточняться без уведомления.
Поставляем Прямоугольные волноводы герметизируемые (под избыточное давление) KADAMM ВП-Г под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
