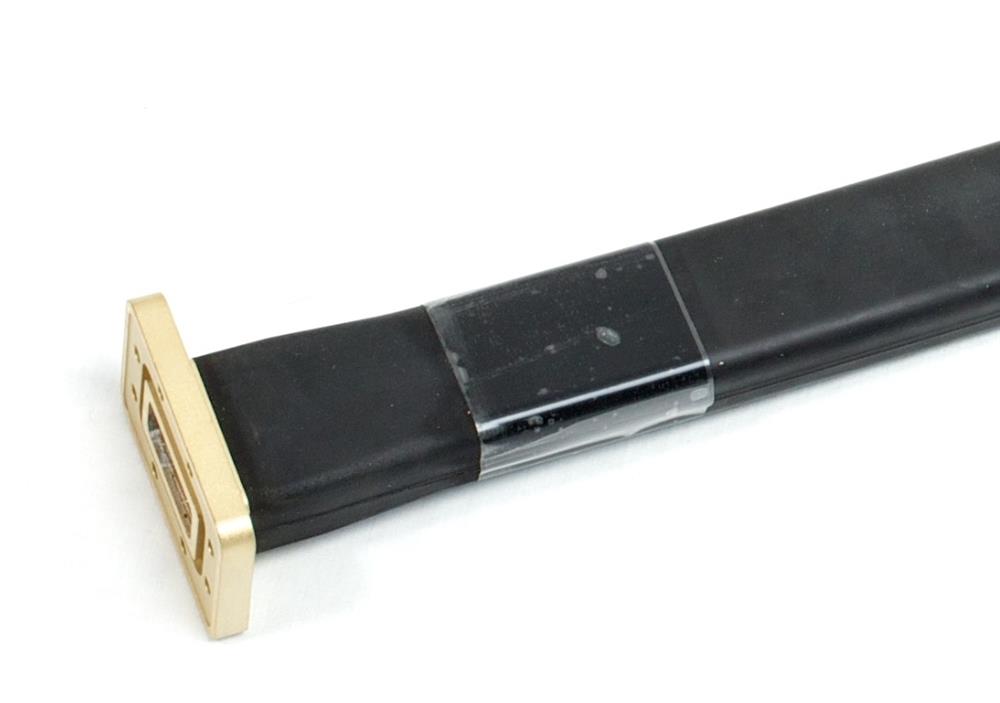

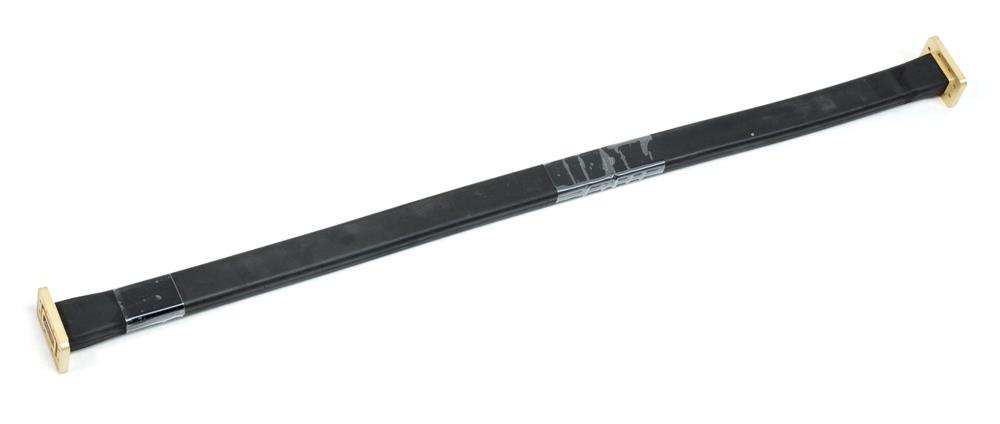

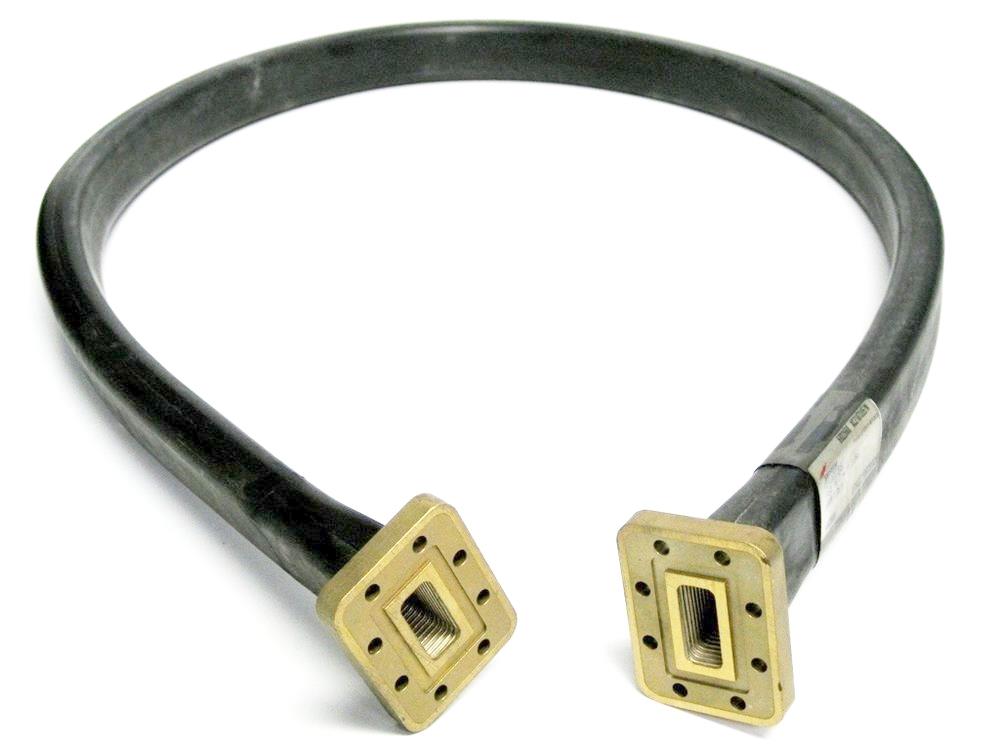

F112HKS4 — гибкий волновод CommScope/Andrew FlexTwist WR112, фланцы PDR84/PBR84, длина 1000 мм
Гибкая волноводная секция CommScope (Andrew Solutions) серии FlexTwist стандарта WR112 с диапазоном 7,05–10,0 ГГц — X-band. Применяется в фидерных линиях радиорелейных и спутниковых станций для компенсации механических перекосов, температурных деформаций и развязки от вибраций. Сборка из спирально намотанной посеребрённой латунной ленты с паяным швом, защитный неопреновый кожух. Оба фланца — смешанные европейского стандарта IEC (PDR с канавкой и PBR без канавки): PDR84 с одной стороны, PBR84 — с другой. Длина 1000 мм (39").
О модели
F112HKS4 — стандартная гибкая волноводная секция CommScope (бренд Andrew Solutions) серии FlexTwist размера WR112 с фланцами PDR84 (сторона A) и PBR84 (сторона B) и длиной 1000 мм. Покрывает полный диапазон волновода WR112 — 7,05–10,0 ГГц (обозначение полосы S). WR112 покрывает X-диапазон — одну из старейших и самых распространённых полос для военной связи, радиолокации и спутниковых систем. Размер волновода 28,50×12,62 мм. Применяется в РРЛ X-band, военных SatCom (7,25–8,4 ГГц), радарах дальнего обзора и испытательных стендах. Сердцевина — спирально намотанная посеребрённая латунная лента с непрерывным паяным швом, привулканизованный неопреновый кожух защищает от влаги, масел, озона и УФ. Конструкция допускает многократные изгибы и кручения в пределах указанных радиусов без деградации S-параметров. Рабочий диапазон температур — от −55 до +100°C.
Ключевые преимущества
Расшифровка артикула
| Позиция | Код | Значение |
|---|---|---|
| Тип изделия | F | FlexTwist — гибкая волноводная секция |
| Размер волновода | 112 | WR112 / WG15 / R84 (внутр. сечение 28,50×12,62 мм) |
| Фланец A | H | PDR84 — IEC 60154, прямоугольный с канавкой под прокладку |
| Фланец B | K | PBR84 — IEC 60154, квадратный без канавки (WR112/R84) |
| Полоса частот | S | Standard — полный диапазон 7,05–10,0 ГГц |
| Длина | 4 | 1000 мм (39") |
Электрические характеристики
| Стандарт волновода | WR112 (EIA) / WG15 (RCSC) / R84 (IEC) |
| Рабочий диапазон частот | 7,05–10,0 ГГц |
| Частота отсечки (TE₁10) | ~5,26 ГГц (теор.) |
| VSWR (КСВН) max | 1,13 |
| Возвратные потери (RL), min | ~24 дБ |
| Затухание (типовое) | 0,40 дБ/м (0,12 дБ/фут) |
| Затухание на длине 1000 мм | ~0,40 дБ |
| Средняя передаваемая мощность | 1260 Вт |
| Пиковая передаваемая мощность | 315 кВт |
| Тип фланцев | PDR84 (сторона A) / PBR84 (сторона B) |
Механические и эксплуатационные характеристики
| Длина секции (от фланца до фланца) | 1000 мм (39") ±3% |
| Материал сердцевины | Посеребрённая латунь, спиральная намотка |
| Защитный кожух | Привулканизованный неопрен |
| Материал фланцев | Латунь |
| Мин. радиус изгиба (E-плоскость) | 76 мм |
| Мин. радиус изгиба (H-плоскость) | 152 мм |
| Макс. угол кручения | 264°/м |
| Испытательное давление | 35 psi (240 кПа) |
| Рабочая температура | −55°C … +100°C |
| Устойчивость к средам | Масла, озон, УФ |
| Сертификаты | ISO 9001, RoHS, REACH-SVHC |
Области применения
Рекомендации по монтажу
Другие гибкие волноводы WR112 в каталоге
| Артикул | Фланцы | Длина | VSWR |
|---|---|---|---|
| F112CCS3 → | CPR112G — CPR112G | 900 мм | ≤1,10 |
| F112CCS5 → | CPR112G — CPR112G | 1200 мм | ≤1,13 |
| F112HHS3 → | PDR84 — PDR84 | 900 мм | ≤1,10 |
| F112HKS4 (эта модель) | PDR84 — PBR84 | 1000 мм | ≤1,13 |
Все варианты в строке WR112 электрически идентичны (7,05–10,0 ГГц, затухание 0,40 дБ/м, мощность 1260 Вт средн.). Различаются только длиной и типом фланца.
FlexTwist для других частотных диапазонов
| Размер | Диапазон | Затухание | Применение |
|---|---|---|---|
| WR28 (F28) | 26,5–40 ГГц | 3,28 дБ/м | 5G mmWave, Ka-band SatCom |
| WR42 (F42) | 17,7–26,5 ГГц | 2,62 дБ/м | РРЛ 18/23 ГГц, K-band |
| WR62 (F62) | 12,4–18 ГГц | 0,99 дБ/м | Ku-band SatCom, метеорадары |
| WR75 (F75) | 10–15 ГГц | 0,59 дБ/м | Граница X/Ku, Ku uplink |
| WR112 (F112) — эта | 7,05–10 ГГц | 0,40 дБ/м | X-band РРЛ, военные SatCom |
| WR137 (F137) | 5,85–8,2 ГГц | 0,30 дБ/м | РРЛ 6/7/8 ГГц, C-band uplink |
Частые вопросы
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя CommScope/Andrew на скрытые дефекты при соблюдении условий монтажа.
Срок службы
15+ лет
При соблюдении температурного и механического режимов эксплуатации.
Техподдержка
Русскоязычная служба
Подбор и совместимость с оборудованием РРЛ.
Стандарты
EIA WR, IEC 60154
Производство ISO 9001-сертифицированных площадок CommScope.
Купить CommScope/Andrew F112HKS4
Поставка под заказ · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Размер волновода: WR112
- Минимальная частота, ГГц: 7,05
- Максимальная частота, ГГц: 10
- КСВН: 1,13
- Тип волновода: Прямоугольный
- Интерфейс: PDR84
- Интерфейс 2: PBR84
- Длина, мм: 1 000
- Затухание, дБ/м: 0,4
- Средняя мощность, ВТ: 1 260
- Пиковая мощность, кВт: 315
- Давление максимальное, 35: 35
Промышленное оборудование Гибкий волновод Andrew F112HKS4 (Commscope) от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размер волновода: WR112
- Минимальная частота, ГГц: 7,05
- Максимальная частота, ГГц: 10
- КСВН: 1,13
- Тип волновода: Прямоугольный
- Интерфейс: PDR84
- Интерфейс 2: PBR84
- Длина, мм: 1 000
- Затухание, дБ/м: 0,4
- Средняя мощность, ВТ: 1 260
- Пиковая мощность, кВт: 315
- Давление максимальное, 35: 35
