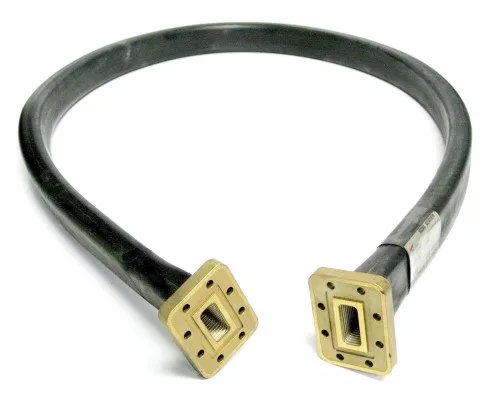

Гибкая волноводная секция CommScope (Andrew Solutions) серии FlexTwist стандарта WR137 с диапазоном 5,85–8,20 ГГц — самого ходового РРЛ-диапазона 6 и 7 ГГц. Применяется в фидерных линиях радиорелейных станций для компенсации механических перекосов, температурных деформаций и развязки от вибраций. Оба фланца — американские CPR137G (EIA, прямоугольный с канавкой под прокладку). Длина 900 мм (35").
F137CCS3 — стандартная гибкая волноводная секция CommScope (бренд Andrew Solutions) серии FlexTwist размера WR137 с фланцами CPR137G на обоих концах и длиной 900 мм. Покрывает полный диапазон волновода WR137 — 5,85–8,20 ГГц (обозначение полосы S). Это самый востребованный размер волновода для радиорелейной связи в диапазонах 6 ГГц (5,925–6,425) и 7 ГГц (7,125–7,750). Сердцевина — спирально намотанная посеребрённая латунная лента с непрерывным паяным швом, привулканизованный неопреновый кожух защищает от влаги, масел, озона и УФ. Конструкция допускает многократные изгибы и кручения в пределах указанных радиусов. Рабочий диапазон температур — от −55 до +100°C.
| Позиция | Код | Значение |
|---|---|---|
| Тип изделия | F | FlexTwist — гибкая волноводная секция |
| Размер волновода | 137 | WR137 / WG14 / R70 (внутр. сечение 34,85×15,80 мм) |
| Фланец A | C | CPR137G — EIA, прямоугольный с канавкой под прокладку |
| Фланец B | C | CPR137G — такой же тип на втором конце |
| Полоса частот | S | Standard — полный диапазон 5,85–8,20 ГГц |
| Длина | 3 | 900 мм (35") |
| Стандарт волновода | WR137 (EIA) / WG14 (RCSC) / R70 (IEC) |
| Рабочий диапазон частот | 5,85–8,20 ГГц |
| Частота отсечки (TE₁₀) | ~4,30 ГГц (теор.) |
| VSWR (КСВН) max | 1,10 |
| Возвратные потери (RL), min | 26 дБ |
| Затухание (типовое) | 0,30 дБ/м (0,09 дБ/фут) |
| Затухание на длине 900 мм | ~0,27 дБ |
| Средняя передаваемая мощность | 2000 Вт |
| Пиковая передаваемая мощность | 500 кВт |
| Тип фланцев (A и B) | CPR137G (EIA) — прямоугольный с канавкой |
| Длина секции (от фланца до фланца) | 900 мм (35") ±3% |
| Материал сердцевины | Посеребрённая латунь, спиральная намотка |
| Защитный кожух | Привулканизованный неопрен |
| Материал фланцев | Латунь |
| Мин. радиус изгиба (E-плоскость) | 102 мм (4,0") |
| Мин. радиус изгиба (H-плоскость) | 204 мм (8,0") |
| Макс. угол кручения | 214°/м (65°/фут) |
| Испытательное давление | 30 psi (205 кПа) |
| Рабочая температура | −55°C … +100°C |
| Устойчивость к средам | Масла, озон, УФ |
| Артикул | Фланцы | Длина | VSWR |
|---|---|---|---|
| F137CCS1 → | CPR137G — CPR137G (EIA) | 300 мм | ≤1,10 |
| F137CCS2 → | CPR137G — CPR137G (EIA) | 600 мм | ≤1,10 |
| F137CCS3 (эта модель) | CPR137G — CPR137G (EIA) | 900 мм | ≤1,10 |
| F137HHS3 → | PDR70 — PDR70 (IEC) | 900 мм | ≤1,10 |
| F137HHS5 → | PDR70 — PDR70 (IEC) | 1200 мм | ≤1,10 |
Все варианты электрически идентичны (5,85–8,2 ГГц, VSWR ≤1,10, 0,30 дБ/м). Различаются только длиной и типом фланца. Выбор C-серии или H-серии определяется типом фланца на сопрягаемом оборудовании.
| Размер | Диапазон | Затухание | Применение |
|---|---|---|---|
| WR28 (F028) | 26,5–40 ГГц (Ka) | 3,28 дБ/м | 5G mmWave, Ka-band SatCom |
| WR42 (F042) | 17,7–26,5 ГГц (K) | 2,62 дБ/м | РРЛ 18/23 ГГц, K-band |
| WR62 (F062) | 12,4–18 ГГц (Ku) | 0,99 дБ/м | Ku-band SatCom, метеорадары |
| WR75 (F075) | 10–15 ГГц | 0,59 дБ/м | Граница X/Ku, Ku uplink |
| WR112 (F112) | 7,05–10 ГГц (X) | 0,40 дБ/м | X-band РРЛ, военные SatCom |
| WR137 (F137) — эта | 5,85–8,2 ГГц | 0,30 дБ/м | РРЛ 6/7/8 ГГц, C-band uplink |
Гарантия
12 месяцев
Гарантия производителя CommScope/Andrew на скрытые дефекты при соблюдении условий монтажа.
Срок службы
15+ лет
При соблюдении температурного и механического режимов эксплуатации.
Техподдержка
Русскоязычная служба
Подбор фланцев и совместимости с оборудованием РРЛ.
Стандарты
EIA WR, IEC 60154
Производство ISO 9001:2008-сертифицированных площадок CommScope. RoHS, REACH, China RoHS.
Купить CommScope/Andrew F137CCS3
Поставка под заказ · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
Поставляем Гибкая волноводная секция Andrew F137CCS3 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
