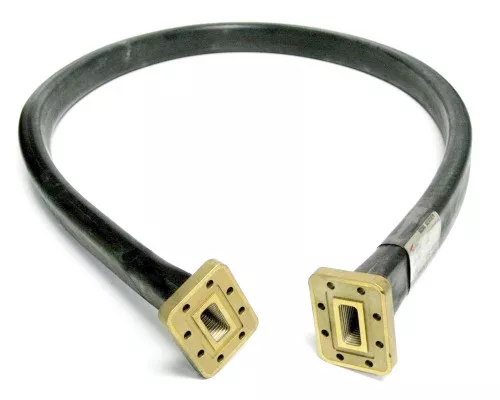

Гибкая волноводная секция CommScope (Andrew Solutions) серии FlexTwist стандарта WR137 с диапазоном 5,85–8,20 ГГц — самый ходовой РРЛ-диапазон 6 и 7 ГГц. Применяется в фидерных линиях радиорелейных и спутниковых станций для компенсации механических перекосов, температурных деформаций и развязки от вибраций. Сборка из спирально намотанной посеребрённой латунной ленты с паяным швом, защитный неопреновый кожух. Оба фланца — европейские стандарта IEC (прямоугольный, с канавкой под прокладку): PDR70. Длина 900 мм (35").
F137HHS3 — стандартная гибкая волноводная секция CommScope (бренд Andrew Solutions) серии FlexTwist размера WR137 с фланцами PDR70 на обоих концах и длиной 900 мм. Покрывает полный диапазон волновода WR137 — 5,85–8,20 ГГц (обозначение полосы S). Это самый востребованный размер волновода для радиорелейной связи в диапазонах 6 ГГц (5,925–6,425) и 7 ГГц (7,125–7,750). Размер волновода 34,85×15,80 мм — крупный, с самой высокой мощностью в гибкой F-серии (2000 Вт средней, 500 кВт пиковой). Также применяется в C-band SatCom uplink (5,925–6,425 ГГц) и тропосферной связи. Сердцевина — спирально намотанная посеребрённая латунная лента с непрерывным паяным швом, привулканизованный неопреновый кожух защищает от влаги, масел, озона и УФ. Конструкция допускает многократные изгибы и кручения в пределах указанных радиусов без деградации S-параметров. Рабочий диапазон температур — от −55 до +100°C.
| Позиция | Код | Значение |
|---|---|---|
| Тип изделия | F | FlexTwist — гибкая волноводная секция |
| Размер волновода | 137 | WR137 / WG14 / R70 (внутр. сечение 34,85×15,80 мм) |
| Фланец A | H | PDR70 — IEC 60154, прямоугольный с канавкой под прокладку |
| Фланец B | H | PDR70 — IEC 60154, прямоугольный с канавкой под прокладку |
| Полоса частот | S | Standard — полный диапазон 5,85–8,20 ГГц |
| Длина | 3 | 900 мм (35") |
| Стандарт волновода | WR137 (EIA) / WG14 (RCSC) / R70 (IEC) |
| Рабочий диапазон частот | 5,85–8,20 ГГц |
| Частота отсечки (TE₁10) | ~4,30 ГГц (теор.) |
| VSWR (КСВН) max | 1,10 |
| Возвратные потери (RL), min | ~26 дБ |
| Затухание (типовое) | 0,30 дБ/м (0,09 дБ/фут) |
| Затухание на длине 900 мм | ~0,27 дБ |
| Средняя передаваемая мощность | 2000 Вт |
| Пиковая передаваемая мощность | 500 кВт |
| Тип фланцев | PDR70 (оба конца) |
| Длина секции (от фланца до фланца) | 900 мм (35") ±3% |
| Материал сердцевины | Посеребрённая латунь, спиральная намотка |
| Защитный кожух | Привулканизованный неопрен |
| Материал фланцев | Латунь |
| Мин. радиус изгиба (E-плоскость) | 102 мм |
| Мин. радиус изгиба (H-плоскость) | 204 мм |
| Макс. угол кручения | 214°/м |
| Испытательное давление | 30 psi (205 кПа) |
| Рабочая температура | −55°C … +100°C |
| Устойчивость к средам | Масла, озон, УФ |
| Сертификаты | ISO 9001, RoHS, REACH-SVHC |
| Артикул | Фланцы | Длина | VSWR |
|---|---|---|---|
| F137CCS1 → | CPR137G — CPR137G | 300 мм | ≤1,10 |
| F137CCS2 → | CPR137G — CPR137G | 600 мм | ≤1,10 |
| F137CCS3 → | CPR137G — CPR137G | 900 мм | ≤1,10 |
| F137HHS3 (эта модель) | PDR70 — PDR70 | 900 мм | ≤1,10 |
| F137HHS5 → | PDR70 — PDR70 | 1200 мм | ≤1,10 |
Все варианты в строке WR137 электрически идентичны (5,85–8,20 ГГц, затухание 0,30 дБ/м, мощность 2000 Вт средн.). Различаются только длиной и типом фланца.
| Размер | Диапазон | Затухание | Применение |
|---|---|---|---|
| WR28 (F28) | 26,5–40 ГГц | 3,28 дБ/м | 5G mmWave, Ka-band SatCom |
| WR42 (F42) | 17,7–26,5 ГГц | 2,62 дБ/м | РРЛ 18/23 ГГц, K-band |
| WR62 (F62) | 12,4–18 ГГц | 0,99 дБ/м | Ku-band SatCom, метеорадары |
| WR75 (F75) | 10–15 ГГц | 0,59 дБ/м | Граница X/Ku, Ku uplink |
| WR112 (F112) | 7,05–10 ГГц | 0,40 дБ/м | X-band РРЛ, военные SatCom |
| WR137 (F137) — эта | 5,85–8,2 ГГц | 0,30 дБ/м | РРЛ 6/7/8 ГГц, C-band uplink |
Гарантия
12 месяцев
Гарантия производителя CommScope/Andrew на скрытые дефекты при соблюдении условий монтажа.
Срок службы
15+ лет
При соблюдении температурного и механического режимов эксплуатации.
Техподдержка
Русскоязычная служба
Подбор и совместимость с оборудованием РРЛ.
Стандарты
EIA WR, IEC 60154
Производство ISO 9001-сертифицированных площадок CommScope.
