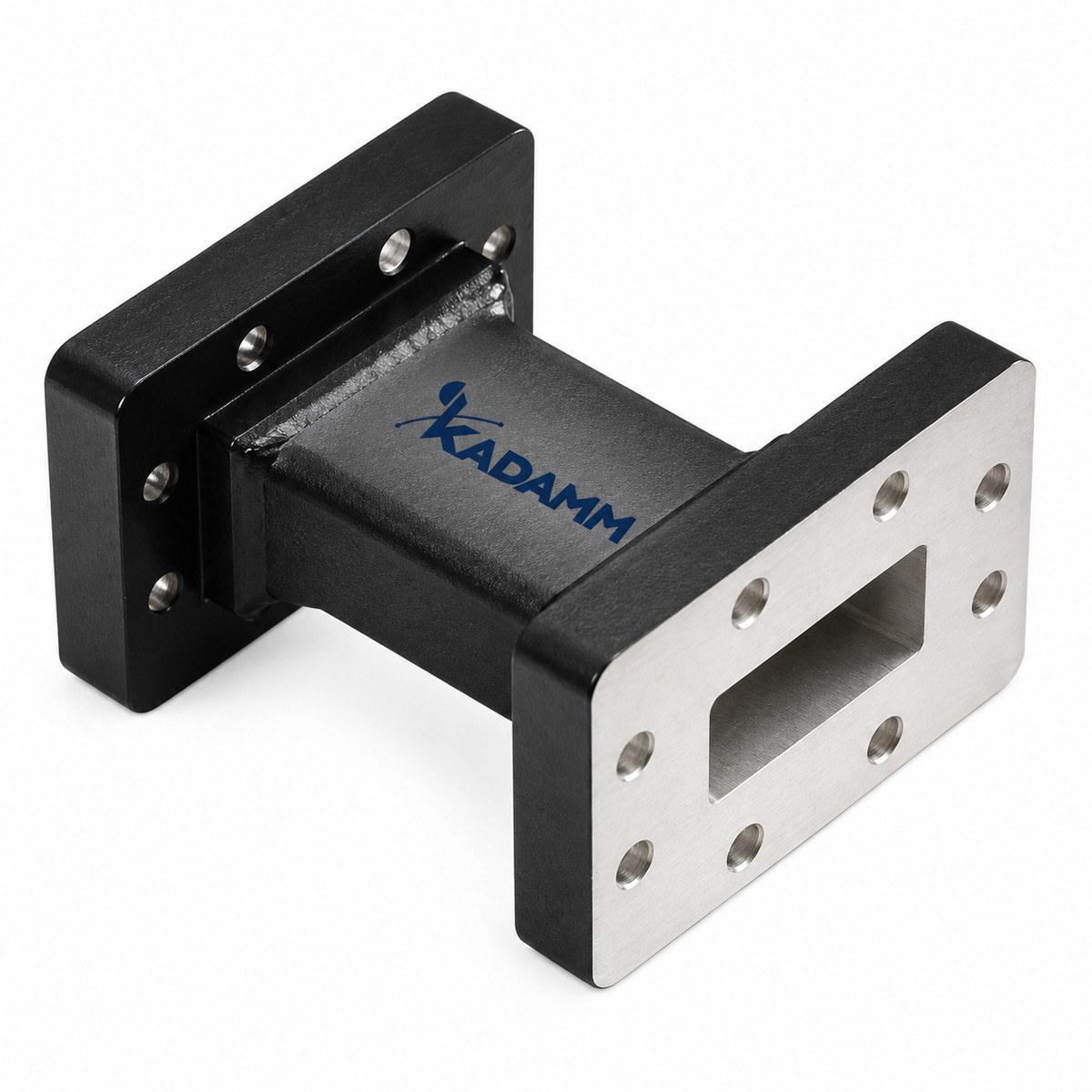

Гибкие волноводы бесшовные (нескручиваемые): 19 моделей в диапазоне 1,13 – 112 ГГц. Гибкие вставки для компенсации несоосности и вибрации.
Серия KADAMM ВГ-Б — 19 моделей в диапазоне 1,13 – 112 ГГц. Модели различаются: частоты, КСВН, волновод, фланец, затух..
Гибкий волновод (гибкая линия передачи по ГОСТ 18238-72) соединяет узлы, которые смещены относительно друг друга или подвержены вибрации. Скручиваемые исполнения допускают кручение, бесшовные — только изгиб, но с меньшими потерями.
В серии KADAMM ВГ-Б — 19 моделей; типоразмер, диапазон, КСВН, погонное затухание, минимальные радиусы изгиба и фланец — в таблице. Длина — по заказу.
| Артикул | Частоты, ГГц | КСВН | Волновод | Фланец | Затух., дБ/м | Давление, МПа | Rизг. Е, мм | Rизг. Н, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM ВГ-WR10-Б | 73,8-112 | 1,4 | WR10 | FUGP | ≤14,00 | ≤0,10 | 48 | 90 |
| KADAMM ВГ-WR112-Б | 6,57-9,99 | 1,1 | WR112 | FBP/FBM | ≤0,35 | ≤0,20 | 76 | 152 |
| KADAMM ВГ-WR137-Б | 5,38-8,17 | 1,1 | WR137 | FDP/FDM | ≤0,30 | ≤0,20 | 100 | 200 |
| KADAMM ВГ-WR15-Б | 49,8-75,8 | 1,3 | WR15 | FUGP | ≤7,00 | ≤0,10 | 50 | 100 |
| KADAMM ВГ-WR159-Б | 4,64-7,05 | 1,1 | WR159 | FDP/FDM | ≤0,26 | ≤0,20 | 129 | 258 |
| KADAMM ВГ-WR187-Б | 3,94-5,99 | 1,1 | WR187 | FDP/FDM | ≤0,24 | ≤0,20 | 160 | 320 |
| KADAMM ВГ-WR22-Б | 32,9-50,1 | 1,40 | WR22 | FUGP | ≤4,10 | ≤0,20 | 11,176 | 23,876 |
| KADAMM ВГ-WR229-Б | 3,22-4,90 | 1,1 | WR229 | FDP/FDM | ≤0,17 | ≤0,20 | 166 | 332 |
| KADAMM ВГ-WR28-Б | 26,5-40,0 | 1,3 | WR28 | FBP/FBM | ≤2,40 | ≤0,20 | 20 | 40 |
| KADAMM ВГ-WR284-Б | 2,60-3,95 | 1,1 | WR284 | FDP/FDM | ≤0,15 | ≤0,20 | 204 | 408 |
| KADAMM ВГ-WR34-Б | 21,7-33,0 | 1,25 | WR34 | FBP/FBM | ≤1,60 | ≤0,20 | 35 | 70 |
| KADAMM ВГ-WR340-Б | 2,17-3,30 | 1,1 | WR340 | FDP/FDM | ≤0,15 | ≤0,20 | 260 | 520 |
| KADAMM ВГ-WR42-Б | 17,6-26,5 | 1,25 | WR42 | FBP/FBM | ≤1,40 | ≤0,20 | 38 | 76 |
| KADAMM ВГ-WR430-Б | 1,72-2,61 | 1,1 | WR430 | FDP/FDM | ≤0,15 | ≤0,20 | 312 | 624 |
| KADAMM ВГ-WR51-Б | 14,5-22,0 | 1,25 | WR51 | FBP/FBM | ≤1,15 | ≤0,20 | 50 | 100 |
| KADAMM ВГ-WR62-Б | 11,9-18,0 | 1,15 | WR62 | FBP/FBM | ≤0,74 | ≤0,20 | 56 | 112 |
| KADAMM ВГ-WR650-Б | 1,13-1,73 | 1,1 | WR650 | FDP/FDM | ≤0,14 | ≤0,20 | 500 | 1000 |
| KADAMM ВГ-WR75-Б | 9,84-15,0 | 1,15 | WR75 | FBP/FBM | ≤0,65 | ≤0,20 | 63 | 126 |
| KADAMM ВГ-WR90-Б | 8,20-12,40 | 1,1 | WR90 | FBP/FBM | ≤0,45 | ≤0,20 | 66 | 120 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM ВГ-Б: КСВН — от 1,1 у KADAMM ВГ-WR650-Б до 1,40 у KADAMM ВГ-WR22-Б; мин. радиус изгиба в плоскости Е, мм — от 11,176 у KADAMM ВГ-WR22-Б до 500 у KADAMM ВГ-WR650-Б; мин. радиус изгиба в плоскости Н, мм — от 23,876 у KADAMM ВГ-WR22-Б до 1000 у KADAMM ВГ-WR650-Б.
Серия KADAMM ВГ-Б (1,13 – 112 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka, V, W): радиорелейные станции; подвижные объекты; стенды.
Комплект поставки модели серии KADAMM ВГ-Б: гибкий волновод, паспорт изделия.
Серия KADAMM ВГ-Б перекрывает 1,13 – 112 ГГц: KADAMM ВГ-WR650-Б — 1,13-1,73; KADAMM ВГ-WR430-Б — 1,72-2,61; KADAMM ВГ-WR340-Б — 2,17-3,30; KADAMM ВГ-WR284-Б — 2,60-3,95; KADAMM ВГ-WR229-Б — 3,22-4,90; KADAMM ВГ-WR187-Б — 3,94-5,99; KADAMM ВГ-WR159-Б — 4,64-7,05; KADAMM ВГ-WR137-Б — 5,38-8,17; ещё 11 в таблице исполнений.
У KADAMM ВГ-Б: диапазон 1,13 – 112 ГГц, 19 моделей, соединители по таблице исполнений. У KADAMM ВГ-С: диапазон 3,22 – 50,1 ГГц, 13 моделей, соединители по таблице исполнений.
Гибкий волновод рассчитан на изгиб при монтаже; частое изгибание сокращает ресурс.
Бесшовный не допускает кручения, но имеет меньшие потери и лучшую герметичность.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ВГ-Б — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ВГ-Б могут уточняться без уведомления.
Поставляем Гибкие волноводы бесшовные (нескручиваемые) KADAMM ВГ-Б под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
