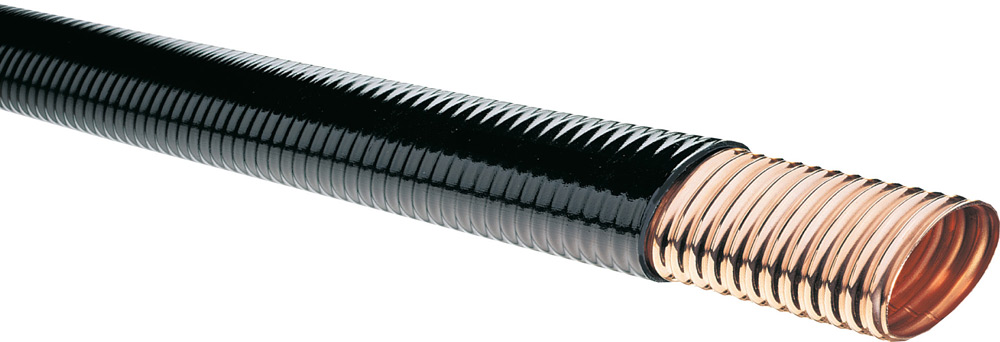

Эллиптический волновод CommScope (Andrew Solutions) серии HELIAX в standard-исполнении для диапазона 13,75–14,8 ГГц. Гофрированный медный внутренний проводник в форме эллипса (размеры по кожуху 24,40×15,50 мм), оболочка из чёрного полиэтилена для уличной установки. VSWR ≤1,15, возвратные потери ≥23,1 дБ. Применяется как магистральный фидер на длинных пролётах радиорелейных и спутниковых линий, где жёсткий волновод неприменим из-за длины, а гибкий FlexTwist даёт слишком высокое затухание. Поставляется отрезками произвольной длины (бухтами) под заказ.
EW132-137 — эллиптический волновод серии HELIAX Standard производства CommScope (бренд Andrew Solutions). Покрывает диапазон 13,75–14,8 ГГц. Применяется в Ku-band uplink-трактах земных станций спутниковой связи и в Ku-band РРЛ. Узкая полоса 13,75–14,8 ГГц соответствует стандартному uplink-окну для геостационарных спутников. Внутренний проводник — гофрированная медь в форме эллипса, обеспечивающая распространение волны в моде eTE₁11 (eлл. TE₁11). Частота отсечки моды eTE₁11 — 9,22 ГГц. Внешняя оболочка из чёрного полиэтилена устойчива к УФ, влаге и низким температурам. VSWR ≤1,15 (возвратные потери ≥23,1 дБ) гарантирован для отрезков длиной до 91,4 м, типичные значения для полевой сборки сохраняются и на больших длинах.
| Тип волновода | Эллиптический, гофрированная медь |
| Серия | HELIAX Andrew, Standard-исполнение |
| Рабочий диапазон частот | 13,75–14,8 ГГц |
| Частота отсечки моды eTE₁11 | 9,22 ГГц |
| VSWR (КСВН) max | 1,15 |
| Возвратные потери (RL), min | 23,1 дБ |
| Затухание (среднее по диапазону) | ~16,2 дБ/100 м |
| Групповая задержка | 428 нс/100 м @ 14,7 ГГц |
| Гарантия VSWR/RL | На отрезки до 91,4 м (300 фт); типично сохраняется и на больших длинах для заводской сборки |
| Частота (ГГц) | Затухание, дБ/100 м | Затухание, дБ/100 фт | Ср. мощность, кВт | Групп. скорость, % |
|---|---|---|---|---|
| 13,75 | 16,576 | 5,052 | 0,814 | 74,2 |
| 13,95 | 16,388 | 4,995 | 0,824 | 75,0 |
| 14,15 | 16,215 | 4,942 | 0,833 | 75,9 |
| 14,35 | 16,056 | 4,894 | 0,841 | 76,6 |
| 14,55 | 15,909 | 4,849 | 0,849 | 77,4 |
| 14,75 | 15,773 | 4,808 | 0,856 | 78,1 |
Затухание указано для температуры окружающей среды 24 °C. Средняя мощность при нагреве кабеля до +42°C сверх температуры окружения. Групповая скорость распространения как доля скорости света в вакууме.
| Внутренний проводник | Гофрированная медь, эллиптическое сечение |
| Материал оболочки | Чёрный полиэтилен (PE) |
| Цвет оболочки | Чёрный |
| Диаметр по оболочке (E-плоскость) | 24,40 мм |
| Диаметр по оболочке (H-плоскость) | 15,50 мм |
| Объём кабеля | 167 л/км |
| Вес кабеля | 0,33 кг/м |
| Мин. радиус изгиба, многократный (E-плоскость) | 130 мм |
| Мин. радиус изгиба, многократный (H-плоскость) | 360 мм |
| Мин. радиус изгиба, однократный (E-плоскость) | 130 мм |
| Мин. радиус изгиба, однократный (H-плоскость) | 360 мм |
| Макс. угол кручения | 6,562°/м |
| Рабочая температура | −55 … +85 °C |
| Температура монтажа | −40 … +60 °C |
| Температура хранения | −70 … +85 °C |
| Сертификаты | ISO 9001, RoHS, REACH-SVHC, China RoHS |
| Артикул | Исполнение | Диапазон | VSWR | Затухание |
|---|---|---|---|---|
| EWP64-71 → | Premium | 7,125–7,75 ГГц | ≤1,06 | ~4,8 дБ/100 м |
| EW77 → | Standard | 7,125–8,5 ГГц | ≤1,15 | ~5,9 дБ/100 м |
| EW132-137 (эта модель) | Standard | 13,75–14,8 ГГц | ≤1,15 | ~16,2 дБ/100 м |
Эллиптические волноводы CommScope/Andrew — магистральные фидеры для длинных пролётов. Standard-исполнения (EW) дают VSWR 1,15, Premium (EWP) — VSWR 1,06.
Гарантия
12 месяцев
Гарантия производителя CommScope/Andrew на скрытые дефекты при соблюдении условий монтажа.
Срок службы
20+ лет
При соблюдении температурного и механического режимов эксплуатации.
Техподдержка
Русскоязычная служба
Подбор и совместимость с оборудованием РРЛ.
Стандарты
EIA WR, IEC 60154
Производство ISO 9001-сертифицированных площадок CommScope.
Купить CommScope/Andrew EW132-137
Поставка под заказ · Гарантия 12 месяцев · Русскоязычная техподдержка
Поставляем Эллиптический волновод Andrew EW132-137 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
