Комплект заземления Andrew 220498 (Commscope)

ANDREW / COMMSCOPE  ·  Стандартные комплекты заземления

220498 — стандартный комплект заземления для 1-5/8" коаксиального кабеля и эллиптического волновода EW52 / EW63

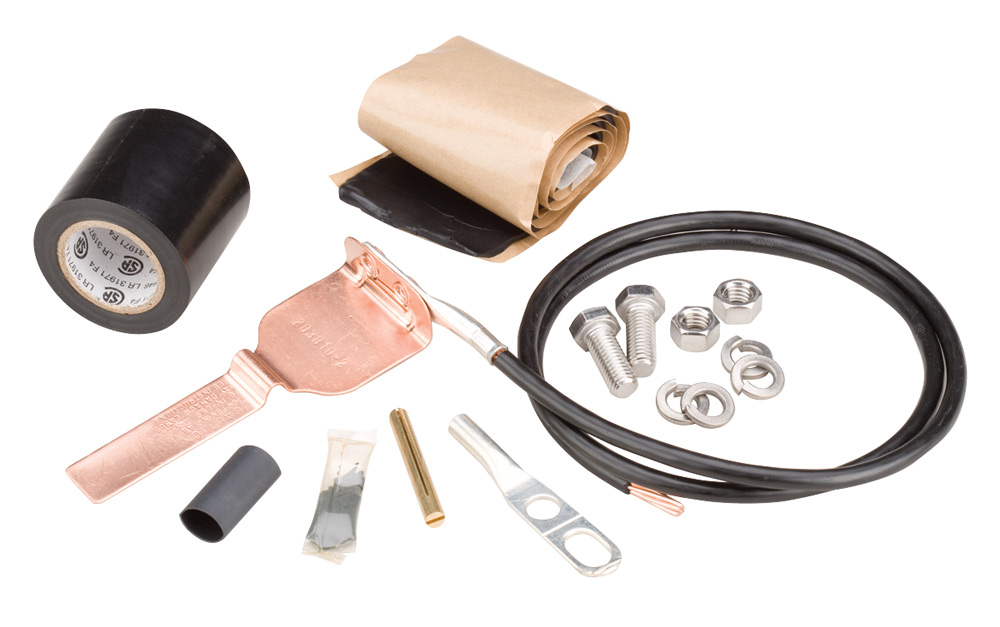

Стандартный комплект заземления Andrew / CommScope для гофрированного коаксиального кабеля 1-5/8" и эллиптических волноводов EW52 и EW63. Включает заземляющий хомут с медной лентой, гибкий медный проводник 6 AWG в ПВХ-оболочке с уже обжатым двухотверстным наконечником, а также материалы для герметизации: рулон бутил-каучуковой ленты и рулон ПВХ-изоленты. Полная комплектация для одной точки заземления.

220498 — стандартный комплект заземления (Standard Grounding Kit) Andrew / CommScope для гофрированного коаксиального кабеля диаметром 1-5/8 дюйма (это серия HELIAX® AVA7-50, LDF7-50, AL7-50 и аналоги других брендов: RFS LCF158-50J, SCF158-50J) и для эллиптических волноводов EW52 (5,85–8,2 ГГц) и EW63 (5,925–7,125 ГГц). Применяется на башнях, мачтах и в кабельных шахтах для соединения внешнего проводника фидера с системой молниезащиты и заземления объекта связи. Один комплект — одна точка заземления. На длинной трассе обычно требуется минимум 3 точки: у антенны, у входа в здание и у приёмопередатчика.

По стандарту МЭК и российским ПУЭ заземление фидера обязательно. Без заземляющих комплектов кабель не имеет защиты от наведённых разрядов и статики — вы рискуете дорогим приёмопередатчиком при первой же грозе. На любой башне ставят 3–5 комплектов на одну фидерную линию.

Совместимые коаксиальные кабели 1-5/8"	HELIAX AVA7-50, LDF7-50, AL7-50 (CommScope); LCF158-50J, SCF158-50J (RFS); CR158-50J и аналоги
Совместимые эллиптические волноводы	EW52 (5,85–8,2 ГГц), EW63 (5,925–7,125 ГГц)
Применение	Заземление внешнего проводника фидера на мачтах, башнях, в шахтах, при вводе в АЗ
Тип комплекта	Стандартный (Standard Grounding Kit), не SureGround®
Способ подключения	Хомут с медной лентой + проводник с двухотверстным наконечником под болт 3/8"

Сечение проводника	6 AWG (≈ 13,3 мм²)
Материал проводника	Медь (Cu)
Изоляция проводника	ПВХ, чёрная
Длина проводника	5 футов (≈ 1,52 м)
Тип наконечника	Двухотверстный (2-hole lug) под болт 3/8"
Способ установки наконечника	Обжат на заводе (factory crimped)
Материал заземляющей ленты	Медь (Cu) / лужёная медь
Материал заклёпок крепления	Медь / лужёная медь

Метод герметизации	Бутил-каучуковая лента + ПВХ-изолента (поверх)
В комплекте	Хомут с лентой, проводник с наконечником, бутил-каучук 24", изолента 2"
Количество в упаковке	1 комплект на 1 точку заземления
Применение по среде	Наружная установка (outdoor), УФ-устойчивая ПВХ-оболочка
Рабочая температура	от −40 до +85 °C
Сертификация серии	ISO 9001, RoHS, REACH

• Базовые станции сотовой связи (БС) GSM/UMTS/LTE/5G с фидерами 1-5/8"
• Магистральные радиорелейные линии с эллиптическими волноводами EW52 / EW63
• Радиовещание FM и УКВ-передатчики с фидером AVA7-50 / LCF158-50J
• ТВ-передающие центры (ОТВ, ЦТВ) с длинными фидерными трассами
• Молниезащита и заземление антенно-мачтовых сооружений (АМС)

1. Выбрать точку заземления на трассе (у антенны / у ввода в здание / у БС).
2. Снять внешнюю оболочку кабеля на ширину хомута специальным инструментом подготовки (GKT-L7SG для 1-5/8" или универсальным ножом — аккуратно, не задевая гофру!).
3. Очистить открытый медный гофр от заусенцев и грязи.
4. Обернуть открытый участок медной заземляющей лентой комплекта, плотно обжать хомут заклёпкой/болтом.
5. Подключить второй конец проводника (наконечник 3/8") к шине заземления или к молниеприёмнику болтом M10.
6. Намотать бутил-каучуковую ленту с натяжением 200% поверх хомута и оболочки кабеля — полностью закрыть металл.
7. Намотать сверху ПВХ-изоленту в 2 слоя «вполнахлёста» для механической защиты бутил-каучука.
8. Проверить целостность цепи мультиметром (сопротивление точки заземления ≤ 0,1 Ом).

Параметр	220498 (стандартный) ◀	CSG158-12B2U (SureGround)
Тип	Хомут с медной лентой	Универсальный компактный
Совместим с EW52/EW63	Да	Нет (только коакс)
Время монтажа	15–20 мин	5–7 мин
Цена	Бюджетный	Дороже
Применение	Универсал: коакс + волновод	Быстрый монтаж только коакса

Для типовых объектов сотовой связи с фидерами 1-5/8" чаще выбирают 220498 как проверенное решение по бюджету; SureGround имеет смысл, когда критично время монтажа на большом количестве БС.
