Грозозащита антенных трактов: как не потерять оборудование

Прямой удар молнии — не главная угроза. Наведённый потенциал от удара в 500 метрах способен вывести из строя приёмник стоимостью 300 000 рублей. Разбираем, как правильно защититься.

Распространённое заблуждение — «молния не попадёт именно в мою антенну». Прямой удар действительно редкость, но оборудование куда чаще выходит из строя от индуктивно наведённого потенциала: молния бьёт в 200–500 метрах, и электромагнитный импульс наводит в антенном кабеле напряжение в тысячи вольт. Этого достаточно, чтобы пробить малошумящий усилитель или входной порт радиомодуля.

В статье — как именно грозовой импульс доходит до оборудования, какие бывают грозоразрядники, чем отличаются модели Polyphaser, как правильно построить схему защиты на объекте и что требует нормативная база.

Содержание

1.Путь грозового импульса
2.Зачем нужна даже без прямого удара
3.Типы грозоразрядников
4.Производители и линейки
5.Схема установки на объекте
6.Нормативные требования
7.Грозозащита в каталоге
8.Чек-лист грозозащиты
9.Часто задаваемые вопросы (FAQ)
10.Разделы каталога

1. Путь грозового импульса через антенный тракт

Грозовой импульс идёт по предсказуемому маршруту: от удара или наводки через антенну и фидер к оборудованию. Задача грозоразрядника — перехватить его на входе и отвести в землю до того, как он дойдёт до приёмника.

Грозоразрядник ставится в разрыв тракта на входе в здание — перехватывает импульс на участке «фидер → оборудование» и отводит его в контур заземления.

I–II

Категории зданий, где грозозащита обязательна

<1 нс

Время срабатывания газового разрядника

DC–3 ГГц

Рабочий диапазон для GSM/LTE

2. Почему грозозащита нужна даже без прямого удара

Главный механизм повреждения — индуктивно наведённый потенциал: молния ударяет в 200–500 метрах, и электромагнитный импульс наводит в антенном кабеле напряжение в тысячи вольт. Второй вектор — токи растекания через землю: если молния ударила в мачту рядом, ток через заземление создаёт разность потенциалов между точками заземления антенны и оборудования. Результат тот же — повреждение порта.

Реальный случай. Объект в Подмосковье: молния ударила в дерево в 300 метрах от башни. Индуктивный импульс прошёл по фидеру и вывел из строя входной малошумящий усилитель приёмника стоимостью 180 000 рублей. Грозоразрядник стоил бы 4 500 рублей — был установлен уже после.

3. Типы грозоразрядников для ВЧ-трактов

Применяются два основных типа: газовые (газоразрядные трубки) и диодные (TVS-диоды). У каждого свои сильные стороны.

Параметр	Газовый разрядник	Диодный (TVS)
Время срабатывания	<1 нс	<1 пс (мгновенно)
Максимальный импульсный ток	10–20 кА	100–200 А
Потери в нормальном режиме	Минимальные	Небольшое влияние на КСВ
Верхняя граница частоты	DC – 3+ ГГц	Ограничена ёмкостью диода
Повторное использование	Многократно	Иногда нужна замена
Применение	Фидерные тракты GSM/LTE/5G	Сигнальные цепи, управление

Практический выбор: для антенных фидерных трактов (N или 7/16 DIN разъёмы) — газовый грозоразрядник. Для сигнальных и управляющих цепей с низким уровнем сигнала — TVS-диодная защита. Многие производители совмещают оба принципа в одном корпусе.

4. Ведущие производители и их линейки

Производитель	Линейка	Диапазон частот	Разъёмы	Применение
Polyphaser	IS-50NX	DC–3 ГГц	N-male / N-female	Базовые станции GSM/LTE
Polyphaser	IS-B50HN-C2	DC–2,5 ГГц	N-male / N-female	Здания I–II категории молниезащиты
Polyphaser	DGXZ+15TFTF	0,8–2,5 ГГц	TNC-female / TNC-female	GPS, ГЛОНАСС, портативные системы
Amphenol	DGXZ+15TFTF-A	0,8–2,5 ГГц	TNC-female	Антенные вводы в здания
Polyphaser	IS-50UHF	DC–3 ГГц	UHF (PL-259)	КВ/УКВ оборудование

5. Схема установки грозозащиты на объекте

Эффективность защиты зависит от места установки, качества заземления и последовательности элементов в тракте. Общая схема объекта выглядит так:

1 — грозоразрядник на входе в здание, до активного оборудования; 2 — заземление корпуса разрядника отдельным проводником; 3 — заземление фидера у мачты и по трассе; 4 — единая шина уравнивания потенциалов.

Место установки — на входе в здание

Грозоразрядник должен стоять у точки входа кабеля в здание, до любого активного оборудования. Установка «поближе к приёмнику» — ошибка: импульс уже прошёл через весь кабель к этому моменту.

Заземление разрядника — отдельный провод

Корпус грозоразрядника заземляется отдельным проводником сечением не менее 4 мм² к шине заземления здания. Заземление через конструкцию здания или рядом с силовыми кабелями неэффективно и опасно.

Заземление фидера — на мачте и на входе

Кабель фидера заземляется через каждые 20–25 м трассы, обязательно — у основания мачты и у точки входа в здание. Комплекты заземления RFS GKSPEED20 устанавливаются до грозоразрядника в схеме защиты.

Уравнивание потенциалов

Все точки заземления — мачта, грозоразрядник, оборудование — должны быть связаны с одной шиной потенциалов. Разность потенциалов между точками заземления сводит защиту на нет.

Техническое обслуживание разрядников

После каждого сезона гроз — визуальный осмотр. После зафиксированного срабатывания (если есть индикатор) — замена. Газовые разрядники имеют ограниченный ресурс срабатываний, после которого характеристики деградируют.

Защита объекта по зонам

Мачта и кровля

Молниеотвод и заземление мачты; заземление фидера у основания (RFS GKSPEED20) и каждые 20–25 м; все точки — к единой шине.

Точка входа в здание

Грозоразрядник на каждый антенный ввод; заземление корпуса отдельным проводником 4 мм²; установка до активного оборудования; уравнивание потенциалов.

Активное оборудование

RRU, BTS, RRL — за грозоразрядником; заземление по ПУЭ гл. 1.7; контроль КСВ после каждого грозового сезона; плановая замена разрядников.

Документация

Акт на молниезащиту по СО 153-34.21.122; протокол замеров сопротивления заземления; паспорта на разрядники; журнал ТО.

6. Нормативные требования

Молниезащита антенных трактов регламентируется несколькими документами. Незнание требований не освобождает от ответственности при страховом случае.

Документ	Содержание в контексте антенных трактов
СО 153-34.21.122-2003	Инструкция по молниезащите зданий и сооружений. Категории I–IV, нормы для антенных мачт и башен.
ГОСТ Р МЭК 62305-4	Защита от молнии. Электрические и электронные системы внутри сооружений. Требования к грозозащите оборудования связи.
РД 45.155-2000	Техническая эксплуатация первичных сетей. Требования к заземлению оборудования операторов связи.
ПУЭ гл. 1.7	Заземление и защитные меры электробезопасности. Требования к системе заземления на объектах связи.

Здания I и II категории. На объектах I и II категории молниезащиты (высотные здания, башни, объекты повышенной опасности) установка грозозащиты антенного тракта обязательна и должна быть задокументирована. Отсутствие грозозащиты — основание для отказа в страховой выплате при повреждении оборудования.

7. Грозозащита в каталоге

Готовые решения с артикулами: газовые грозоразрядники Polyphaser под N-разъёмы и комплекты заземления фидера RFS.

Грозоразрядники Polyphaser

IS-50NX

PolyPhaser IS-50NX

Открыть →

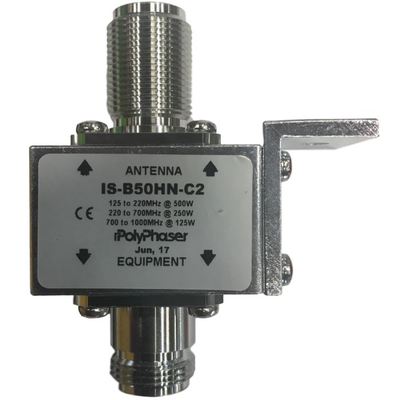

IS-B50HN

PolyPhaser IS-B50HN-C2

Открыть →

Комплекты заземления

GKSPEED20-12P

RFS GKSPEED20-12P

Открыть →

GKSPEED20-78P

RFS GKSPEED20-78P

Открыть →

8. Чек-лист грозозащиты антенного тракта

✓Определите категорию молниезащиты здания по СО 153-34.21.122-2003.

✓Установите грозоразрядник на входе кабеля в здание, до активного оборудования.

✓Выберите грозоразрядник с рабочим диапазоном, перекрывающим частоты системы.

✓Заземлите корпус разрядника отдельным проводником 4 мм² к шине заземления.

✓Установите комплекты заземления фидера каждые 20–25 м и у основания мачты.

✓Обеспечьте уравнивание потенциалов между всеми точками заземления.

✓Планируйте ежегодный осмотр разрядников после грозового сезона.

9. Часто задаваемые вопросы (FAQ)

Обязательна ли грозозащита, если здание уже заземлено?

Заземление здания защищает электрооборудование от токов утечки и коротких замыканий. Антенный тракт — отдельная история: высокочастотный импульс от молнии проходит по коаксиальному кабелю, минуя системное заземление здания, прямо к входному порту оборудования. Грозоразрядник антенного тракта — специализированное устройство именно для ВЧ-трактов, его нельзя заменить системным заземлением здания.

Влияет ли грозоразрядник на характеристики тракта?

В нормальном рабочем режиме (без грозы) хороший газовый грозоразрядник вносит потери на вставку менее 0,3 дБ и КСВ менее 1,2 — для большинства телекоммуникационных применений это приемлемо. Для узкополосных или высокочувствительных систем (спутниковые приёмники, узкополосные радиосети) проверьте паспортный КСВ на рабочей частоте: некоторые разрядники имеют резонансы, ухудшающие параметры в отдельных полосах.

Можно ли установить один разрядник на несколько антенных входов?

Нет. Каждый антенный ввод защищается отдельным грозоразрядником — это последовательный элемент тракта, он обеспечивает защиту только одного пути. На многосекторных объектах (3 сектора × 2–3 порта = 6–9 разрядников) расходы на грозозащиту существенны, но несопоставимы со стоимостью замены нескольких RRU после удара молнии.

Как понять, что разрядник сработал и требует замены?

Прямой признак: модели с индикатором срабатывания показывают видимое изменение состояния после импульса. Без индикатора — по косвенным признакам: КСВ на секторе вырос после грозового события, оборудование за разрядником работает нестабильно. В этом случае разрядник снимают и проверяют: сопротивление в нормальном состоянии должно быть очень высоким (сотни МОм); если оно существенно ниже — разрядник пробит.

Чем отличается Polyphaser IS-50NX от IS-B50HN-C2?

IS-50NX — стандартная модель для GSM/LTE-трактов, N-разъёмы, рабочий диапазон DC–3 ГГц, максимальный импульсный ток 20 кА. IS-B50HN-C2 — модель для зданий с повышенной грозоопасностью (категории I–II), усиленная версия с более высоким классом защиты и расширенными характеристиками по разряду; обозначение указывает на применение разъёмов N через внутренний разрядник повышенной энергоёмкости.
