Что такое ввод фидера и почему его нельзя «замазать»
Фидеры и кабели от антенн заходят в контейнер базовой станции, аппаратную или шкаф через стену. Место прохода — самое уязвимое на всей трассе: через него внутрь попадают вода, пыль, насекомые и холодный воздух, а кабель на кромке отверстия перетирается от ветровых колебаний. Монтажная пена и герметик держатся сезон: при перепадах температуры они трескаются, кабель в них не закреплён, и через год под вводом стоит лужа. Поэтому для ввода применяют штатные изделия — панель ввода на стене и ввод (гермоввод) в её портах.
Система из трёх частей. Панель ввода — металлическая пластина с круглыми портами, закреплённая на стене снаружи. Ввод фидера — эластичная манжета, которая вставляется в порт и затягивается хомутами. Уплотнительная вставка внутри ввода — с отверстиями под конкретные кабели. Свободные порты закрывают заглушками. Ниже — как подобрать каждую часть.
Панель ввода: порты, раскладка, степень защиты

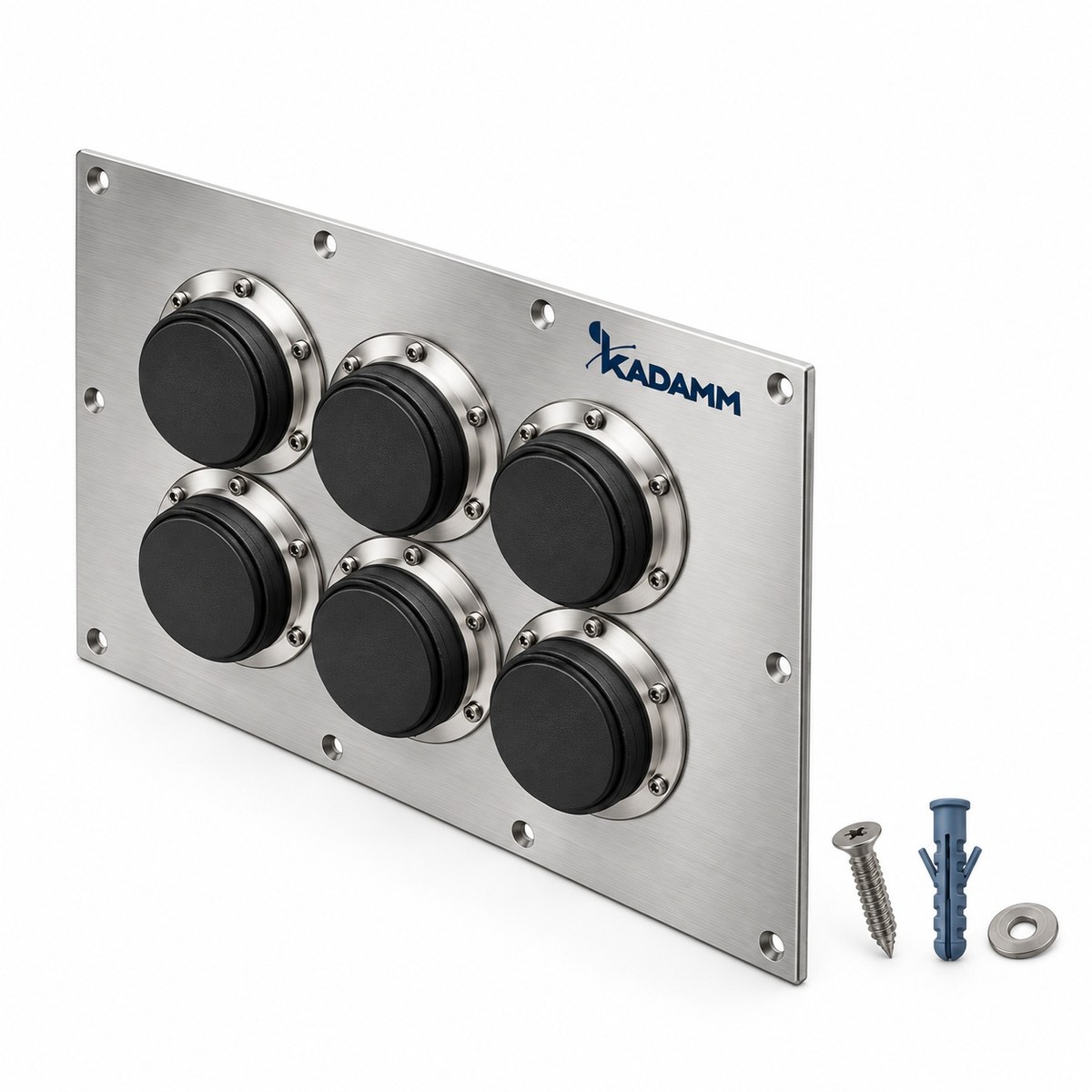

Панели ввода KADAMM ПВФ выпускаются с портами двух типоразмеров — под вводы 4″ и 5″ — и с числом портов 1–18 портов. Раскладка обозначена в артикуле: первая цифра — диаметр порта в дюймах, затем строки × столбцы. Панели с буквой П поставляются с заглушками портов; степень защиты в зависимости от исполнения — IP55 по IEC 60529 или IP66 по ISO 20653. Корпус — алюминий с порошковым покрытием, в комплекте дюбели и саморезы из нержавеющей стали AISI 304 для крепления к стене.
| Сколько кабелей заводим | Что выбрать | Комментарий |
|---|---|---|
| 1–3 фидера, небольшой шкаф | Панель 1×1–1×3, порты 4″ | Остальные порты — под будущее расширение, с заглушками |
| Типовой контейнер БС, 6–12 трасс | Панель 2×3, 3×4, порты 4″ | В каждый порт — ввод со вставкой на несколько кабелей |
| Крупный узел, до 18 трасс | Панель 3×6, порты 4″ | Запас портов закладывают сразу: менять панель на стене дороже |
| Крупные фидеры 1-5/8″, 2-1/4″, волноводы | Порты 5″ | Больший порт — меньше изгиб и усилие ввода |
Закладывайте запас портов: панель крепится к стене один раз, а добавить порт потом можно только заменой панели. Свободные порты закрыты заглушками и не снижают степень защиты.
Гермоввод для кабеля: ввод фидера и уплотнительная вставка

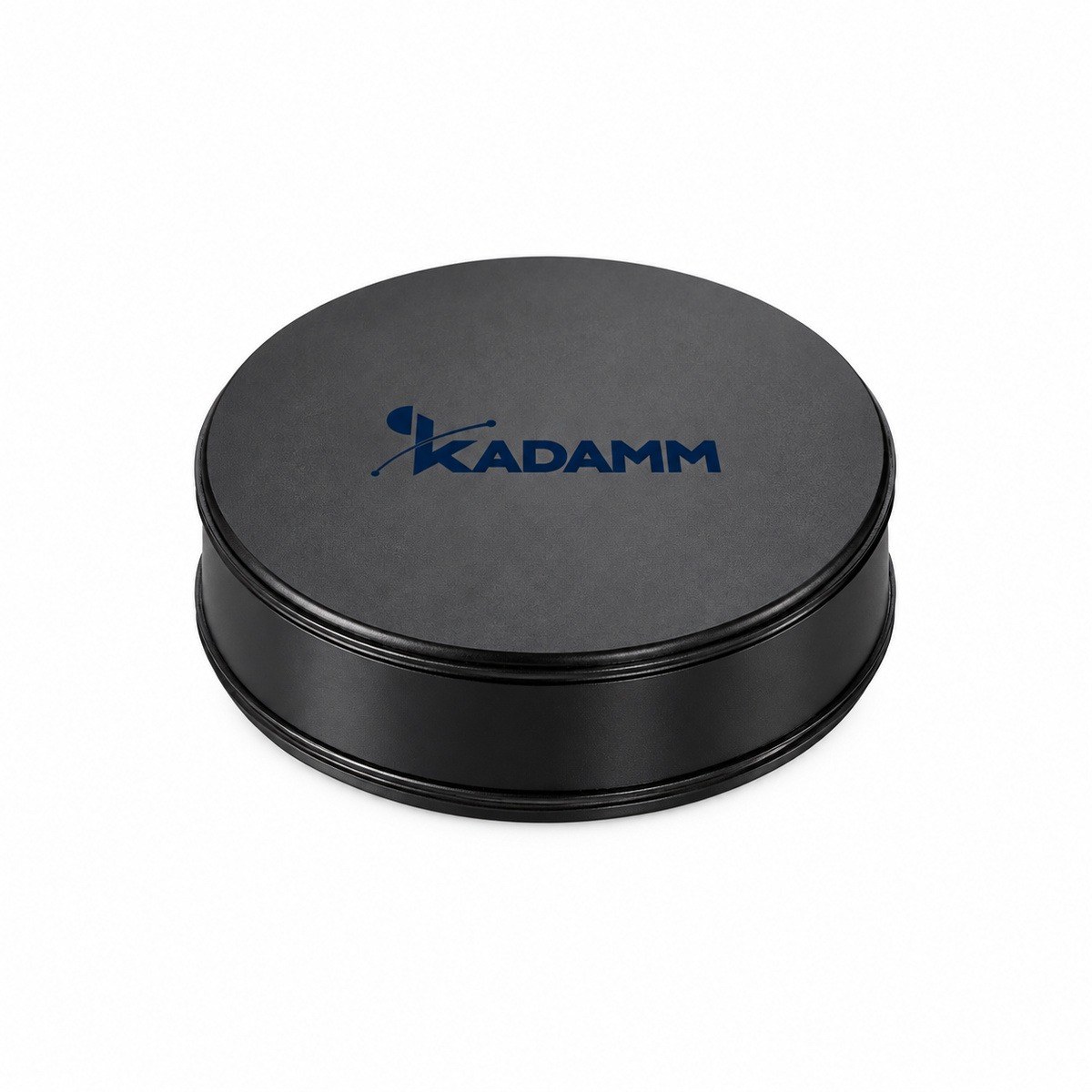

Ввод KADAMM ВФ — эластичная манжета из EPDM или натурального каучука, которая вставляется в порт панели и затягивается хомутами из нержавеющей стали AISI 304: один хомут прижимает ввод к порту, другой обжимает вставку вокруг кабелей. Вводы выпускаются для портов 4″ и 5″, без вставки или со вставкой на 1–9 отверстий; твёрдость резины — 50±5 по Шору A, рабочая температура — до −40 °C. Без вставки ввод используют, когда вставка подбирается отдельно под конкретный набор кабелей.
Вставка — главный элемент подбора. Её отверстия должны точно соответствовать наружным диаметрам кабелей: в артикуле указано число отверстий и калибр (например, 2×7/8″+1×3/8″ — два фидера 7/8″ и один кабель 3/8″), для кабелей в миллиметрах — диаметры. Вставки с буквой Ф в артикуле рассчитаны на гибкие фидеры. Отдельно поставляются вставки ВФ-В и заглушки ВФ-П — чтобы перекомплектовать ввод при замене кабелей без замены самого ввода.
- Составьте список кабелей, которые заходят через один порт, с наружными диаметрами.
- Подберите вставку с тем же числом отверстий и теми же калибрами; лишние отверстия закройте заглушками ВФ-П.
- Выберите ввод под порт панели — 4″ или 5″.
- Перед монтажом проверьте: кабель должен входить в отверстие с усилием, без зазора — иначе вода пойдёт по кабелю.
- Затяните хомуты после прокладки всех кабелей порта; кабели закрепите снаружи на расстоянии от ввода, чтобы их вес не тянул вставку.
Капельная петля и крепление кабеля перед вводом
Даже идеальный ввод протечёт, если вода стекает по кабелю прямо в него. Перед вводом кабель опускают ниже порта и поднимают к нему — образуется капельная петля, с нижней точки которой вода капает на землю. Кабели перед вводом закрепляют на стене или на кабельной лестнице держателями — KADAMM КУ-П или KADAMM ДК-М, — чтобы вес вертикального участка не передавался на вставку.

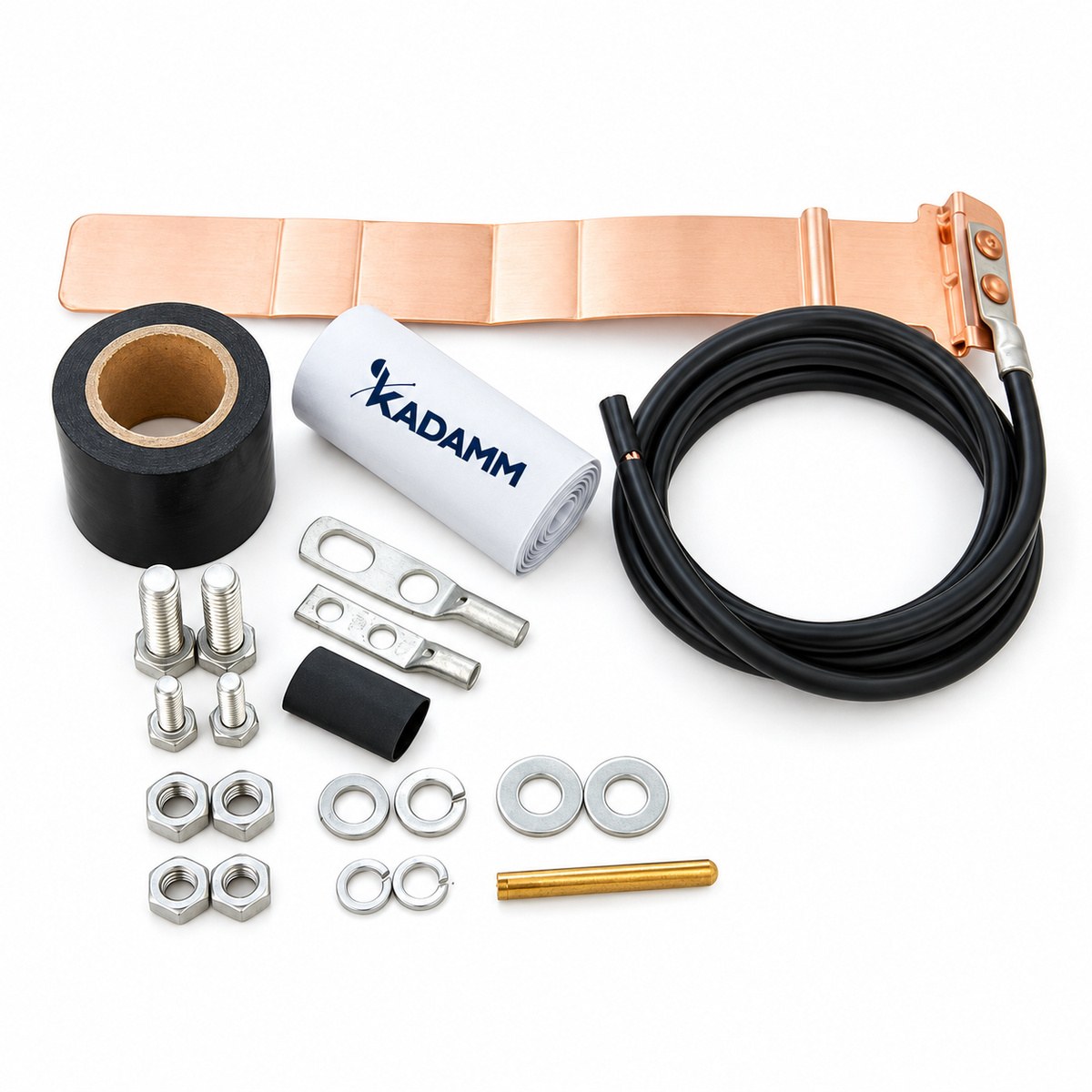

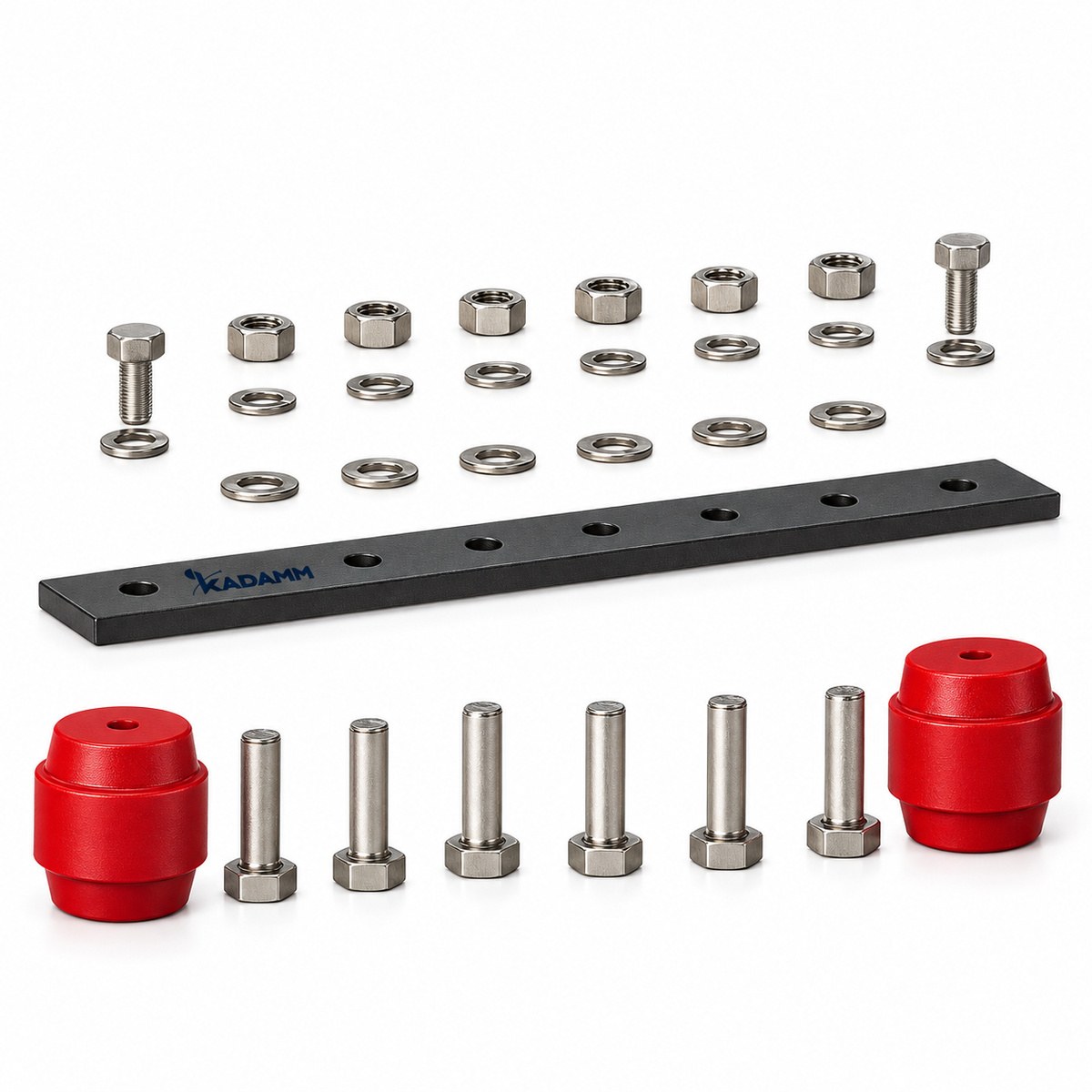

На входе в контейнер фидер заземляют: устройство заземления ставят снаружи, перед вводом, и подключают к шине заземления у панели — KADAMM УЗ-У, KADAMM УЗ-К или KADAMM УЗ-Б, шина — KADAMM ШЗ. Порядок точек заземления описан в статье «Заземление антенно-фидерного тракта: три точки».
Шкафы и коробки: кабельные сальники и фитинги

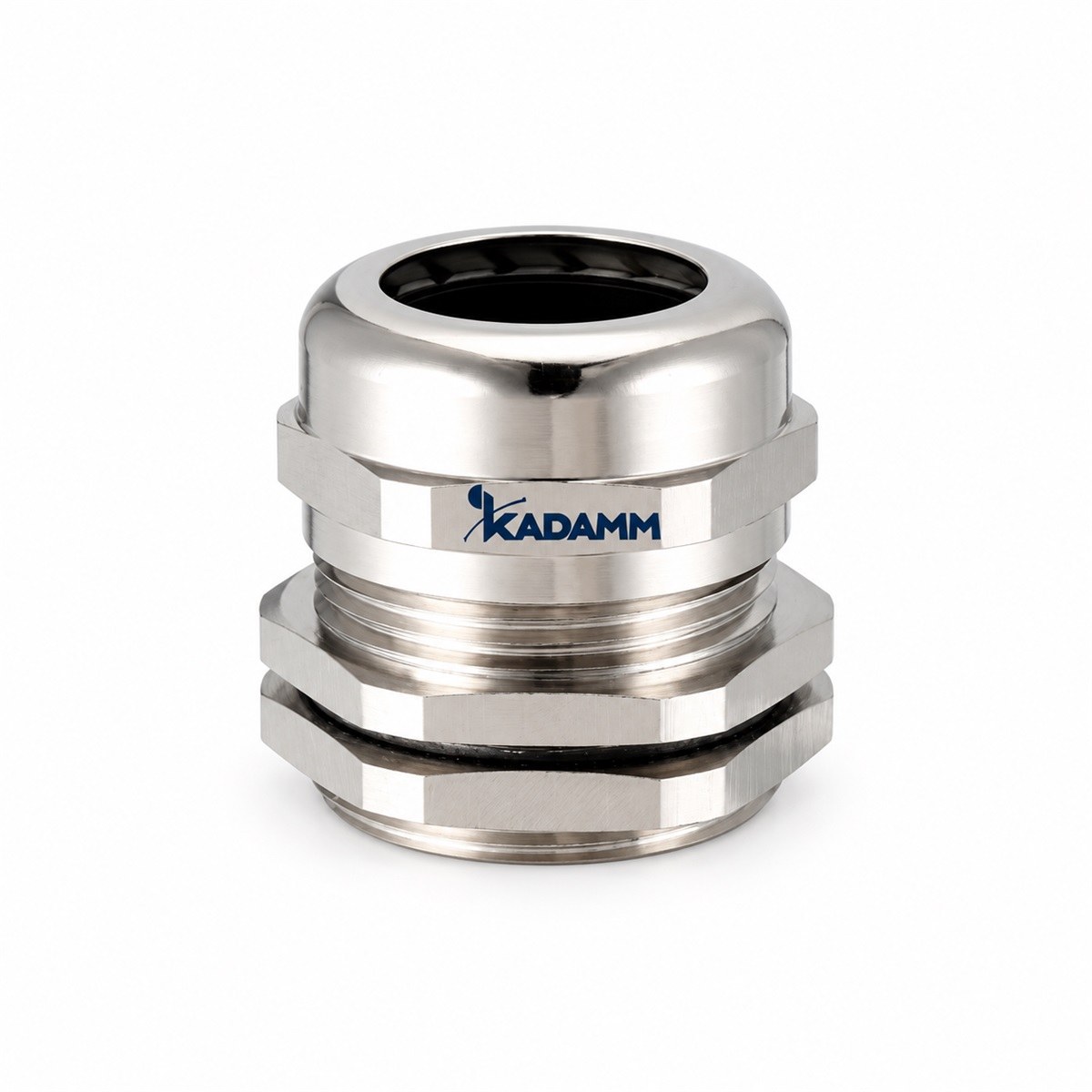

Для ввода одиночного кабеля в шкаф, распределительную коробку или корпус оборудования применяют кабельные сальники: корпус с метрической резьбой вворачивается в отверстие стенки, а уплотнитель обжимает кабель при затяжке накидной гайки. Серия KADAMM СЛ — резьба М12–М63, корпус из никелированной латуни. Сальник подбирают по двум параметрам: резьба под отверстие корпуса и диапазон диаметров кабеля, который указан для каждого исполнения.

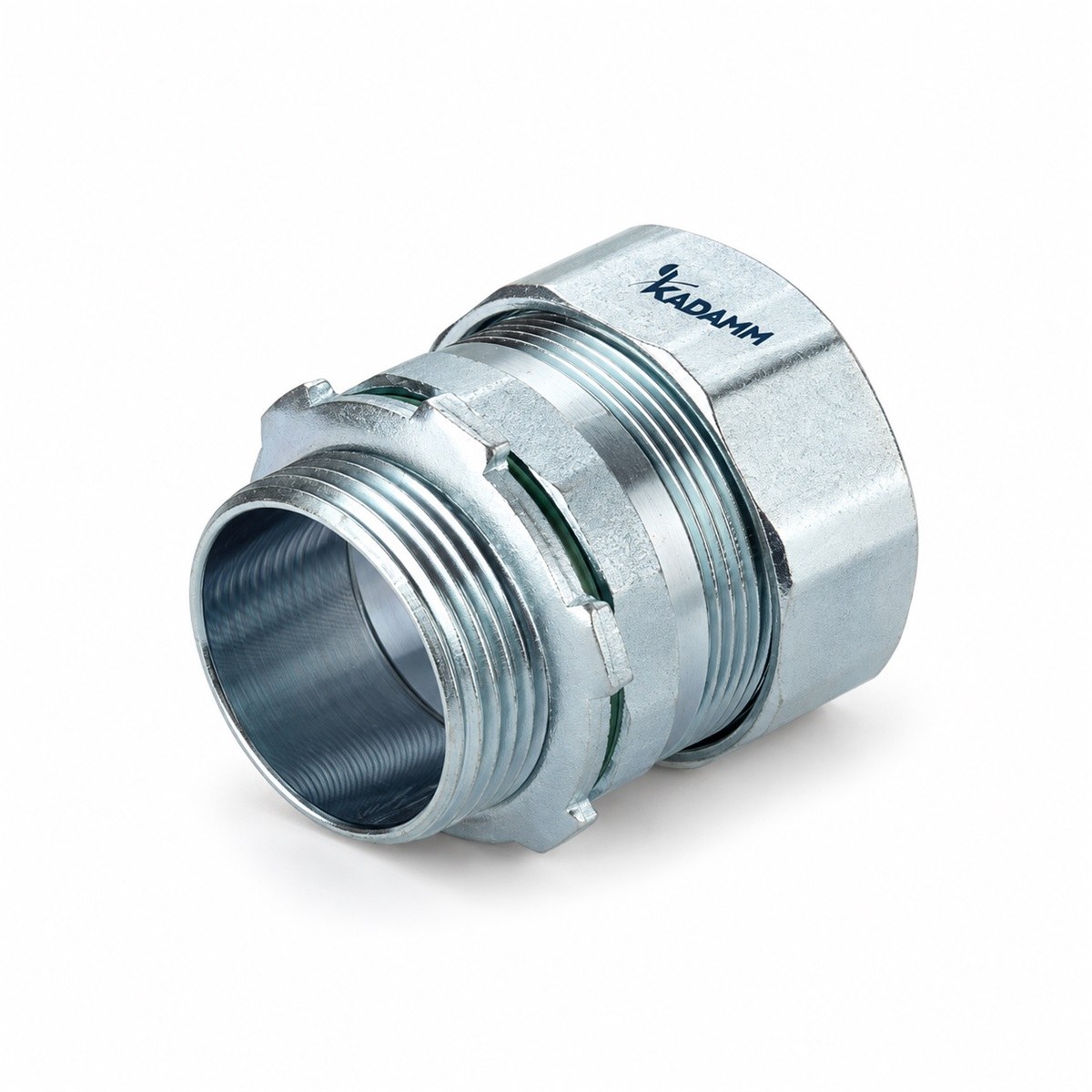

Если кабель прокладывают в металлорукаве или стальной трубе, на вводе в корпус ставят фитинги KADAMM СЛ-Ф — прямые и угловые, с резьбой NPT, часть исполнений с изолирующей втулкой. Трубы для защиты кабеля на открытых участках — KADAMM СЛ-Т.
Пример: комплект ввода для контейнера на три сектора
Разберём типовую задачу. В контейнер базовой станции заходят трассы трёх секторов: на каждый сектор — два фидера 7/8″, плюс кабель 3/8″ для блока управления наклоном антенны. Ещё две трассы — оптика и питание выносного радиомодуля и кабель антенны ГНСС для синхронизации. Итого пять портов в работе.
- Панель: пять портов в работе и запас — берём раскладку 2×3 с портами 4″ и заглушками. Шестой порт остаётся свободным под будущий сектор или оборудование другого оператора.
- Три порта секторов: вводы 4″ со вставками 2×7/8″+1×3/8″ — по одному на сектор, кабели одного сектора идут через один порт.
- Порт оптики и питания: ввод без вставки плюс отдельная вставка под фактические диаметры кабелей — их уточняют по паспорту кабеля, у разных производителей они отличаются.
- Порт кабеля синхронизации: вставка на одно отверстие под его диаметр; если подходящей нет — вставка большего числа отверстий с заглушками в лишних.
- Снаружи у панели: шина заземления и устройства заземления на каждый фидер; кабели перед вводом закреплены держателями.
Такой расчёт удобно делать сразу для всей фидерной линии вместе с держателями и заземлением — один список кабелей даёт и вставки ввода, и раскладку держателей, и число устройств заземления.
Ввод волновода и кабелей большого диаметра

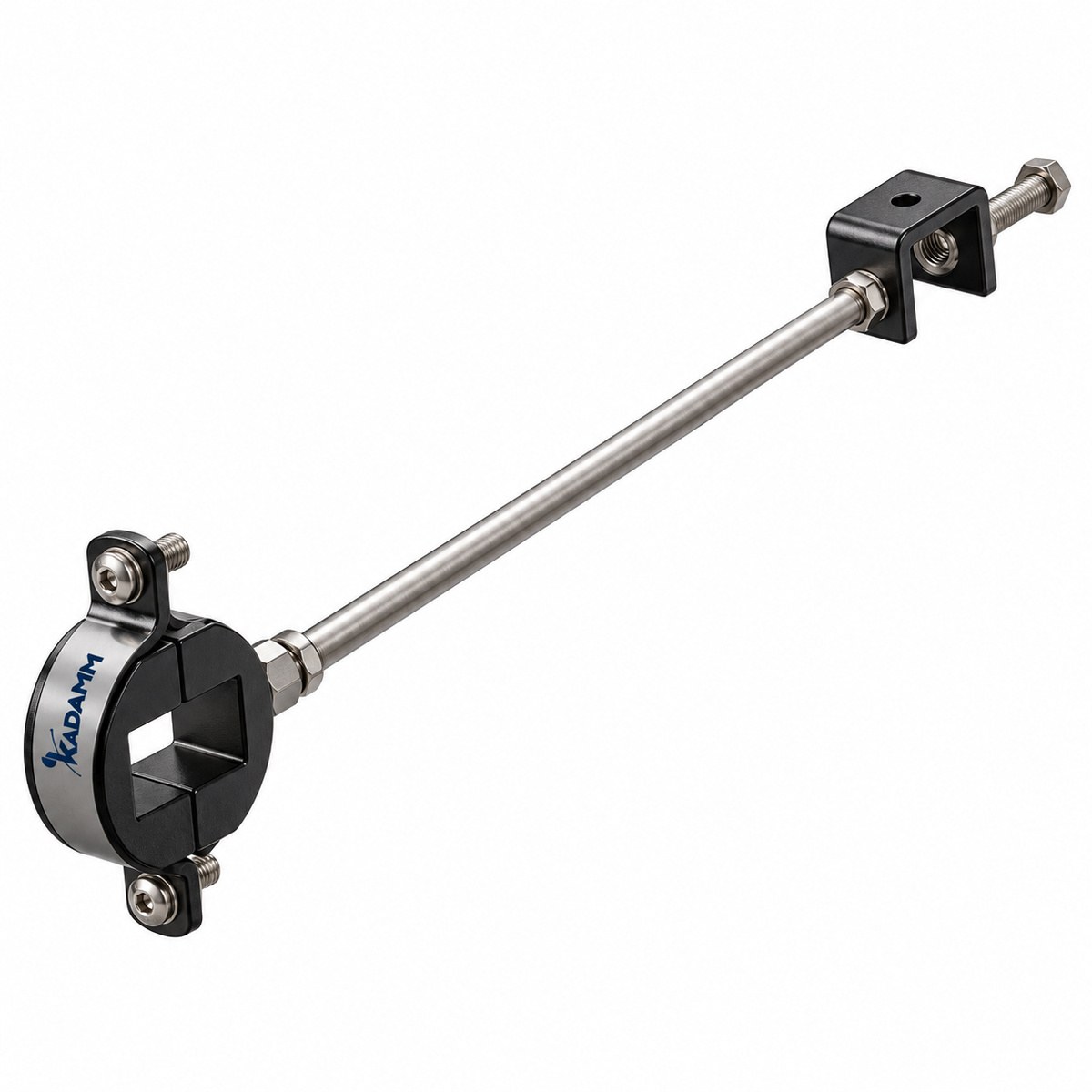

Эллиптический волновод радиорелейной линии и фидеры большого диаметра жёстче коаксиального кабеля 1/2″: их нельзя изогнуть у самой стены, а усилие, нужное для прохода через вставку, больше. Для них берут порт 5″ или ввод 4″ со вставкой под конкретный профиль волновода — в серии KADAMM ВФ есть исполнение со вставкой под эллиптический волновод серии 105. Изгиб волновода перед вводом делают с радиусом не меньше указанного в его паспорте, а сам волновод закрепляют на стене волноводными зажимами KADAMM ЗВ, чтобы ввод не нёс его вес.
Для кабелей в миллиметрах, которые не совпадают с дюймовыми калибрами, в серии есть вводы 5″ со вставками под кабель Ø27 мм и под три кабеля Ø7,5 мм, а отдельные вставки ВФ-В — с отверстиями под конкретные диаметры. Если нужного сочетания нет, ввод заказывают без вставки, а вставку подбирают отдельно.
Обслуживание и проверка ввода
Ввод — изделие без обслуживания, но раз в сезон, обычно при плановом осмотре площадки, его стоит проверить. Хомуты должны быть затянуты, резина ввода — без трещин и расслоений, вставка — плотно облегать кабели. Внутри контейнера под панелью не должно быть следов воды на стене и на полу. Если кабель меняли или добавляли, проверьте, что новая вставка подобрана по диаметру, а свободные отверстия закрыты заглушками.
При замене кабеля вводы переставляют без демонтажа панели: ослабляют хомуты, вынимают вставку, ставят новую под новый набор кабелей. Поэтому вставки и заглушки удобно держать в запасе на площадке — это дешевле, чем выезд бригады из-за одной вставки.
Ошибки при вводе фидера
- Вставка с отверстием больше кабеля — по зазору вода уходит внутрь, особенно при косом дожде.
- Нет капельной петли — вода стекает по кабелю прямо во ввод.
- Кабель не закреплён перед вводом — вес вертикального участка тянет вставку, уплотнение расходится.
- Свободные порты оставлены открытыми или закрыты подручными материалами.
- Устройство заземления поставлено внутри контейнера, а не снаружи перед вводом.
Подборка серий KADAMM
Панели, вводы и сальники — в разделе Кабельные вводы; герметизация разъёмов и соединений — Герметизирующие, изолирующие материалы. Как защитить тракт от перенапряжений — в статье «Грозозащита антенных трактов».
