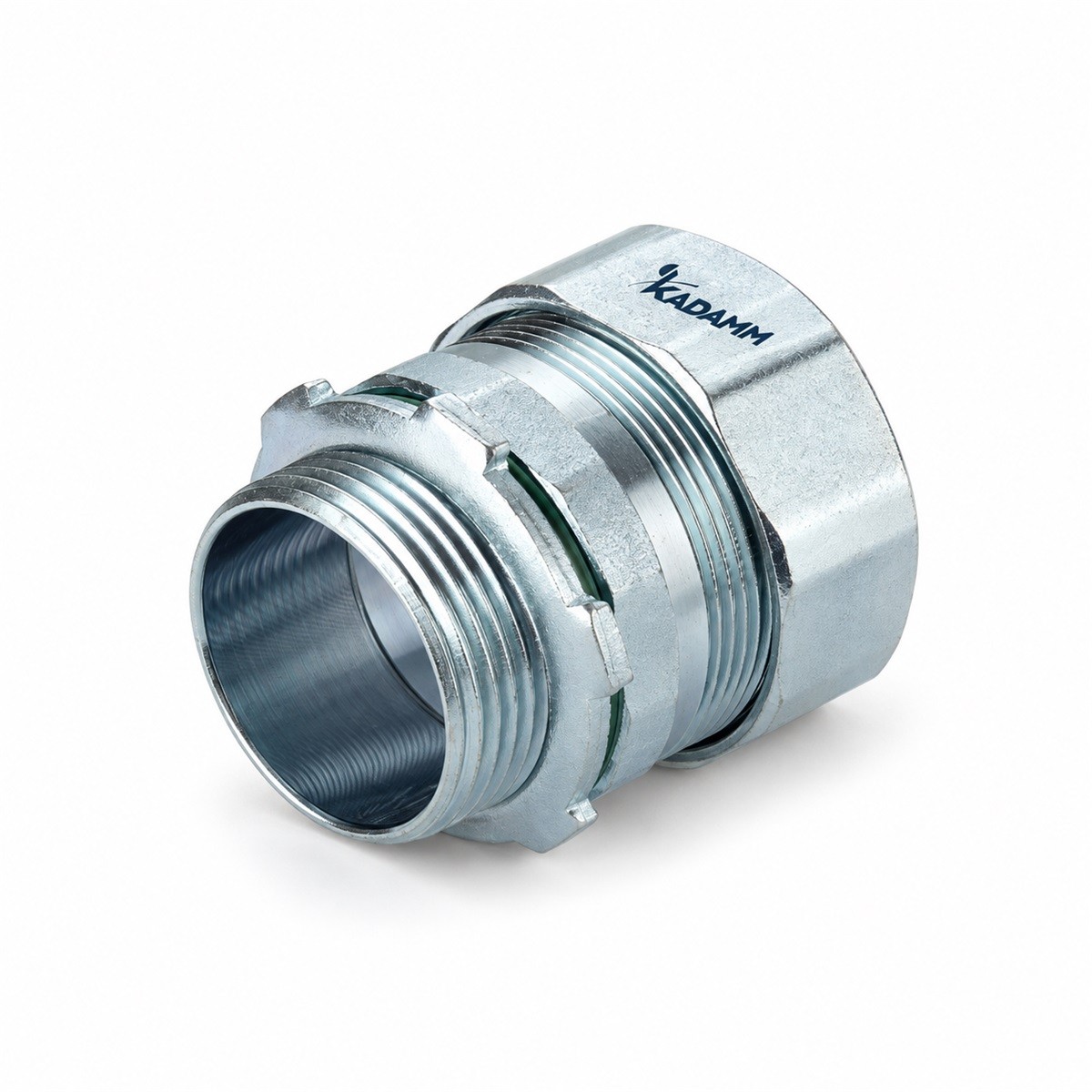

KADAMM СЛ-Ф — фитинги для металлорукава, вводы и муфты для ввода кабельной трубы в корпус: 16 исполнений. Исполнений в серии — 16.
Фитинг соединяет металлорукав или трубу с корпусом шкафа и герметизирует соединение; угловые исполнения меняют направление трассы.
Исполнения серии KADAMM СЛ-Ф различаются резьбой NPT, углом и наличием изолирующей втулки.
Материал — PA66 / сталь (по исполнению).
Конструкция
| Параметр | Значение |
|---|---|
| Типоразмер | по исполнению |
| Материал корпуса | алюминиевый сплав ADC12 / ковкий чугун, цинкование / литой цинковый сплав (по исполнению) |
| Материал накидной гайки | алюминиевый сплав / оцинкованная сталь (по исполнению) |
| Материал неметаллических частей | EPDM / неопрен / полиамид (по исполнению) |
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM СЛ-В-5.5 | Втулка проходная (грометт) для кабеля Ø5,5 мм, полиамид | 0,004 |
| KADAMM СЛ-С-2 | Муфта компрессионная 2" для трубы без резьбы, защита от дождя | 0,332 |
| KADAMM СЛ-У-2-32-35 | Ввод угловой 90° NPT 2" для кабеля Ø32–35 мм, с контргайкой | 0,6 |
| KADAMM СЛ-У-2-40-43 | Ввод угловой 90° NPT 2" для кабеля Ø40–43 мм, с контргайкой | 0,6 |
| KADAMM СЛ-Ф-1-45И | Фитинг для металлорукава NPT 1", угловой 45°, с изолирующей втулкой | 0,223 |
| KADAMM СЛ-Ф-1-90И | Фитинг для металлорукава NPT 1", угловой 90°, с изолирующей втулкой | 0,255 |
| KADAMM СЛ-Ф-1/2И | Фитинг для металлорукава NPT 1/2", прямой, с изолирующей втулкой | 0,063 |
| KADAMM СЛ-Ф-1И | Фитинг для металлорукава NPT 1", прямой, с изолирующей втулкой | 0,145 |
| KADAMM СЛ-Ф-1.1/2 | Фитинг для металлорукава NPT 1-1/2", прямой | 0,2 |
| KADAMM СЛ-Ф-1.1/2-90 | Фитинг для металлорукава NPT 1-1/2", угловой 90° | 0,4 |
| KADAMM СЛ-Ф-1.1/2И | Фитинг для металлорукава NPT 1-1/2", прямой, с изолирующей втулкой | 0,259 |
| KADAMM СЛ-Ф-3/4-45И | Фитинг для металлорукава NPT 3/4", угловой 45°, с изолирующей втулкой | 0,135 |
| KADAMM СЛ-Ф-3/4-90И | Фитинг для металлорукава NPT 3/4", угловой 90°, с изолирующей втулкой | 0,165 |
| KADAMM СЛ-Ф-3/4И | Фитинг для металлорукава NPT 3/4", прямой, с изолирующей втулкой | 0,090 |
| KADAMM СЛ-Х-2 | Муфта (хаб) герметичная 2" для ввода трубы в корпус | 0,397 |
| KADAMM СЛ-Х-3/4 | Муфта (хаб) герметичная 3/4" для ввода трубы в корпус | 0,10 |
KADAMM СЛ-Ф применяют при прокладке кабелей в металлорукаве и трубах к шкафам и оборудованию.
Фитинг в сборе; паспорт изделия.
Размерами и материалом — сводка в таблице «Исполнения серии»; артикул исполнения указывайте в заявке полностью.
Гарантия на KADAMM СЛ-Ф — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Фитинги и вводы для металлорукава и трубы KADAMM СЛ-Ф — 16 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
