Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4" Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4"

Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4"

Код: КУ-П

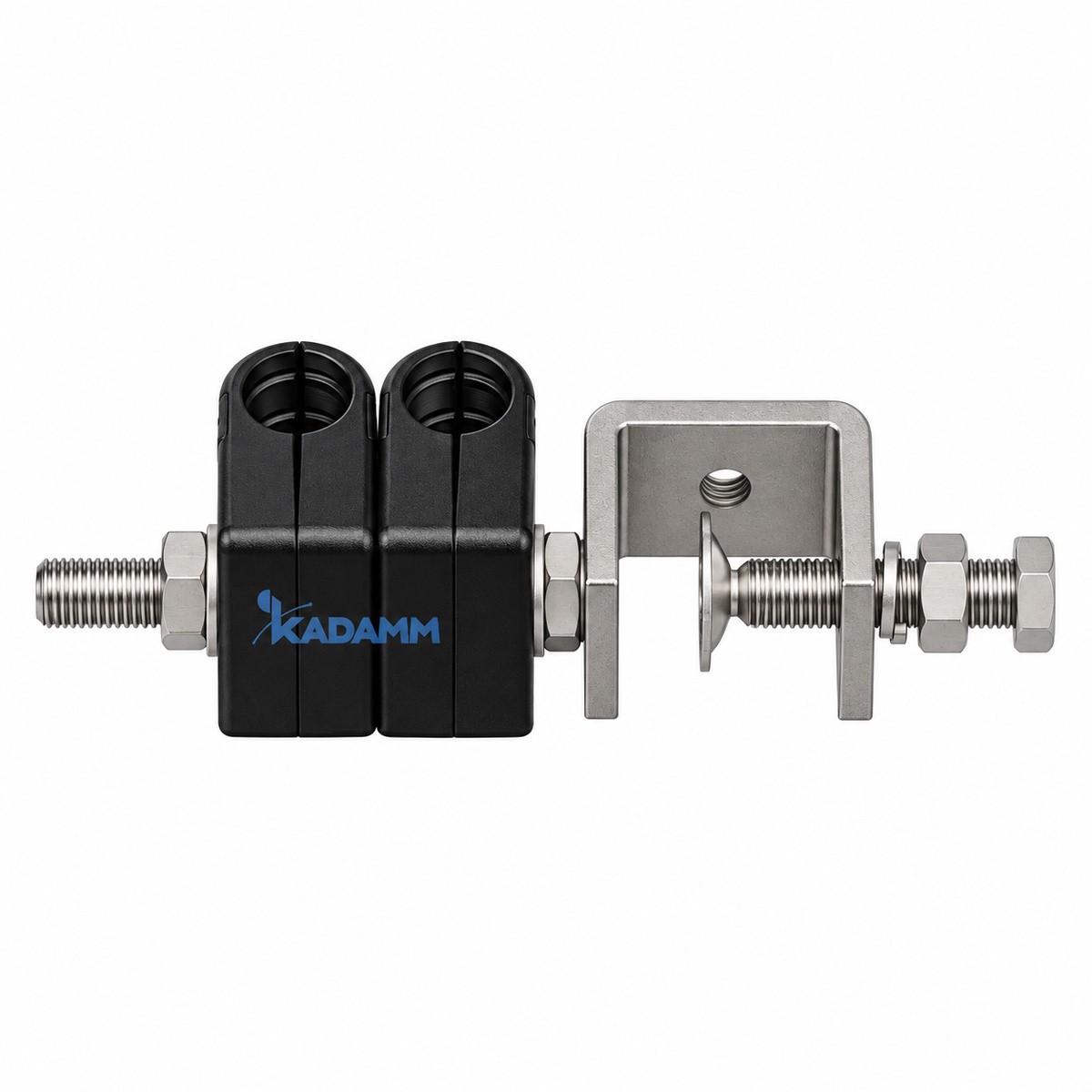

Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4"
KADAMM КУ-П — техническое описание (PDF) KADAMM — каталог креплений и монтажа АФУ (PDF)
Производитель:
KADAMM

Все товары бренда
Только оригинальные
товары бренда i
0 ₽
Цена по запросу
Добавить в корзину
Запросить цену
Количество
шт
Звоните:
+7 495 109 02 08
Пишите: sales@bbrc.ru
KADAMM · Крепления фидера

Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4"

KADAMM КУ-П — проходные крепёжные устройства для прокладки фидеров и кабелей по металлоконструкциям опор, мачт, кабельных лестниц и уголков: на 1–10 мест, фидеры 1/4–2-1/4". Держатель из двух полублоков стягивается сквозной шпилькой, металлическая часть — нержавеющая сталь AISI 304 / сталь Q235 / нержавеющая сталь AISI 201 (по исполнению). Исполнений в серии — 57.

KADAMM КУ-П
57
Исполнений в серии
1–10 мест
Число мест
-40…+85 °C
Рабочая температура
нержавеющая сталь AISI 304
Материал

Описание

Крепёжное устройство фиксирует кабели на трассе через равные промежутки и снимает с них вес вертикального участка: кабель лежит в профилированном гнезде полублока и не пережимается, а сам держатель закреплён на опоре скобой или шпилькой.

Исполнения серии KADAMM КУ-П различаются числом мест и диаметрами кабелей: на 1–10 мест, фидеры 1/4–2-1/4". Материал металлических частей — нержавеющая сталь AISI 304 / сталь Q235 / нержавеющая сталь AISI 201 (по исполнению); держатель — полипропилен (PP).

Рабочая температура — -40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994.

Ключевые особенности

Не пережимает кабельГнёзда полублоков повторяют диаметр кабеля: оболочка и внешний проводник фидера не деформируются.
Монтаж на опоруКрепление — крепёж M8 / крепёж M10 / крепёж 3/8" (по исполнению) — к уголку, полке, перекладине кабельной лестницы или кронштейну.
Наружная установкаМеталл — нержавеющая сталь AISI 304 / сталь Q235 / нержавеющая сталь AISI 201 (по исполнению); держатель — полипропилен (PP); рабочая температура -40…+85 °C.
Одна трасса — одно изделиеМногоместные исполнения (на 1–10 мест) ведут несколько кабелей одной точкой крепления.

Технические характеристики

Конструкция

ПараметрЗначение
Материал держателя (блока)полипропилен (PP)
Цвет держателячёрный
Цвет металланатуральный (у части исполнений)
Креплениепо исполнению

Условия эксплуатации

ПараметрЗначение
Рабочая температура-40…+85 °C
Механическая прочностьдвукратный вес кабеля
Стойкость к УФ-излучению≥720 ч, по ISO4892.3-1994

Размеры

ПараметрЗначение
Высотапо исполнению
Ширинапо исполнению

Исполнения серии

АртикулИсполнениеЧисло кабелейДиаметр кабеля, мин.Диаметр кабеля, макс.Материал металлических частейДлинаДлина шпилькиМасса брутто, кг
KADAMM КУ-П-10х1/2С10×1/2" суперфлекс, нержавеющая сталь AISI 3041013,0 мм14,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм0,235
KADAMM КУ-П-1х1.1/41×1-1/4", нержавеющая сталь AISI 304139,0 мм41,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,219
KADAMM КУ-П-1х1.5/81×1-5/8", нержавеющая сталь AISI 304149,0 мм51,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм0,218
KADAMM КУ-П-1х1.5/8Р21×1-5/8", нержавеющая сталь AISI 304149,0 мм51,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм0,214
KADAMM КУ-П-1х1/21×1/2", нержавеющая сталь AISI 304116,0 мм17,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,146
KADAMM КУ-П-1х1/2К1×1/2", клипса с болтом116,0 мм17,0 ммнержавеющая сталь AISI 30470,0 мм60,0 мм0,085
KADAMM КУ-П-1х1/2Р21×1/2", нержавеющая сталь AISI 304116,0 мм17,0 ммнержавеющая сталь AISI 304140,0 мм70,0 мм0,146
KADAMM КУ-П-1х1/2С1×1/2" суперфлекс, нержавеющая сталь AISI 304113,0 мм14,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,146
KADAMM КУ-П-1х1/2Ц1×1/2", сталь Q235 с цинкламельным покрытием116,0 мм17,0 ммсталь Q235130,0 мм60,0 мм0,146
KADAMM КУ-П-1х1/41×1/4", нержавеющая сталь AISI 30414,0 мм8,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,144
KADAMM КУ-П-1х2.1/41×2-1/4", нержавеющая сталь AISI 304157,0 мм60,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,235
KADAMM КУ-П-1х3/81×3/8", нержавеющая сталь AISI 304110,0 мм11,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,135
KADAMM КУ-П-1х5/81×5/8", нержавеющая сталь AISI 304121,0 мм23,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,145
KADAMM КУ-П-1х7/81×7/8", нержавеющая сталь AISI 304127,0 мм28,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,174
KADAMM КУ-П-1х7/8Ц1×7/8", сталь Q235 с цинкламельным покрытием127,0 мм28,0 ммсталь Q235150,0 мм80,0 мм0,174
KADAMM КУ-П-2х1.1/42×1-1/4", нержавеющая сталь AISI 304239,0 мм41,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,289
KADAMM КУ-П-2х1.1/4Р22×1-1/4", нержавеющая сталь AISI 304239,0 мм41,0 ммнержавеющая сталь AISI 304170,0 мм100,0 мм0,241
KADAMM КУ-П-2х1.1/4Ц2×1-1/4", сталь Q235 с цинкламельным покрытием239,0 мм41,0 ммсталь Q235170,0 мм100,0 мм0,241
KADAMM КУ-П-2х1.5/82×1-5/8", нержавеющая сталь AISI 304249,0 мм51,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм0,252
KADAMM КУ-П-2х1/22×1/2", нержавеющая сталь AISI 304216,0 мм17,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,171
KADAMM КУ-П-2х1/2П2×1/2", нержавеющая сталь AISI 304216 мм17 ммнержавеющая сталь AISI 304140,0 мм70,0 мм0,23
KADAMM КУ-П-2х1/2Р22×1/2", нержавеющая сталь AISI 304216,0 мм17,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,150
KADAMM КУ-П-2х1/2Р32×1/2", нержавеющая сталь AISI 304216,0 мм17,0 ммнержавеющая сталь AISI 304140,0 мм70,0 мм0,150
KADAMM КУ-П-2х1/2Р42×1/2", нержавеющая сталь AISI 304216,0 мм17,0 ммнержавеющая сталь AISI 30490,0 мм60,0 мм0,179
KADAMM КУ-П-2х1/2С2×1/2" суперфлекс, нержавеющая сталь AISI 304213,0 мм14,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,171
KADAMM КУ-П-2х1/2СР22×1/2" суперфлекс, нержавеющая сталь AISI 304213,0 мм14,0 ммнержавеющая сталь AISI 304130,0 мм60,0 мм0,140
KADAMM КУ-П-2х1/2Ц2×1/2", сталь Q235 с цинкламельным покрытием216,0 мм17,0 ммсталь Q235150,0 мм80,0 мм0,167
KADAMM КУ-П-2х3/82×3/8", нержавеющая сталь AISI 304210,0 мм11,0 ммнержавеющая сталь AISI 304150,0 мм80,0 мм0,145
KADAMM КУ-П-2х3/8Р22×3/8", нержавеющая сталь AISI 30429,5 мм10,5 ммнержавеющая сталь AISI 304120,0 мм60,0 мм0,118
KADAMM КУ-П-2х7/82×7/8", нержавеющая сталь AISI 304227,0 мм—нержавеющая сталь AISI 304160,0 мм90,0 мм0,175
KADAMM КУ-П-2х7/8Р22×7/8", нержавеющая сталь AISI 304227,0 мм28,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,224
KADAMM КУ-П-2х7/8Ц2×7/8", сталь Q235 с цинкламельным покрытием227,0 мм—сталь Q235160,0 мм90,0 мм0,175
KADAMM КУ-П-2х7/8ЦР22×7/8", сталь Q235 с цинкламельным покрытием227,0 мм28,0 ммсталь Q235190,0 мм120,0 мм0,224
KADAMM КУ-П-3х1/23×1/2", нержавеющая сталь AISI 304316,0 мм17,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,199
KADAMM КУ-П-3х1/2С3×1/2" суперфлекс, нержавеющая сталь AISI 304313,0 мм14,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм0,199
KADAMM КУ-П-3х5/83×5/8", нержавеющая сталь AISI 304321,0 мм23,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,225
KADAMM КУ-П-3х7/83×7/8", нержавеющая сталь AISI 304327,0 мм28,0 ммнержавеющая сталь AISI 304230,0 мм160,0 мм0,273
KADAMM КУ-П-3х7/8Ц23×7/8", сталь Q235 с цинкламельным покрытием327,0 мм28,0 ммнержавеющая сталь AISI 201230,0 мм160,0 мм0,273
KADAMM КУ-П-4х1/24×1/2", нержавеющая сталь AISI 304416,0 мм17,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,181
KADAMM КУ-П-4х1/2Р24×1/2", нержавеющая сталь AISI 304416,0 мм17,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,181
KADAMM КУ-П-4х1/2С4×1/2" суперфлекс, нержавеющая сталь AISI 304413,0 мм14,0 ммнержавеющая сталь AISI 304160,0 мм90,0 мм0,161
KADAMM КУ-П-4х7/84×7/8", нержавеющая сталь AISI 304427,0 мм—нержавеющая сталь AISI 304190,0 мм120,0 мм0,218
KADAMM КУ-П-4х7/8Р24×7/8", нержавеющая сталь AISI 304427,0 мм28,0 ммнержавеющая сталь AISI 304270,0 мм220,0 мм0,292
KADAMM КУ-П-6х1.1/4Ц6×1-1/4", сталь Q235 с цинкламельным покрытием639,0 мм41,0 ммсталь Q235270,0 мм200,0 мм0,282
KADAMM КУ-П-6х1.5/86×1-5/8", нержавеющая сталь AISI 304649,0 мм51,0 ммнержавеющая сталь AISI 304320,0 мм250,0 мм0,375
KADAMM КУ-П-6х1/26×1/2", нержавеющая сталь AISI 304616,0 мм17,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,211
KADAMM КУ-П-6х1/2Р26×1/2", нержавеющая сталь AISI 304615,0 мм17,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,185
KADAMM КУ-П-6х1/2С6×1/2" суперфлекс, нержавеющая сталь AISI 304613,0 мм14,0 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,182
KADAMM КУ-П-6х1/2СР26×1/2" суперфлекс, нержавеющая сталь AISI 304613,0 мм14,0 ммнержавеющая сталь AISI 304180,0 мм110,0 мм0,178
KADAMM КУ-П-6х3/86×3/8", нержавеющая сталь AISI 30469,5 мм10,5 ммнержавеющая сталь AISI 304190,0 мм120,0 мм0,184
KADAMM КУ-П-6х5/86×5/8", нержавеющая сталь AISI 304621,0 мм23,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,204
KADAMM КУ-П-6х5/8Р26×5/8", нержавеющая сталь AISI 304621,0 мм23,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,212
KADAMM КУ-П-6х7/86×7/8", нержавеющая сталь AISI 304627,0 мм—нержавеющая сталь AISI 304230,0 мм160,0 мм0,264
KADAMM КУ-П-8х1/28×1/2", нержавеющая сталь AISI 304816,0 мм17,0 ммнержавеющая сталь AISI 304200,0 мм130,0 мм0,228
KADAMM КУ-П-8х1/2П8×1/2", нержавеющая сталь AISI 304816 мм17 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,35
KADAMM КУ-П-8х1/2С8×1/2" суперфлекс, нержавеющая сталь AISI 304813,0 мм14,0 ммнержавеющая сталь AISI 304220,0 мм150,0 мм0,215
KADAMM КУ-П-8х3/88×3/8", нержавеющая сталь AISI 3048——нержавеющая сталь AISI 304180,0 мм120,0 мм0,185

Применение

KADAMM КУ-П применяют при монтаже фидерных и кабельных трасс базовых станций сотовой связи, радиорелейных и транкинговых систем, на антенно-мачтовых сооружениях, крышах и в кабельных шахтах.

Комплект поставки

Крепёжное устройство в сборе: полублоки держателя, металлическая скоба (пластина) и крепёж по исполнению — см. таблицу исполнений; паспорт изделия.

Вопросы и ответы

Числом мест и диаметрами кабелей (на 1–10 мест; фидеры 1/4–2-1/4"), а также материалом металлических частей и габаритами — сводка в таблице «Исполнения серии».

Металлические части — нержавеющая сталь AISI 304 / сталь Q235 / нержавеющая сталь AISI 201 (по исполнению), держатель — полипропилен (PP).

Рабочая температура — -40…+85 °C.

Сравните наружный диаметр кабеля с диапазоном гнезда в таблице исполнений: кабель должен входить в диапазон «мин.–макс.». Для фидеров в дюймовом обозначении гнездо рассчитано на соответствующий размер.

Гарантии и сервис

Гарантия на KADAMM КУ-П — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.

KADAMM КУ-П — запросить цену и сроки
Подберём исполнение под кабель и опору. Доставка по России.
Запросить цену →+7 (495) 109-02-08

Поставляем Крепёжные устройства кабеля проходные для фидера KADAMM КУ-П — на 1–10 мест, фидеры 1/4–2-1/4" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
