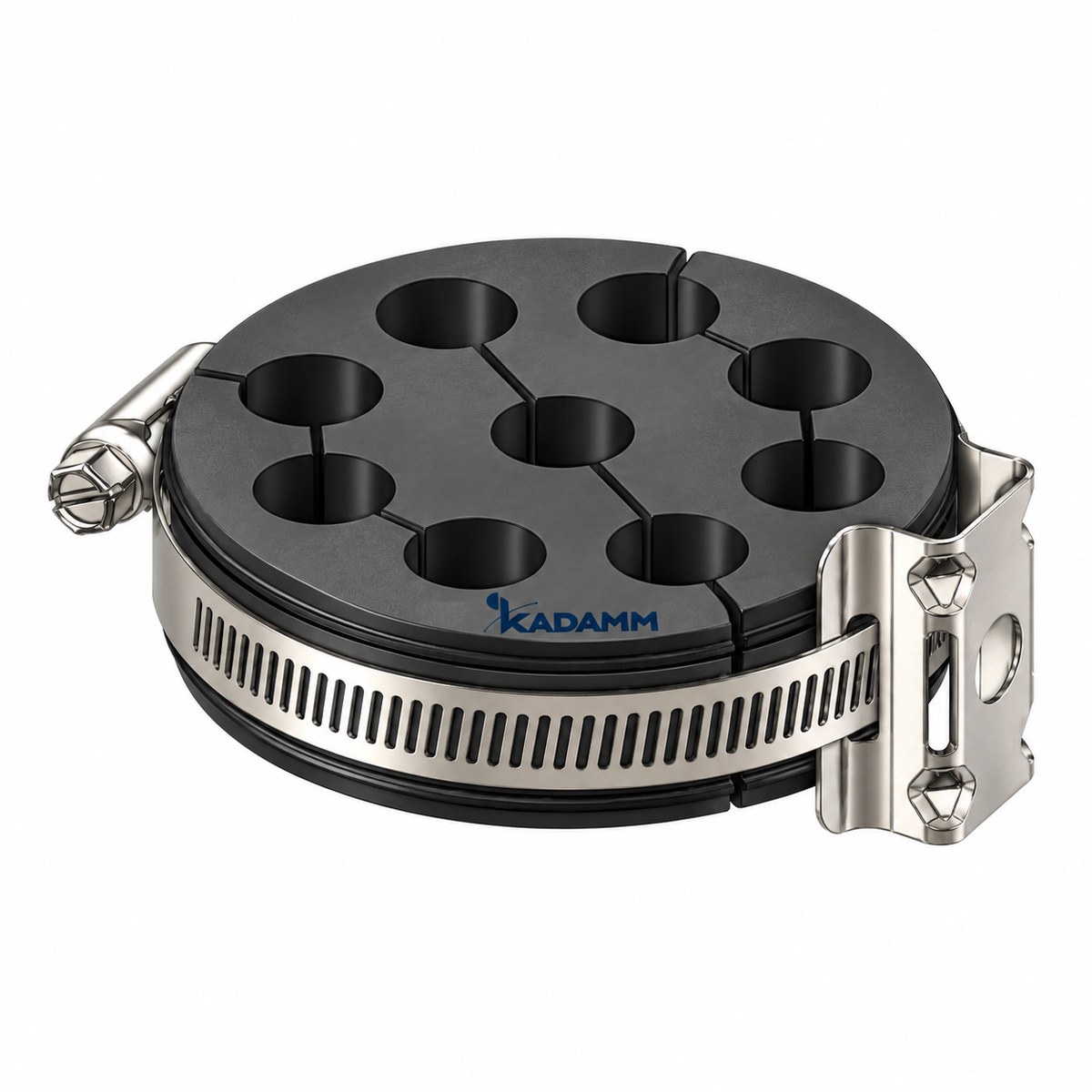

KADAMM ДФ-У — держатели фидера с эластомерной вставкой под один или несколько кабелей: на 1–9 мест. Исполнений в серии — 13.
Держатель с уплотнительной вставкой охватывает кабели эластичной вставкой с отверстиями и крепится к опоре на адаптер или стойку-отвод. Вставка гасит вибрацию и не пережимает оболочку.
Материал держателя — нержавеющая сталь AISI 304. Рабочая температура — -40…+85 °C.
Конструкция
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет держателя | чёрный |
| Материал держателя | EPDM / натуральный каучук (по исполнению) |
| Крепление | отверстие 10,2 мм (у части исполнений) |
Размеры
| Параметр | Значение |
|---|---|
| Ширина ленты адаптера на трубу | 12,5 мм |
| Высота держателя | по исполнению |
| Наружный диаметр держателя | по исполнению |
Условия эксплуатации
| Параметр | Значение |
|---|---|
| Рабочая температура | -40…+85 °C |
| Коррозионная стойкость (соляной туман) | ≥96 ч в камере соляного тумана, по IEC 60068-2-11 |
| Стойкость к УФ-излучению | ≥1000 ч, по ISO4892.3-1994 (у части исполнений) |
| Артикул | Исполнение | Масса брутто, кг |
|---|---|---|
| KADAMM ДФ-У-1х11.2 | Держатель фидера с уплотнительной вставкой EPDM, 1×11.2 | 1,039 |
| KADAMM ДФ-У-1х20.3х33.5 | Держатель фидера с уплотнительной вставкой EPDM, 1×20.3×33.5 | 0,992 |
| KADAMM ДФ-У-1х20.3х33.5Р2 | Держатель фидера с уплотнительной вставкой EPDM, 1×20.3×33.5 | 0,992 |
| KADAMM ДФ-У-1х31х51 | Держатель фидера с уплотнительной вставкой EPDM, 1×31×51 | 0,835 |
| KADAMM ДФ-У-2х10.3 | Держатель фидера с уплотнительной вставкой EPDM, 2×10.3 | 1,065 |
| KADAMM ДФ-У-2х20.3х33.5 | Держатель фидера с уплотнительной вставкой EPDM, 2×20.3×33.5 | 0,861 |
| KADAMM ДФ-У-2х31х51 | Держатель фидера с уплотнительной вставкой EPDM, 2×31×51 | 0,653 |
| KADAMM ДФ-У-3х20.3х33.5 | Держатель фидера с уплотнительной вставкой EPDM, 3×20.3×33.5 | 0,785 |
| KADAMM ДФ-У-3х30+3х11 | Держатель фидера с уплотнительной вставкой EPDM, 3×30+3×11 | 2,645 |
| KADAMM ДФ-У-3х30+3х11-К | Держатель фидера с уплотнительной вставкой EPDM, 3×30+3×11 | 1,349 |
| KADAMM ДФ-У-3х30+3х11-КА | Держатель фидера с уплотнительной вставкой EPDM, 3×30+3×11 | 2,845 |
| KADAMM ДФ-У-4х7/8 | Держатель фидера с уплотнительной вставкой EPDM, 4×7/8 | 0,653 |
| KADAMM ДФ-У-9х1/2 | Держатель фидера с уплотнительной вставкой EPDM, 9×1/2 | 0,653 |
KADAMM ДФ-У применяют для крепления фидеров, оптики и кабелей питания на мачтах и опорах базовых станций.
Держатель со вставкой; исполнения с крепежом и адаптером — см. таблицу; паспорт изделия.
на 1–9 мест — см. таблицу исполнений.
Гарантия на KADAMM ДФ-У — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер подберёт исполнение под ваш кабель и опору; доставка по России, сроки — у менеджера.
Поставляем Держатели фидера с уплотнительной вставкой KADAMM ДФ-У — на 1–9 мест, фидеры 1/2–7/8" под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
