Kadamm · Серия КУ-5

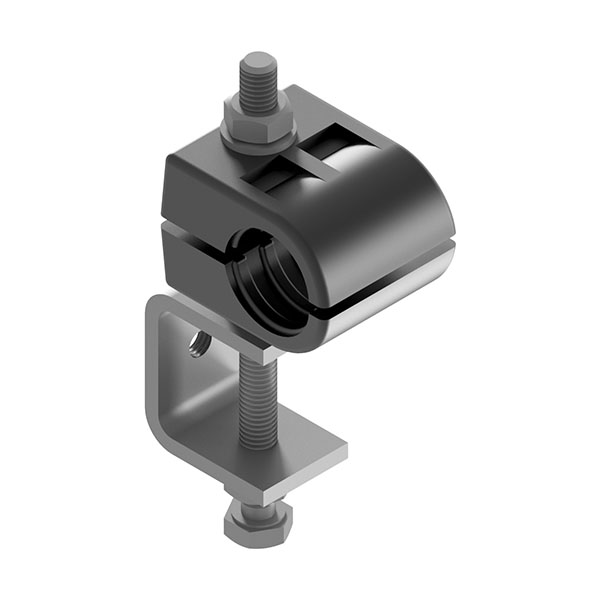

Крепёжное устройство КУ-5-3/8-6 — для 6 кабелей 3/8"
Крепёжное устройство для 6 кабелей диаметром 3/8" (9-11 мм). Высокопрочный УФ-стойкий АБС полимер на стальной оцинкованной скобе со шпилькой M8. Применяется для прокладки фидерных линий на антенно-мачтовых сооружениях, опорах базовых станций и объектах технологической радиосвязи.
Серия КУ-5
На 6 кабелей
АБС + сталь
Производство РФ
О модели
КУ-5-3/8-6 — крепёжное устройство серии КУ-5 производства Kadamm для крепления 6 кабелей фидерных кабелей диаметром 3/8" (9-11 мм). Предназначено для удержания фидерных линий на металлоконструкциях антенно-мачтовых сооружений (АМС), башен связи, опор базовых станций сотовой связи, объектов РРЛ и технологической радиосвязи. Прочность заделки кабеля — 0,5 кН, момент затяжки стяжной гайки — 10 Н·м (по паспорту производителя).
Один артикул закрывает 6 кабелей одной размерности 3/8". Меньше точек крепления на трассе, меньше шпилек, меньше времени на монтаж.
Конструкция
Крепление состоит из шести функциональных элементов согласно паспорту производителя Kadamm:
1. Металлическая скоба
Горячекатаная сталь толщиной 6 мм, оцинкованная. Жёстко удерживает крепление на металлоконструкции опоры.
2. Пластиковый держатель
Высокопрочный УФ-стойкий АБС полимер. Точно повторяет геометрию кабеля — не пережимает оболочку.
3. Шпилька M8
Металлическая, оцинкованная. Сжимает половинки держателя, фиксируя кабель.
4. Болт M8
Металлический, оцинкованный. Стяжка скобы на опоре.
5. Шайба
Металлическая, оцинкованная. Распределяет давление гайки.
6. Гайки M8
Металлические, оцинкованные. В комплекте с шпилькой и болтом.
Все стальные детали имеют гальваническое покрытие (цинк) для защиты от коррозии.
Ключевые преимущества
Прочность заделки 0,5 кН
Паспортный показатель производителя — кабель не выдёргивается из крепления при нагрузке до 50 кгс. Покрывает эксплуатационные нагрузки фидерных линий с запасом.
Морозостойкий полимер
Высокопрочный АБС полимер с УФ-стабилизатором. Рабочий диапазон −40…+75°C — не растрескивается на морозе и не деградирует на солнце.
Скоба 6 мм горячекатаной стали
Жёстко удерживает крепление на металлоконструкции опоры. Гальваническое цинкование защищает от коррозии.
Точно нормированный момент затяжки
10 Н·м по паспорту Kadamm. Чёткий регламент монтажа предотвращает пережатие оболочки кабеля и обеспечивает долговечность фидера.
6 кабелей одним креплением
Закрепляет 6 кабелей 3/8" одновременно. На длинной трассе даёт 6× экономию точек крепления и шпилек.
Производство Kadamm
Российский производитель, поставка со склада в РФ. Без таможенных задержек и валютных рисков.
УФ-стабилизация
Полимер не деградирует под солнцем минимум 25 лет. Подходит для открытых АМС в любых климатических зонах РФ.
Пять стандартных типоразмеров
В серии КУ-5 — крепления под кабели 3/8", 1/2", 7/8", 1.1/4" и 1.5/8". Можно комплектовать всю фидерную трассу одной серией.
Замена импортных аналогов
Совместимо по геометрии с креплениями типа Andrew/Commscope для соответствующих фидеров. Замена в проекте — без переделки документации.
Технические характеристики
| Параметры крепления КУ-5-3/8-6 |
|---|
| Производитель | Kadamm (Россия) |
| Серия | КУ-5 |
| Артикул | КУ-5-3/8-6 |
| Количество кабелей | 6 |
| Размер кабеля | 3/8" |
| Диаметр кабеля | 9-11 мм |
| Масса ±10% | 460 г |
| Прочность заделки кабеля | 0,5 кН |
| Момент затяжки стяжной гайки | 10 Н·м |
| Материал держателя | Высокопрочный УФ-стойкий АБС полимер |
| Материал скобы | Сталь горячекатаная, толщина 6 мм |
| Шпилька / болт / гайки | M8, оцинкованная сталь |
| Защитное покрытие стальных деталей | Гальваническое цинкование |
| Диапазон рабочих температур | −40…+75°C |
| Стойкость к УФ | Да (УФ-стабилизатор в полимере) |
| Страна производства | Россия |
Где применяется
Антенно-мачтовые сооружения
Башни, мачты, опоры. Удержание фидерных линий на металлоконструкциях.
Базовые станции сотовой связи
GSM, LTE, 5G — крепление фидеров от антенн к радиомодулям.
РРЛ-станции
Радиорелейная связь — крепление магистральных фидеров.
Объекты МЧС и военной связи
Радиосвязь специального назначения, диспетчерские системы.
Морские и прибрежные объекты
Береговая связь, портовые радиоузлы. Оцинковка для солевой атмосферы.
Объекты ТЭК
Технологическая радиосвязь на промплощадках, электроподстанциях.
Монтаж
1Расположите крепление вдоль кабельной трассы. Рекомендуемый шаг для горизонтальных участков — не более 1 м, для вертикальных — не более 0,8 м.
2Установите половинки пластикового держателя вокруг 6 кабелей 3/8". Кабель должен лежать в посадочном гнезде свободно — без перегиба и натяга.
3Заведите металлическую скобу на опору (уголок, профильную трубу или пластину) и закрепите болтом M8.
4Затяните шпильку M8 на стяжной гайке. Контрольный момент — 10 Н·м (по паспорту Kadamm). Используйте динамометрический ключ.
5Проверьте, что кабель не проворачивается в держателе при лёгком потягивании. Прочность заделки кабеля по паспорту — 0,5 кН (около 50 кгс).
Серия КУ-5 — другие исполнения
Если этот размер или количество кабелей не подходит — в серии КУ-5 есть варианты на 1, 2, 3, 4 и более кабелей и для пяти типоразмеров кабеля (3/8", 1/2", 7/8", 1.1/4", 1.5/8"):
| Артикул |
Кабелей |
Масса |
Карточка |
| КУ-5-3/8-6 ◀ | 6 | 460 г | эта модель |
| КУ-5-1/2-6 | 6 | 530 г | КУ-5-1/2-6→ |
Частые вопросы
Какие кабели подходят для КУ-5-3/8-6?Крепление рассчитано на фидерные кабели диаметром 3/8" (9-11 мм). Подходит для большинства коаксиальных и фидерных кабелей соответствующего диаметра: RFS CELLFLEX, Andrew/Commscope HCAAY, отечественные аналоги.
Чем серия КУ-5 отличается от КУ-4?КУ-5 — это пять типоразмеров (3/8", 1/2", 7/8", 1.1/4", 1.5/8") со скобой и пластиковым АБС-держателем, шпилька M8. КУ-4 — три типоразмера (6-12, 20-28, 45-50 мм) со скобой и полуцилиндрами с винтом M6. КУ-4 имеет более жёсткую геометрию посадки, КУ-5 универсальнее по линейке размеров.
Какой шаг крепления нужен для фидерной линии?Для горизонтальных участков — не более 1 м между креплениями, для вертикальных — не более 0,8 м. Это требование к фидерным линиям по ГОСТ Р 53245 и рекомендациям производителей кабеля.
Какой момент затяжки правильный?10 Н·м — это паспортный показатель производителя Kadamm. Контролируйте динамометрическим ключом. Перетяжка деформирует оболочку кабеля и нарушает волновое сопротивление; недотяжка приводит к проворачиванию.
Какой диапазон рабочих температур?−40…+75°C по паспорту Kadamm. Перекрывает климатические зоны РФ. Полимер сохраняет упругость на морозе, скоба оцинкована для защиты от коррозии.
Что входит в поставку?Полный комплект для монтажа согласно паспорту: металлическая скоба, пластиковый держатель (две половинки), шпилька M8, болт M8, гайки M8, шайба. Все стальные детали оцинкованы. Готово к монтажу из коробки.
Возможны ли комбинированные комплекты под кабели разного размера?Да. По паспорту Kadamm возможна поставка комбинированных комплектов КУ-5 для прокладки кабелей разного размера в одном креплении (например, фидер 7/8" + сигнальная линия 14 мм). Уточняйте конфигурацию при заказе.
Какая минимальная партия?От 1 шт. со склада в РФ. Для крупных партий (от 100 шт.) — индивидуальные условия по цене и срокам. Запросите КП у менеджера или по телефону 8 (800) 505-92-60 (бесплатно для регионов РФ).
Гарантии и поставка
Гарантия
12 месяцев
При соблюдении условий монтажа.
Срок службы
не менее 25 лет
На открытом воздухе, при УФ-нагрузке.
Поставка
со склада в РФ
От 1 шт., 1-3 рабочих дня.
