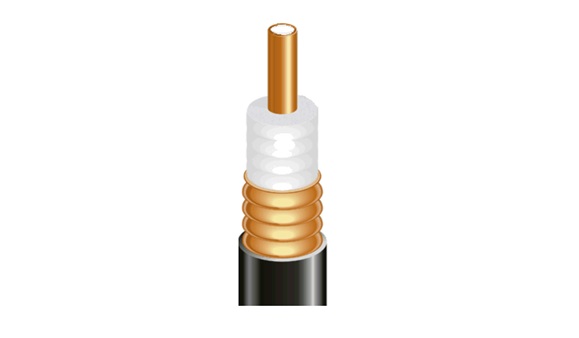

Телеконта PK50-33-390-C (1 1/4"R HF) Коаксиальный кабель

Name: Телеконта PK50-33-390-C (1 1/4"R HF) Коаксиальный кабель
Brand: Телеконта
SKU: 2002266
Price: 1594.00 RUB
Availability: InStock

Код: 2002266

Производитель:
Телеконта

Все товары бренда

Только оригинальные
товары бренда

1 594 ₽

Добавить в корзину

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

KADAMM · Серия Телеконта

PK50-33-390-C — коаксиальный кабель Телеконта 1 1/4" 50 Ом

Отечественный радиочастотный коаксиальный кабель PK50-33-390-C производства Телеконта. Типоразмер 1 1/4", импеданс 50 Ом, наружный проводник — гофрированная медная трубка (R (кольцо)), оболочка — LSZH негорючая.

Коаксиальный кабель · 50 Ом 1 1/4" · R (кольцо) LSZH · нг(С) Телеконта · Россия

50 Ом

Импеданс

Over Jacket Diameter, mm мм

Диаметр

Velocity, %%

Скорость

Cut-off Frequency, (GHz) ГГц

Частота отсечки

2.710 дБ

Зат. 900 МГц / 100 м

1,03 кг/м

Масса

О модели

PK50-33-390-C — коаксиальный кабель российского производства (Телеконта) для фидерных трактов базовых станций, РРЛ, систем связи (50-омный тракт). Внутренний проводник: Трубка из отожженной меди. Диэлектрик: Пористый полиэтилен физического вспенивания. Наружный проводник: Медная сварная трубка с кольцевой формой гофра. Оболочка: Полиэтилен черного цвета негорючий бездымный. Диаметр по оболочке Over Jacket Diameter, mm мм, масса 1,03 кг/м. Рабочая температура от от -55 до +85.

Кабель PK50-33-390-C — российский аналог для замены импортных коаксиальных кабелей 1 1/4" 50 Ом. Поставка со склада в России, без таможенных рисков.

Ключевые преимущества

Низкое затухание сигнала Пористый полиэтилен физического вспенивания снижает диэлектрические потери — кабель передаёт максимум мощности на большие расстояния.

Полная экранировка Медная гофрированная трубка как наружный проводник обеспечивает 100% экранировку и исключает интерференцию с соседними линиями.

Негорючая оболочка LSZH Маркировка нг(С): оболочка из полиэтилена с пониженным дымовыделением и без галогенов. Требование пожарных норм для прокладки внутри зданий.

Российское производство Серийный выпуск на собственных мощностях Телеконта. Наличие на складе в России — сжатые сроки поставки без таможенных рисков.

Широкий температурный диапазон Рабочий диапазон от −55 до +85°C. Пригоден для уличной прокладки в любом климате средней полосы и севернее.

Сертифицированное качество Кабели серии ПК/РК производятся в соответствии с техническими условиями и проходят выходной контроль на каждом метре.

Технические характеристики

Электрические характеристики
Волновое сопротивление, Ом	Impedance, ohms
Ёмкость, пФ/м	Capacitance, pF/m
Скорость распространения, %	Velocity, %
Частота отсечки, ГГц	Cut-off Frequency, (GHz)
Испытательное напряжение, кВ	Insulation Voltage, KV
Сопр. изоляции, МОм·км	Insulation Resistance, MΩ·km
ИМП 3-го порядка, дБн	3-d order Intermodulation (ref.), dBc
Сопр. наружного пров., Ом/км	Outer Conductor DC Resistance, Ω/km
Сопр. внутреннего пров., Ом/км	Inner Conductor DC Resistance, Ω/km

Механические и климатические
Внутренний проводник, мм	Inner Conductor Diameter, mm
Диаметр диэлектрика, мм	Dielectric Outer Diameter, mm
Наружный проводник, мм	Outer Conductor Diameter, mm
Диаметр по оболочке, мм	Over Jacket Diameter, mm
Масса, кг/м	1,03
Радиус изгиба одинарный, мм	200
Радиус изгиба повторный, мм	380
Темп. рабочая, °C	от -55 до +85
Темп. монтажа, °C	от -40 до +60

Конструкция кабеля
Внутренний проводник	Трубка из отожженной меди
Диэлектрик	Пористый полиэтилен физического вспенивания
Наружный проводник	Медная сварная трубка с кольцевой формой гофра
Оболочка	Полиэтилен черного цвета негорючий бездымный

Затухание (макс), дБ/100 м
150 МГц	1.180 дБ/100 м
280 МГц	1.490 дБ/100 м
450 МГц	1.920 дБ/100 м
800 МГц	2.600 дБ/100 м
900 МГц	2.710 дБ/100 м
1500 МГц	3.800 дБ/100 м
1800 МГц	4.120 дБ/100 м
2400 МГц	4.910 дБ/100 м
3000 МГц	5.500 дБ/100 м

Сравнение с похожими моделями

В линейке Телеконта есть несколько вариантов кабеля типоразмера 1 1/4" с разной гофрировкой (R/S) и типом оболочки (PE/LSZH).

Параметр	PK50-33-390-C ◀	PK50-33-390-C
Гофрировка	R (кольцо)	R (кольцо)
Оболочка	LSZH нг(С)	PE
Диаметр по оболочке, мм	Over Jacket Diameter, mm	38,6±0,4
Масса, кг/м	1,03	0,95
Частота отсечки, ГГц	Cut-off Frequency, (GHz)	3,7
Изгиб одинарный, мм	200	200
Изгиб повторный, мм	380	380
Карточка	—	Смотреть→

Как выбрать • R-вариант — для магистральных трасс: лучшее экранирование.
• S-вариант — для стеснённых трасс и перемычек: меньший радиус изгиба.
• HF / нг(С) — обязателен при прокладке внутри зданий (требования ПУЭ/ГОСТ).

Области применения

Базовые станции GSM/LTE/5G

Фидерный кабель от БС-оборудования до антенны на мачте. Основное применение в 1/2", 7/8" и 1 1/4" типоразмерах.

РРЛ-линии

Соединение аппаратуры радиорелейной связи с антенной на вышке. Требуется низкое затухание и стабильность КСВ.

Системы СОРМ и ОМС

Прокладка вертикальных стволов в технических помещениях и шахтах зданий. HF-версии — по требованию пожарных норм.

Системы телевизионного вещания

Передатчики DVB-T2, FM и аналоговое ТВ. Типоразмеры 7/8" и 1 5/8" для мощных передающих антенн.

Транкинговая и PMR-связь

Стволы TETRA, DMR, P25 на объектах безопасности, промышленных предприятиях и транспорте.

Технологические сети предприятий

Прокладка внутри цехов, по кабельным лоткам и в кабельных шахтах. HF-версии соответствуют требованиям ПУЭ.

Сертификация

ГОСТ ТУ Сделано в России

Частые вопросы

Что означают буквы в обозначении кабеля?Структура артикула: РК50-8-315-Cнг(С). Первые буквы — тип (РК = радиочастотный коаксиальный). Цифры: волновое сопротивление / диаметр диэлектрика / конструктивный код оболочки. Суффикс R (кольцевой гофр) — наружный проводник с кольцевой гофрировкой: лучшее экранирование. Суффикс S (спиральный) — спиральная гофрировка: больше гибкость, меньше минимальный радиус изгиба. Суффикс HF / нг(С) — оболочка LSZH (негорючий бездымный полиэтилен) для прокладки внутри зданий.

Чем отличается 50-омный кабель от 75-омного?Кабели с волновым сопротивлением 50 Ом (серия ПК/РК50) предназначены для систем связи, где оборудование (антенны, усилители, БС) рассчитано на 50-омный тракт. Кабели 75 Ом (HHTAY-75) используются в системах кабельного и спутникового телевидения и широкополосного интернета (CATV/HFC), где стандарт тракта — 75 Ом. Смешивать компоненты с разным сопротивлением нельзя — возникает рассогласование и отражения.

Для каких систем подходит PK50-33-390-C?Кабель PK50-33-390-C применяется в фидерных трактов базовых станций, РРЛ, систем связи (50-омный тракт). Типоразмер 1 1/4" обеспечивает затухание 2.710 дБ/100 м на частоте 900 МГц. Оболочка LSZH нг(С) позволяет прокладывать кабель внутри зданий по нормам пожарной безопасности.

Как выбрать между R и S вариантом кабеля?Кабели с кольцевым гофром (R) обеспечивают лучшее экранирование и меньшее затухание. Кабели со спиральным гофром (S) имеют меньший радиус изгиба и удобны для прокладки в стеснённых условиях — перемычки, кроссы, техническое оборудование. Для магистральных трасс рекомендуется R-вариант.

Гарантии и сервис

Гарантия

по договору поставки

Соответствие ТУ подтверждается сертификатом качества на партию.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.

Купить Kadamm PK50-33-390-C

Доставка по всей России · Гарантия по договору · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Поставляем Телеконта PK50-33-390-C (1 1/4"R HF) Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.

Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
